Hochdruckreiniger-Pumpe reparieren: Was sich lohnt

Woran du einen Pumpenschaden erkennst

Eine Hochdruckpumpe kündigt Verschleiß meist an, bevor sie ausfällt. Vier Zeichen sind typisch:

Nicht jeder Tropfen ist ein Schaden. Die Kolbendichtungen einer Hochdruckpumpe brauchen einen dünnen Wasserfilm zur Schmierung. Kärcher nennt im Wartungsplan seiner HD-Profigeräte 3 Tropfen Wasser pro Minute als zulässig, erst bei stärkerer Undichtigkeit soll der Kundendienst ran.

Die Nilfisk-Störungshinweise für Haushaltsgeräte führen beim Fehlerbild „schwankender Druck oder kein Druck” ausdrücklich zwei Pumpenursachen auf: „Ventile verschmutzt, abgenutzt oder verklemmt” und „Pumpendichtungen verschlissen und müssen ausgetauscht werden”. Beide Punkte verweisen dort an den Kundendienst.

Erst die einfachen Ursachen ausschließen

Viele Geräte, die nach einem Pumpenschaden aussehen, haben eine harmlose Ursache außerhalb der Pumpe. Bevor du schraubst, prüfst du der Reihe nach:

1. Zulauf. Der Wasserhahn muss voll aufgedreht sein, der Gartenschlauch darf nicht zu dünn und nicht zu lang sein. Nilfisk nennt mindestens einen 1/2-Zoll-Schlauch.
2. Sieb im Wasseranschluss. Ein zugesetztes Sieb lässt zu wenig Wasser durch, die Pumpe saugt Luft und pulsiert.
3. Luft im System. Nilfisk und Kärcher empfehlen dasselbe. Das Gerät läuft ohne Düse und mit offener Pistole, bis das Wasser blasenfrei kommt.
4. Düse. Eine teilweise verstopfte Düse lässt den Druck schwanken.
5. Schlauch und Anschlüsse. Ein Leck oder ein Knick hinter der Pumpe wirkt wie ein Druckverlust.

Wie diese Prüfungen im Detail ablaufen, steht im Ratgeber Hochdruckreiniger baut keinen Druck auf. Erst wenn danach der Fehler bleibt, ist die Pumpe selbst an der Reihe.

Was in der Pumpe verschleißt

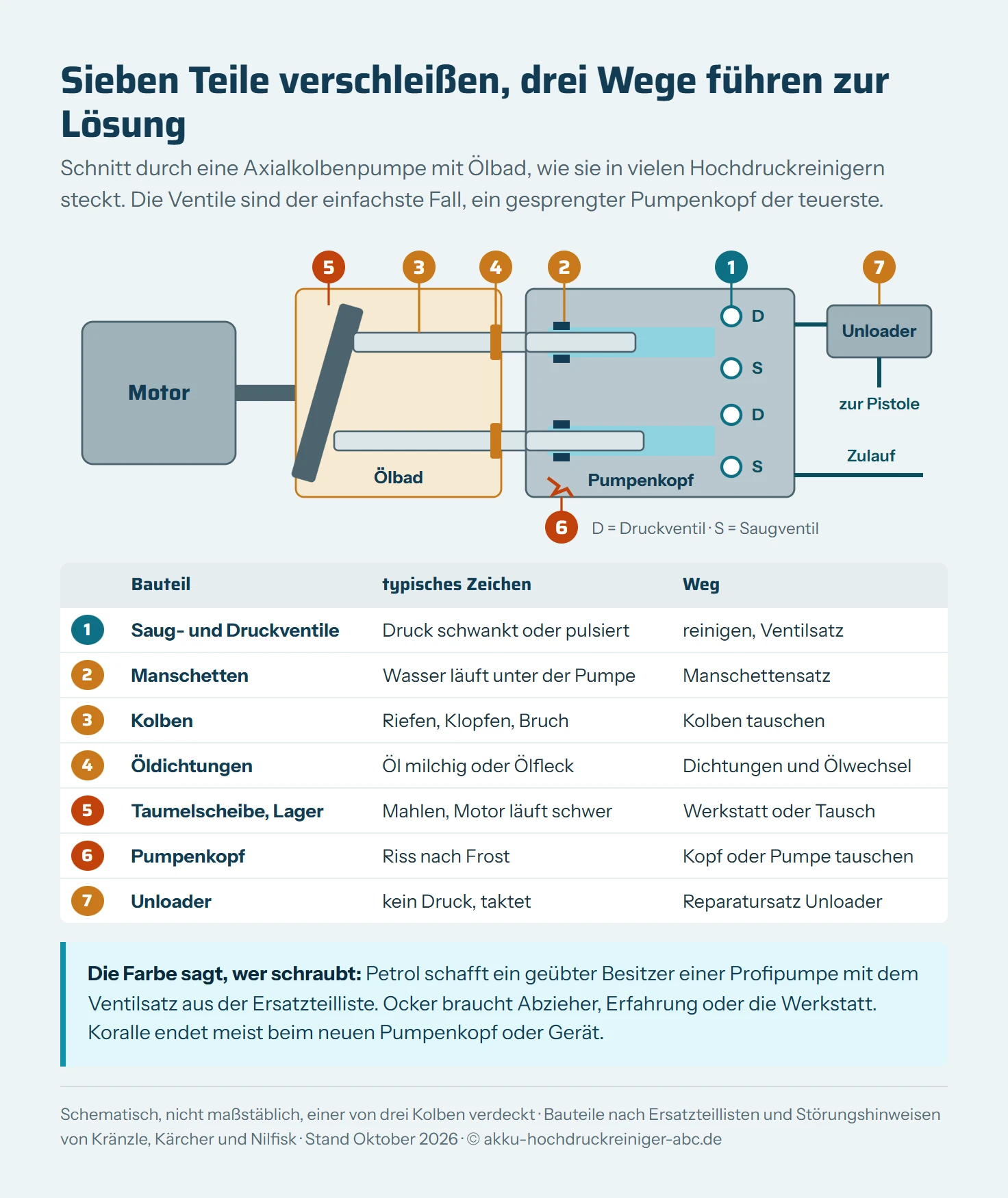

Die meisten Hochdruckreiniger arbeiten mit einer Axialkolbenpumpe. Der Motor dreht eine schräg stehende Taumelscheibe, die drei Kolben vor und zurück schiebt. Jeder Kolben läuft in einem Zylinder im Pumpenkopf und hat dort ein eigenes Saugventil und ein eigenes Druckventil. Profigeräte arbeiten oft mit einer Kurbelwelle statt einer Taumelscheibe, die Verschleißteile im Pumpenkopf sind dieselben.

Sieben Bauteile sind für Reparaturen relevant:

• Ventile. Sechs Stück bei drei Kolben. Sie öffnen und schließen allein durch den Druckunterschied, kleine Partikel oder Kalk am Ventilsitz reichen, damit eines nicht mehr dicht schließt.
• Manschetten. Die Kolbendichtungen, die den Zylinder gegen den Kolben abdichten. Sie arbeiten unter hoher Flächenpressung und verschleißen mit jeder Betriebsstunde.
• Kolben. Bei vielen Pumpen aus Keramik oder Edelstahl. Bekommt die Oberfläche Riefen, zerstört sie neue Manschetten in kurzer Zeit.
• Öldichtungen. Sie trennen den Pumpenkopf vom Ölbad im Getriebeteil.
• Taumelscheibe und Lager. Sie laufen im Öl und halten bei gutem Ölstand lange.
• Pumpenkopf. Das Gehäuse aus Aluminium, Messing oder bei Einstiegsgeräten Kunststoff.
• Unloader- oder Überströmventil. Es leitet das Wasser beim Loslassen der Pistole zurück und ist oft mit dem Druckschalter kombiniert.

Heimgerät oder Profipumpe: was reparierbar ist

Ob sich eine Pumpenreparatur selbst machen lässt, entscheidet vor allem die Bauart des Geräts.

Profi- und Semiprofi-Geräte sind auf Reparatur ausgelegt. Ihre Ersatzteillisten führen die Verschleißteile einzeln und als Satz. Ein Beispiel ist die Original-Ersatzteilliste des Kränzle K 1050 P:

Kärcher nennt für seine HD-Profigeräte einen festen Wartungsplan mit Ölwechsel jährlich oder nach 500 Betriebsstunden und bietet Sicherheitsinspektion und Wartungsvertrag über den Fachhandel an. Auch dort sind Pumpendichtsätze als Ersatzteil erhältlich.

Heimgeräte sind anders gebaut. Die Pumpe sitzt im Gehäuse, ist bei vielen Modellen nicht ohne Weiteres zugänglich, und Ersatzteile gibt es oft nur als Baugruppe. Kärcher zieht in den Anleitungen der K-Klasse eine klare Linie. Ersatzteile hinter dem Gehäuse sollen nur von ausgebildetem Fachpersonal getauscht werden, an elektrischen Bauteilen arbeitet nur der autorisierte Kundendienst. Was das für Kosten, Garantie und den Weg zum Service bedeutet, zeigt der Ratgeber Kärcher Hochdruckreiniger reparieren.

Ventile reinigen und tauschen

Die Ventile sind bei Profipumpen der einfachste Eingriff, weil sie von außen zugänglich im Pumpenkopf sitzen. Bei der Kränzle-Pumpe stecken sie als Ventilstopfen mit integriertem Ventil im Ventilgehäuse, sechs Stück für drei Zylinder.

Der Ablauf folgt bei den meisten Profipumpen demselben Muster:

1. Gerät drucklos und stromlos machen, Wasserzulauf trennen.
2. Ventilstopfen herausschrauben, ein Ventil nach dem anderen, damit Saug- und Druckventile nicht vertauscht werden.
3. Ventil prüfen. Schmutz, Kalk oder ein Fremdkörper am Sitz lassen sich mit klarem Wasser und einer weichen Bürste entfernen. Ist der Sitz ausgewaschen oder die Feder gebrochen, wird das Ventil getauscht.
4. O-Ringe erneuern. Der Reparatursatz enthält sie mit, alte Ringe werden nicht wiederverwendet.
5. Einsetzen und anziehen, mit dem Anzugsmoment aus der Ersatzteilliste oder Werkstattanleitung.
6. Entlüften, also das Gerät ohne Düse laufen lassen, bis das Wasser blasenfrei kommt.

Ein verschmutztes Ventil ist oft die Folge eines Problems davor, meistens eines beschädigten oder fehlenden Siebs im Zulauf. Wer nur das Ventil reinigt, sieht es bald wieder.

Manschetten und Kolben

Läuft Wasser stetig aus der Pumpe, obwohl alle Anschlüsse dicht sind, sind meist die Manschetten durch. Ihr Tausch ist der größere Eingriff. Der Pumpenkopf wird abgenommen, die alten Manschetten werden mit einem Abzieher aus ihren Sitzen geholt, und die neuen müssen ohne Beschädigung der Dichtlippe eingesetzt werden. Für geübte Schrauber ist das mit Reparatursatz und Ersatzteilliste machbar, alle anderen sind in der Fachwerkstatt besser aufgehoben.

Bei jedem Manschettentausch gehören die Kolben auf den Prüfstand. Eine Riefe oder ein Belag auf der Kolbenoberfläche wirkt wie Schmirgelpapier auf der neuen Dichtung. Ein Kolben mit Riefen wird getauscht, sonst ist der neue Satz nach kurzer Zeit wieder undicht.

Bei Pumpen mit Ölbad lohnt bei dieser Gelegenheit der Blick auf das Öl. Ist es milchig, hat Wasser den Weg ins Getriebe gefunden. Kärcher schreibt dazu für seine HD-Geräte: „Bei milchigem Öl (Wasser im Öl) sofort Kundendienst aufsuchen.” Dann sind neben den Manschetten auch die Öldichtungen und ein Ölwechsel fällig. Für den K 1050 P nennt Kränzle 0,1 Liter Kränzle-Getriebeöl (40.092) oder Öl der Viskosität 15W-40.

Frostschaden am Pumpenkopf

Der teuerste Pumpenschaden entsteht im Winter. Bleibt nach der letzten Reinigung Wasser im Pumpenkopf, gefriert es bei Frost und dehnt sich dabei um rund 9 Prozent aus. Das Eis drückt Ventile aus ihren Sitzen, verschiebt Dichtungen und reißt im schlimmsten Fall das Gehäuse auf.

Ein Riss im Pumpenkopf lässt sich nicht abdichten. Je nach Gerät gibt es den Kopf als Ersatzteil, bei vielen Heimgeräten nur die komplette Pumpe. Kärcher warnt in der Anleitung: „Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden.” Bei Kärcher wie bei Nilfisk sind Frostschäden von der Garantie ausgeschlossen.

Die Vorbeugung dauert zwei Minuten. Du trennst das Gerät vom Wasser, nimmst die Pistole ab, lässt es höchstens eine Minute laufen, bis kein Wasser mehr austritt, und lagerst es frostfrei. Für Profigeräte, die nicht frostfrei stehen können, nennt Kärcher handelsübliches Frostschutzmittel auf Glykolbasis, das durch das Gerät gepumpt wird.

Garantie vor Werkzeug

Bevor du die Pumpe öffnest, klärst du die Garantie. Die Bedingungen unterscheiden sich je nach Hersteller deutlich:

Die Nilfisk-Regel ist die schärfste. Wer an einem Gerät mit lebenslanger Garantie selbst die Pumpe öffnet, verliert den Schutz für genau das Bauteil, um das es geht. Wie der Garantiefall dort abläuft, steht im Ratgeber Nilfisk Hochdruckreiniger reparieren.

Reparieren, Pumpe tauschen oder neu kaufen?

Die Entscheidung hängt an der Geräteklasse:

• Einstiegsgerät. Die Pumpe ist oft nur als Baugruppe zu haben, und Ersatzpumpe plus Arbeitszeit erreichen schnell den Neupreis. Außerhalb der Garantie ist ein neues Gerät meist die wirtschaftlichere Wahl.
• Mittelklasse. Hier lohnt der Weg über den Hersteller-Service. Kärcher repariert Home-&-Garden-Geräte zum Festpreis ab 113,05 Euro inklusive Versand, bei Geräten ab dem K 4 liegt das deutlich unter dem Neupreis.
• Profi- und Semiprofi-Gerät. Ventile, Manschetten und Kolben sind eingeplante Verschleißteile. Ein Reparatursatz kostet einen Bruchteil des Gerätepreises, und die Hersteller halten die Teile lange vor.

Eine Faustregel gilt in jeder Klasse. Klappert die Pumpe nach einem Frost, oder mahlt das Getriebe, ist die Reparatur selten noch eine Sache von Ventilen und Dichtungen.

Fazit: Ventile zuerst, Garantie immer

Eine Hochdruckreiniger-Pumpe ist reparierbar, wenn der Hersteller sie dafür gebaut hat. Bei Profi- und Semiprofi-Geräten sind Ventil- und Manschettensätze Standard, und die Ventile schafft ein geübter Besitzer mit der Ersatzteilliste selbst. Bei Heimgeräten führt der Weg über den Service, und eine laufende Garantie gehört vor jeden Schraubenzieher.

Bevor du überhaupt an die Pumpe denkst, lohnt der Blick auf Zulauf, Sieb und Düse. Ein großer Teil der vermeintlichen Pumpenschäden endet dort mit einer Reinigung.
