Kärcher Industriesauger: Baureihen, Ex-Schutz und Hersteller

Welche Industriesauger Kärcher anbietet

Kärcher teilt die Industriesauger nach dem Sauggut in drei Gruppen: Flüssigkeiten und Späne, Feststoffe und Stäube und explosionsgeschützte Geräte. Innerhalb der Gruppen laufen fünf Baureihen, die Ex-Geräte sind Ausführungen dieser Reihen mit Zusatzkennung.

Dazu kommen Beistellsauger der IVR-B-Reihe, die Stanzabfälle, Späne und Grobstaub direkt an der Maschine abnehmen, und mit dem IVR 100/40-Pp Sc ein Sauger mit Druckluftantrieb, der Stäube und pastöse Stoffe über längere Strecken fördert.

Was die Kürzel bedeuten

Anders als bei den Nass-/Trockensaugern der NT-Reihe nennt die Zahl hinter dem Schrägstrich hier die Motorleistung. Der IVR 100/30 hat einen 100-l-Behälter und 3 kW, der IVM 40/24-2 einen 40-l-Behälter und 2,4 kW aus zwei Motoren. Die letzte Ziffer zählt die Motoren.

Ein Name wie IVR-L 120/24-2 Tc Me Dp liest sich damit vollständig: Flüssigkeits- und Spänesauger, 120 Liter, 2,4 kW aus zwei Motoren, Kippfahrgestell, Edelstahlbehälter und Fasspumpe.

Turbine oder Seitenkanalverdichter?

Die Antriebsart trennt die Industriesauger in zwei Lager. Die Einphasen-Geräte arbeiten mit einer bis drei Saugturbinen an 230 V, beim dreimotorigen IVM 60/36-3 sind das 3,6 kW. Sie sind leichter, der IVM 40/24-2 wiegt 35,7 kg, und lassen sich an einer gewöhnlichen Steckdose betreiben.

Die Drehstrom-Geräte ab 3 kW brauchen 400 V. In IVS, IVM 60/30 und IVR-L 100/30 Sc arbeitet laut Kärcher ein Seitenkanalverdichter, den der Hersteller als verschleißfrei und für den Dreischichtbetrieb in der Produktion ausgelegt beschreibt. Das stärkste Gerät ist der IVS 100/75 M mit 7,5 kW, 156 l/s Luftmenge und 325 mbar Vakuum. Leiser sind die Seitenkanal-Geräte obendrein. Der IVR-L 100/30 Sc liegt bei 62 dB(A), der zweimotorige IVR-L 100/24-2 Me bei 68 dB(A).

Einen Mittelweg geht die IVC-Reihe. Der IVC 60/12-1 Tact EC hat einen bürstenlosen EC-Motor, den Kärcher ebenfalls als verschleißfrei für Dauereinsätze ausweist, und läuft trotzdem an 230 V. Mit Filterabreinigung und Abschaltung bei vollem Behälter taugt er nach Herstellerangabe auch als stationäre Absaugung an einer Maschine.

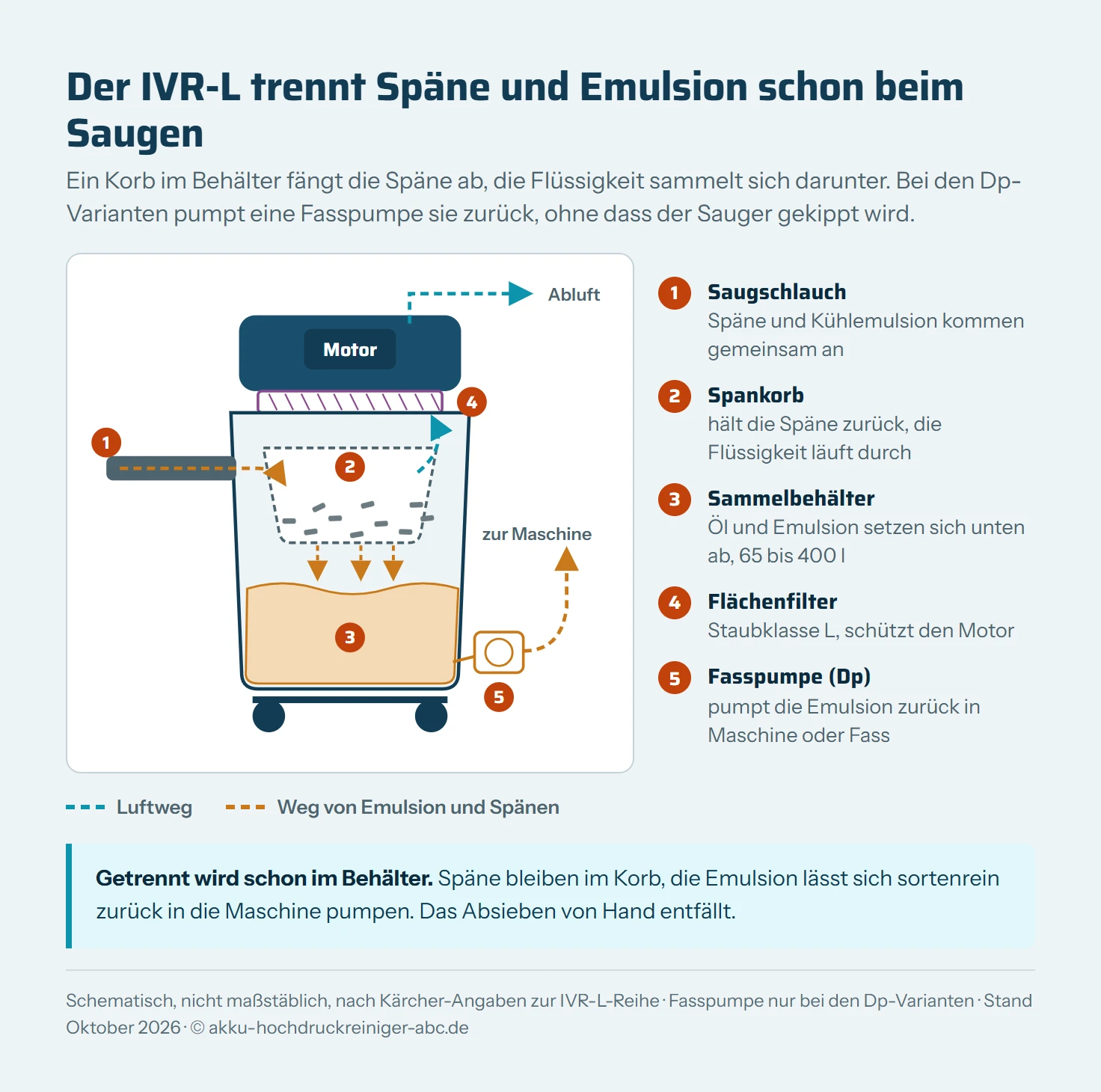

Späne und Kühlschmierstoffe: die IVR-L-Reihe

Für die Metallbearbeitung baut Kärcher die IVR-L-Sauger. Sie nehmen Späne und Kühlemulsion in einem Zug auf und trennen beides schon beim Saugen.

Das Gemisch läuft oben in den Behälter, ein Spankorb aus ABS hält die Späne zurück. Öl und Emulsion laufen durch den Korb nach unten in den Sammelbehälter, die Luft zieht über einen Flächenfilter zum Motor. Laut Kärcher saugt das Gerät dabei nass und trocken, ohne dass der Filter gewechselt werden muss. Viele Modelle haben ab Werk eine Überfüllsicherung und Füllstandsanzeige, beim IVR-L 100/30 Sc zeigt der Entleerschlauch den Füllstand.

Für die Rückführung der Emulsion gibt es die Varianten mit Dp. Ihre autonome Fasspumpe pumpt den Behälterinhalt zurück in die Maschine oder in ein Fass, der Sauger muss dafür nicht gekippt werden. Bei großen Behältern hilft das Kippfahrgestell Tc, der 200-l- und der 400-l-Sauger haben es serienmäßig. Kärcher nennt außerdem ölfeste Kabel und Rollen, durchgängig antistatisches Zubehör und überwiegend geschweißte Verbindungen.

Feine und gesundheitsgefährdende Stäube

Für Feststoffe und Stäube sind IVC, IVM, IVR und IVS gedacht. Ihr Hauptfilter ist für Staubklasse M geprüft, also für Stäube mit einem Arbeitsplatzgrenzwert ab 0,1 mg/m³. Je nach Reihe sitzt dort ein Flachfalten-, Stern- oder Taschenfilter. Die H-Ausführungen haben zusätzlich einen Sekundärfilter der Klasse H, der IVR 100/30 Sc H ACD etwa einen Patronenfilter hinter dem Taschenfilter.

Eine Filterabreinigung hält die Saugleistung hoch, bei der IVC mit der Tact-Technik, beim IVS mit einer horizontalen Filterabrüttlung über ein mechanisches Getriebe. Kärcher nennt für die Stäube-Sauger besonders lange Standzeiten bis zum Filterwechsel. Wo der Staub beim Leeren nicht wieder aufgewirbelt werden darf, gibt es die Lp-Ausführungen mit Longopac-System: Der Staub fällt in einen Endlos-Folienschlauch, der abgebunden und abgetrennt wird.

Wie die Staubklassen L, M und H zu lesen sind und welche Nass-/Trockensauger der NT-Reihe es dafür gibt, erklärt der Ratgeber Kärcher Profi-Sauger.

Brennbare Stäube und Ex-Zone 22

Zwei Kennungen regeln, wo ein Industriesauger brennbaren Staub aufnehmen darf.

• ACD bedeutet, dass das Gerät für brennbare Stäube geprüft ist, nach Kärchers Angabe gemäß IEC 60335-2-69. Kärcher nennt die ACD-Geräte für brennbare und gesundheitsgefährdende Stäube „in nicht explosionsgefährdeten Bereichen“. Beispiele sind IVR 60/30 Sc M ACD, IVR 100/40 Sc H ACD und IVM 40/24-2 M ACD.
• Z22 heißt: zertifiziert nach ATEX-Richtlinie 2014/34/EU für Zone 22. Das ist ein Bereich, in dem eine explosionsfähige Staubwolke im Normalbetrieb nur selten und kurz auftritt. Für Zone 22 führt Kärcher IVM 40/12-1 M Z22 und H Z22, IVM 60/30 M Z22, IVS 100/55 M Z22 und IVS 100/75 M Z22.

Einen Sonderfall bildet der IVM 60/12-1 M ACD WS. Er ist für Stäube gebaut, die im Behälter in einer Flüssigkeit gebunden werden müssen. Kärcher führt dafür 20 Liter Inertöl als Zubehör.

Wer baut die Industriesauger? Die Kärcher Industrial Vacuuming GmbH

Die Kärcher-Industriesauger kommen von der Kärcher Industrial Vacuuming GmbH in Waldstetten bei Schwäbisch Gmünd, rund 50 km östlich von Stuttgart. Laut Kärcher werden dort fast alle Geräte gefertigt.

Neben mobilen Industriesaugern baut das Werk Industrieentstauber und stationäre Absauganlagen. Als Zielbranchen nennt Kärcher Metallbearbeitung und Automobil, Lebensmittel, Pharma, Kunststoff und Chemie, Holz, Stein und Glas, Textil, Elektronik und Druck.

Was ein Kärcher Industriesauger kostet

Auf den Produktseiten der Industriesauger nennt Kärcher keinen Preis, der Kauf läuft über „Angebot anfordern“. Das liegt an der Konfiguration. Fast alle Geräte kommen ohne Zubehör, Schlauch, Rohre und Düsen werden passend zum Sauggut und zur Nennweite dazu bestellt. Kärcher arbeitet hier mit DN 40, DN 50 und DN 70.

Für das Zubehör stehen Preise im Kärcher-Onlineshop, sie zeigen die Größenordnung:

Wer ein Angebot einholt, sollte die Anforderungen deshalb vorher klären: Sauggut und Menge, Staubklasse, ob brennbarer Staub oder Ex-Zone vorliegt, Stromanschluss (230 V oder 400 V), Betriebsdauer pro Schicht und die gewünschte Nennweite.

Industriesauger oder Nass-/Trockensauger NT?

Für Werkstatt, Handwerk und Gebäudereinigung reicht meist ein Nass-/Trockensauger der NT-Reihe. Er hat 22 bis 75 Liter Behälter, 35 oder 40 mm Nennweite und kommt mit Zubehör. Ein Industriesauger lohnt sich, wenn eine der folgenden Bedingungen gilt:

• große Mengen Späne, Öl oder Emulsion, die getrennt oder zurückgeführt werden sollen
• Dauerbetrieb über mehrere Schichten oder stationär an einer Maschine
• Behälter über 75 Liter oder Saugen über lange Schlauchwege mit DN 50 und DN 70
• brennbare Stäube oder ein Einsatz in Ex-Zone 22

Auch bei der Bezeichnung NT 30/1 taucht oft das Wort Industriesauger auf. Kärcher führt das Gerät als Nass-/Trockensauger für Handwerk und Gewerbe, mit 30 Litern, 1.380 W und 35 mm Nennweite.

Welche Baureihe für welche Aufgabe?

• Späne und Kühlemulsion an Dreh- und Fräsmaschinen: IVR-L 65/12-1 oder IVR-L 100/24-2, mit Rückführung als Dp-Variante.
• Späne im Mehrschichtbetrieb: IVR-L 100/30 Sc mit Seitenkanalverdichter.
• Feinstaub in der Fertigung, auch stationär: IVC 60/12-1 Tact EC oder IVC 60/24-2 Tact² M.
• Feine und grobe Feststoffe, mittlere Mengen: IVM 40/24-2, für staubfreies Leeren als Lp-Variante.
• Große Mengen brennbarer oder gesundheitsgefährdender Stäube: IVR 60/30 oder IVR 100/30 Sc als M ACD oder H ACD.
• Sehr große Mengen, lange Saugwege: IVS 100/55 M oder IVS 100/75 M.
• Ex-Zone 22: IVM 60/30 M Z22 oder IVS 100/75 M Z22.

Fazit: vom Sauggut zur Baureihe

Bei den Kärcher-Industriesaugern steht am Anfang die Frage, was abgesaugt wird. Flüssigkeit mit Spänen führt zur IVR-L, Stäube führen je nach Menge zu IVC, IVM, IVR oder IVS, Ex-Bereiche zu den Z22-Geräten. Danach entscheiden Stromanschluss und Schichtbetrieb über Turbine oder Seitenkanalverdichter.

Weil Kärcher die Geräte nur auf Anfrage verkauft, zahlt sich eine genaue Beschreibung der Aufgabe aus. Zubehör und Nennweite machen einen großen Teil der Rechnung aus und gehören von Anfang an ins Angebot.
