Welche Anschlüsse hat ein Parkside-Hochdruckreiniger?

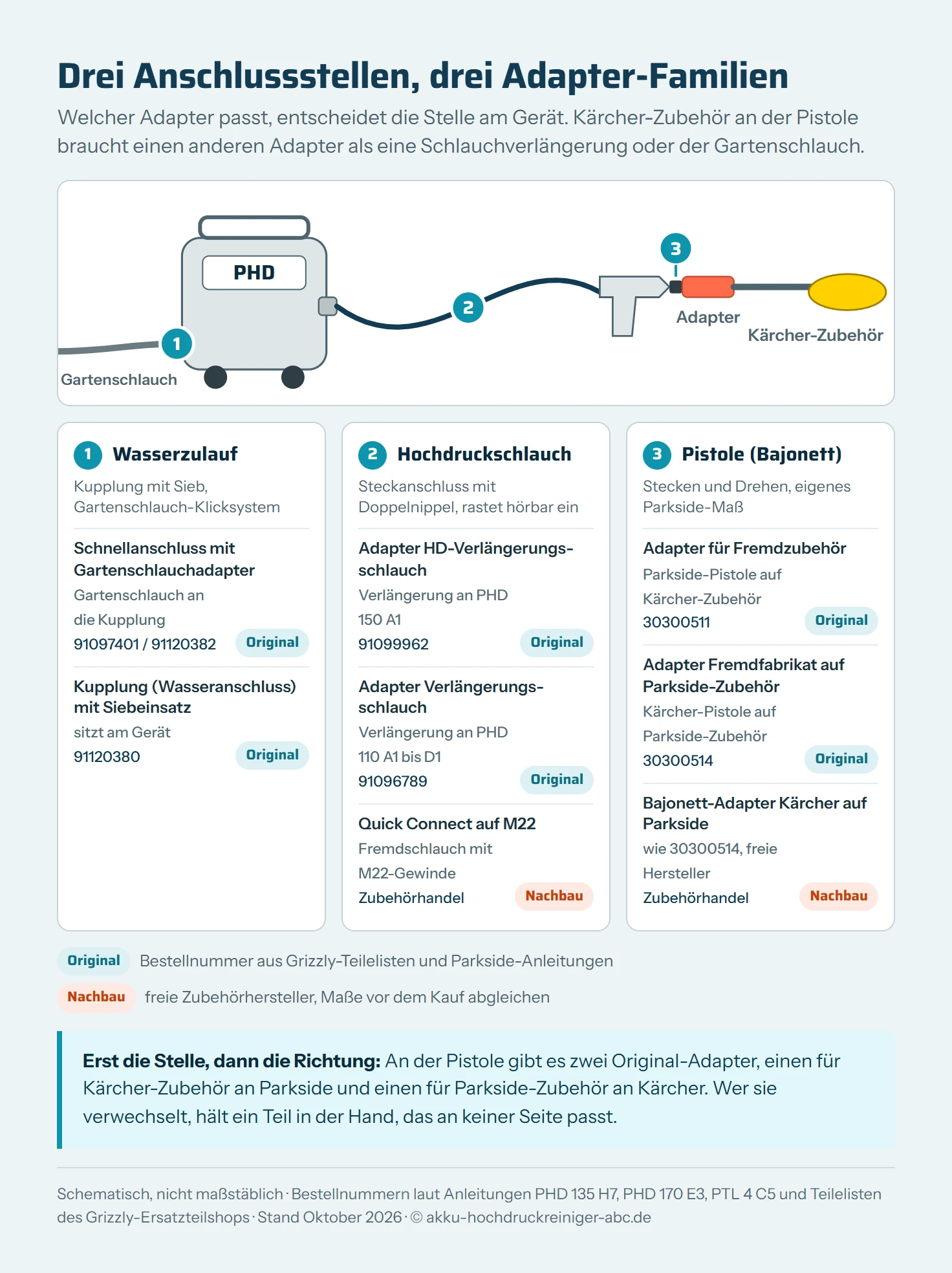

Ein Parkside-Hochdruckreiniger hat drei Stellen, an denen Teile zusammengesteckt werden. Die Anleitungen von PHD 110 H3, PHD 135 H7, PHD 170 E3 und PHDP 180 D3 beschreiben sie gleich:
- Wasserzulauf: Am Gerät sitzt die Kupplung mit Siebeinsatz. Auf den Gartenschlauch kommt der Schnellanschluss mit Gartenschlauchadapter, den eine gerillte Klemmmutter am Schlauchende hält.
- Hochdruckschlauch: Beide Enden tragen einen Schnellanschlussstecker. Er wird in den Hochdruckanschluss am Gerät und am Pistolengriff gesteckt und rastet hörbar ein. Gelöst wird er über eine Entriegelung. Zubehörhändler nennen diese Bauform „Doppelnippel“.
- Pistole: Lanze, Düsen, Turbo-Schmutzfräse und Schaumdüse sitzen auf einem Bajonettverschluss. Die Anleitung beschreibt ihn als „Stecken und Drehen“ zum Aufsetzen und „Drücken, Drehen und Ziehen“ zum Abnehmen.
Am häufigsten wird ein Adapter am Bajonett gesucht. Das Parkside-Bajonett hat ein eigenes Maß und passt weder an Kärcher noch an Nilfisk. Zubehörhändler führen es meist zusammen mit Lavor unter einem gemeinsamen Anschluss.
| Anschlussstelle | Bauart bei Parkside | Typischer Adapter |
|---|---|---|
| Pistole und Zubehör | Bajonett, Stecken und Drehen | 30300511 (Kärcher-Zubehör an Parkside), 30300514 (Parkside-Zubehör an Kärcher) |
| Hochdruckschlauch | Steckanschluss, rastet ein | Quick Connect auf M22 (Nachbau), Verlängerungsadapter 91099962 und 91096789 (älteres Original) |
| Wasserzulauf | Kupplung mit Sieb, Gartenschlauch-Klicksystem | Schnellanschluss mit Gartenschlauchadapter 91097401 bzw. 91120382 |

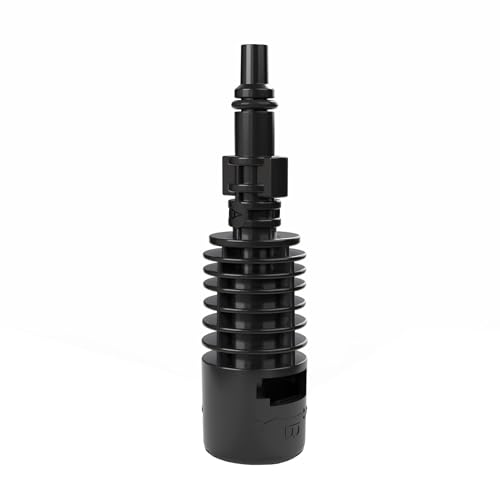

Kärcher-Zubehör an Parkside: der Original-Adapter 30300511
Wer einen Kärcher-Flächenreiniger, eine Kärcher-Schaumlanze oder ein Kärcher-Strahlrohr an einer Parkside-Pistole nutzen will, braucht den „Adapter (für Fremdzubehör)“ mit der Bestellnummer 30300511. Grizzly Tools baut die Parkside-Hochdruckreiniger, die Anleitungen nennen das Unternehmen als Hersteller. Der Adapter stammt aus demselben Haus.
Laut Produktbeschreibung trägt der Adapter zwei eingestanzte Buchstaben. Seite A kommt an die Parkside-Pistole, an Seite B steckst du das Kärcher-Zubehör. Gemeint ist das Bajonett der Kärcher-K-Serie für den Heimbereich. Profigeräte der HD- und HDS-Reihe nutzen andere Anschlüsse und passen nicht.
Der Ersatzteilshop führt den Adapter in den Teilelisten von 33 Parkside-Geräten und -Zubehörteilen:
| Baureihe | Generationen mit dem Adapter in der Teileliste |
|---|---|
| PHD 100 | A1, B2, C2, D2, E2 |
| PHD 110 | A1, B1, C1, D1, E1 |
| PHD 135 | A1, B1, C2, D3, D5, E5 |
| PHD 150 | A1, B2, C2, D3, E4, F4, G4 |
| PHD 170 | A1, B2, C2, D2, E3 |
| Zubehör | Rohrreinigungsset PRRS 15 A2, A3 und B3, Teleskoplanze PTL 4 C4 und C5 |
Nicht in den Listen stehen die PHDP-180-Reihe, der PHDF 150 A1 Flexi, der PHDM 110 A1 Mini und die neuesten Modelle PHD 110 H3 und PHD 135 H7. Bei ihnen fehlt die Freigabe, über die Passform sagt das allein noch nichts. Auch ihre Anleitungen beschreiben ein Bajonett mit Stecken und Drehen. Sicherheit gibt die Parkside-Hotline mit der IAN deines Geräts.

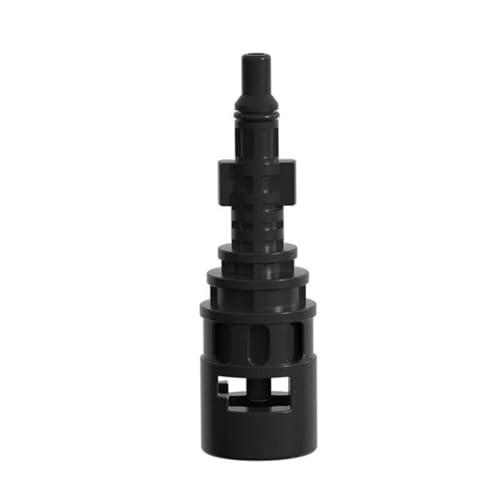

Den Adapter gibt es im Grizzly-Shop und über den Shop-Betreiber auch bei Amazon. Freie Hersteller bauen Gegenstücke mit der Bezeichnung „Lavor/Parkside auf Kärcher“. Sie funktionieren nach demselben Prinzip, die Maße gleichst du mit der Skizze im Angebot ab.
Parkside-Zubehör an einer Kärcher-Pistole
Die Gegenrichtung ist genauso gefragt, etwa wenn die Parkside-Teleskoplanze oder das Rohrreinigungsset an einem Kärcher-Gerät laufen soll. Dafür führt der Grizzly-Shop zwei Original-Adapter:
- Adapter Fremdfabrikat auf Parkside-HDR-Zubehör (30300514), in den Teilelisten von Rohrreinigungsset PRRS 15 B3 und Teleskoplanze PTL 4 C4
- Adapter (auf Fremdgerät) (30300512), in den Listen älterer Zubehörteile wie PRRS 15 A2 und A3 und in der Anleitung der PTL 4 C5 als „Quick-Connect-Adapter (Fremdgerät)“
Oft musst du nichts dazukaufen. Lidl schreibt bei der Teleskoplanze PTL 4 C5, ein Adapter für gängige Fremdgeräte wie Kärcher liege bei. Laut ihrer Anleitung wird der Adapter in den Wasseranschluss der Lanze gesteckt, rastet hörbar ein und wird zusätzlich mit einer Sicherungsklammer in zwei Bohrungen gesichert. Auch der Flächenreiniger PFR 28 und die drei HDR-Aufsätze (Flächenbesen, Fassaden- und Glasreiniger, Dreiecksbürste) kommen mit Adapter für andere Hochdruckreiniger.

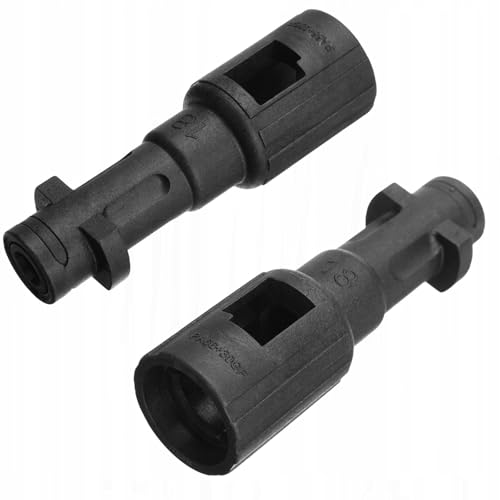

Fehlt der beigelegte Adapter, ersetzt ihn das Original aus der Teileliste des Zubehörs. Für Kärcher-Pistolen gibt es außerdem Nachbauten, die das Kärcher-Bajonett auf Lavor- und Parkside-Zubehör umsetzen. Das Modell von Rosfix nennt 160 bar und 60 °C als Grenzwerte.
Welche Aufsätze es von Parkside überhaupt gibt und an welche Baureihen sie passen, steht im Überblick zum Zubehör für Parkside-Hochdruckreiniger.
Nilfisk, Bosch und andere Marken an Parkside
Für Nilfisk, Bosch oder STIHL führt der Grizzly-Shop keinen Original-Adapter. Nilfisk verbindet Pistole und Zubehör über das eigene Click&Clean-System, auch Bosch und STIHL nutzen andere Anschlüsse als Parkside.
Der Weg führt über freie Zubehörhersteller. Sie bauen Adapter-Familien mit einer festen Seite und mehreren Varianten für die andere. M&M Smartek bietet zum Beispiel Bajonett-Adapter für Nilfisk, STIHL und Husqvarna an, in einer Variante auch für Black & Decker, Bosch, Parkside und Nilfisk. Bei der Auswahl helfen zwei Fragen:
- Welche Seite ist die Pistole? Der Adapter braucht auf dieser Seite die Gegenform zum Pistolen-Bajonett.
- Welche Seite ist das Zubehör? Hier sitzt die Form, die dein Flächenreiniger oder deine Lanze erwartet.
Ein Adapter „Nilfisk auf Parkside“ kann also zwei verschiedene Teile meinen, je nachdem, ob die Pistole oder das Zubehör von Nilfisk stammt. Die Anbieter zeigen in den Produktbildern Maßskizzen des Bajonetts. Ein Messschieber am eigenen Gerät erspart dir die Rücksendung.
Hochdruckschlauch verlängern oder fremden Schlauch anschließen
Am Schlauch ist die Lage einfacher als an der Pistole. Parkside nutzt an beiden Schlauchenden Steckanschlüsse, die ohne Werkzeug einrasten. Fremde Verlängerungen und Schläuche haben dagegen meist ein M22-Gewinde oder Kärcher-Quick-Connect.
Für ältere Geräte hat Grizzly eigene Verlängerungsadapter im Programm. Der Adapter HD-Verlängerungsschlauch (91099962) ist im Shop dem PHD 150 A1 zugeordnet, der Adapter Verlängerungsschlauch (91096789) steht in den Listen von PHD 110 A1 bis D1. Für die aktuellen Modelle findet sich kein solcher Adapter.
Nachbauten schließen die Lücke:

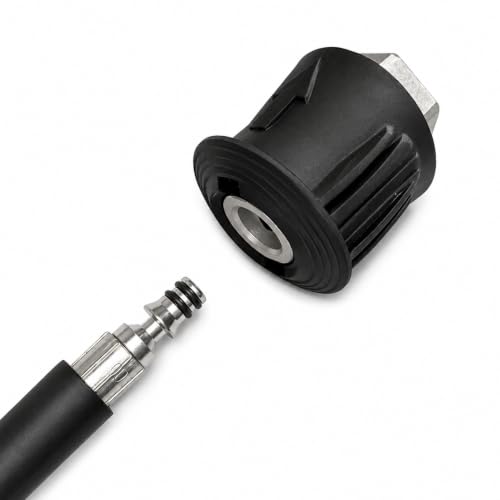

- Quick Connect auf M22-Innengewinde: Der Parkside-Steckanschluss wird zum Gewinde, an das Verlängerungen, Pistolen oder Zubehör mit M22-Außengewinde passen.
- Quick Connect auf M22-Außengewinde: das Gegenstück, wenn die Verlängerung ein Innengewinde hat.

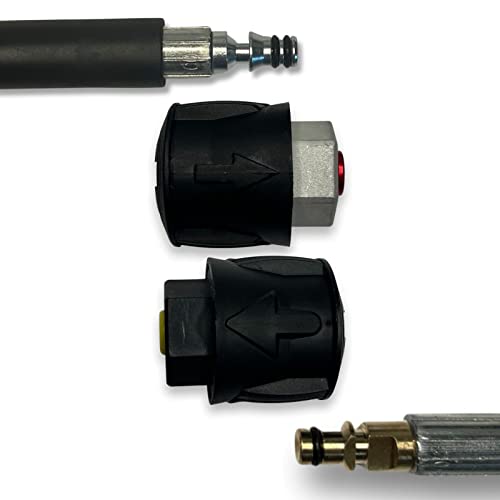

- Schlauchadapter Kärcher und Parkside: verbindet Parkside-Schläuche mit Doppelnippel und Kärcher-Quick-Connect-Schläuche über eine Mittelkupplung.
Bei Geräten mit Schlauchtrommel wie PHD 170 E3 und PHDP 180 D3 hängt das geräteseitige Schlauchende an der Trommel. Eine Verlängerung kommt dort zwischen Schlauchende und Pistole. Schlauchhändler weisen darauf hin, dass Ersatzschläuche für Trommelgeräte und für Geräte ohne Trommel unterschiedliche Enden haben.
Gartenschlauch und Wasserzulauf
Am Wasserzulauf ist kein Fremd-Adapter nötig. Die Kupplung am Gerät nimmt das übliche Gartenschlauch-Klicksystem auf. Auf den Schlauch kommt der Schnellanschluss mit Gartenschlauchadapter. Seine Bestellnummer ist 91120382 beim PHD 170 E3, im Grizzly-Shop läuft er für die älteren Reihen als 91097401.
Ob er im Karton liegt, hängt am Modell:
| Modell | Schnellanschluss mit Gartenschlauchadapter |
|---|---|
| PHD 170 E3 | liegt bei |
| PHDP 180 D3 | liegt bei |
| PHD 135 H7 | nicht im Lieferumfang, Kupplung mit Sieb vormontiert |
| PHD 110 H3 | nicht im Lieferumfang |
| PHDF 150 A1 Flexi | nicht im Lieferumfang |
| PHDM 110 A1 Mini | nicht im Lieferumfang |
Die Anleitungen verlangen einen Gartenschlauch mit 13 mm (½ Zoll) und 5 bis 30 m Länge, den du vor dem Anschließen entlüftest. Welcher Hahn welche Kupplung braucht und wann ein Systemtrenner Pflicht ist, steht im Ratgeber Hochdruckreiniger an den Wasserhahn anschließen.
Druck, Temperatur und Garantie
Ein Adapter sitzt mitten im Hochdruckweg. Er muss deshalb mindestens den maximal zulässigen Druck aushalten, den das Typenschild nennt. Der Arbeitsdruck liegt darunter und reicht als Maßstab nicht.
| Modell | Arbeitsdruck | Max. zulässiger Druck |
|---|---|---|
| PHD 110 H3 | 74 bar | 110 bar |
| PHD 135 H7 | 90 bar | 135 bar |
| PHD 170 E3 | 120 bar | 170 bar |
| PHDP 180 D3 | 150 bar | 180 bar |
Ein Nachbau mit 160 bar passt damit zu PHD 110 und PHD 135, liegt aber unter den 170 bar des PHD 170 E3. Für die stärkeren Geräte suchst du Adapter mit 180 bar oder nimmst das Original aus der Teileliste. Die Temperatur ist unkritisch. Parkside erlaubt laut Anleitung höchstens 40 °C Zulaufwasser, Adapter sind meist für 60 °C ausgelegt.
Zur Garantie sagen die Anleitungen zweierlei. Verwende nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen, heißt es bei den Sicherheitshinweisen. Und die 3 Jahre Garantie verfallen, wenn das Gerät nicht sachgemäß benutzt wird. Mit einem Original-Adapter aus der Teileliste bist du auf der sicheren Seite. Was der Grizzly-Shop sonst noch für dein Modell führt, zeigt der Überblick zu den Ersatzteilen für Parkside-Hochdruckreiniger.
Fazit: erst die Stelle bestimmen, dann den Adapter
Für den häufigsten Fall gibt es eine klare Antwort: Kärcher-Zubehör an der Parkside-Pistole läuft über den Original-Adapter 30300511. In der Gegenrichtung hilft 30300514, oft liegt er dem Parkside-Zubehör schon bei. Beide Teile stehen in den Grizzly-Teilelisten, mit ihnen bleibt das Gerät im Rahmen der Herstellerangaben.
Für Schläuche, Nilfisk und andere Marken bleiben Nachbau-Adapter. Bevor du einen bestellst, prüfe drei Dinge: Welche Seite gehört an die Pistole, welche ans Zubehör, und hält der Adapter den Maximaldruck deines Geräts aus.
Häufige Fragen
Welcher Adapter passt, um Kärcher-Zubehör an einen Parkside-Hochdruckreiniger anzuschließen?
Der Original-Adapter von Grizzly Tools mit der Nummer 30300511, im Ersatzteilshop als „Adapter (für Fremdzubehör)“ geführt. Seite A steckt an der Parkside-Pistole, Seite B nimmt Kärcher-Zubehör wie Flächenreiniger, Hochdruckdüse oder Schaumlanze auf. Der Shop führt ihn in den Teilelisten von 33 Parkside-Geräten und -Zubehörteilen, vom PHD 100 A1 bis zum PHD 170 E3.
Kann ich Parkside-Zubehör an einem Kärcher-Hochdruckreiniger benutzen?
Ja, mit einem Adapter in der Gegenrichtung. Grizzly führt dafür den „Adapter Fremdfabrikat auf Parkside-HDR-Zubehör“ (30300514), bei älterem Zubehör den „Adapter (auf Fremdgerät)“ (30300512). Teleskoplanze, Flächenreiniger, Rohrreinigungsset und die HDR-Aufsätze von Parkside liegen meist schon mit einem solchen Adapter im Karton. Lidl nennt für die Teleskoplanze PTL 4 C5 als Beispiel ausdrücklich Kärcher.
Gibt es einen Adapter von Nilfisk auf Parkside?
Im Grizzly-Ersatzteilshop steht kein Adapter für Nilfisk. Nilfisk verbindet Pistole und Zubehör über das eigene Click&Clean-System, Parkside über ein eigenes Bajonett. Freie Zubehörhersteller bieten Adapter-Familien an, bei denen du die Pistolenseite und die Zubehörseite einzeln auswählst. Vor dem Kauf die Maßskizze des Anbieters mit deinem Bajonett vergleichen.
Passt ein Kärcher-Hochdruckschlauch an ein Parkside-Gerät?
Nicht direkt. Parkside-Schläuche enden in Steckanschlüssen mit Doppelnippel, die hörbar im Hochdruckanschluss einrasten, Kärcher arbeitet mit Quick Connect. Verbinden lassen sich beide Systeme über Nachbau-Adapter, die Parkside-Steckanschluss und Kärcher-Quick-Connect oder ein M22-Gewinde zusammenbringen. Ein Original-Adapter dafür steht in keiner Parkside-Teileliste.
Welcher Gartenschlauch-Anschluss passt an Parkside-Hochdruckreiniger?
Am Gerät sitzt eine Kupplung mit Siebeinsatz für das übliche Gartenschlauch-Klicksystem. Auf den Schlauch kommt der „Schnellanschluss mit Gartenschlauchadapter“, den die Anleitung mit einer Klemmmutter am Schlauchende befestigt. Bei PHD 170 E3 und PHDP 180 D3 liegt er bei, beim PHD 110 H3, PHDF 150 A1 und PHDM 110 A1 kaufst du ihn dazu.
Passt der Kärcher-Adapter auch an den Parkside PHD 135 H7 und PHD 110 H3?
Die beiden jüngsten Modelle stehen in keiner Teileliste des Adapters 30300511. Ihre Anleitungen beschreiben wie bei den Vorgängern ein Bajonett mit Stecken und Drehen, eine Freigabe fehlt trotzdem. Die Parkside-Hotline 0800 88 55 300 klärt das mit der IAN deines Geräts.
Verliere ich mit einem Adapter die Garantie?
Die Anleitungen verlangen, nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen zu verwenden. Die 3 Jahre Garantie verfallen laut Garantiebedingungen bei unsachgemäßer Benutzung. Ein Original-Adapter aus der Teileliste deines Geräts ist darum der sichere Weg. Ein Nachbau-Adapter macht das Gerät nicht automatisch garantielos, ein Schaden durch ihn ist aber nicht gedeckt.
