Wo Bosch die Ersatzteile verkauft
Bosch führt für seine Heimwerker- und Gartengeräte einen eigenen Ersatzteil-Onlineshop unter boschtoolservice.com. Du gibst die Sachnummer des Geräts oder seinen Namen ein, der Katalog zeigt die Explosionszeichnung und daneben die Liste aller Teile mit Teilenummer, Menge, Preis und einer Lieferampel.
Die Bedingungen laut Bosch:
- Bestellschluss: bis 14 Uhr bestellt, Lieferung in der Regel am nächsten Werktag.
- Kosten je Auftrag: 4,76 Euro im Onlineshop, 7,14 Euro bei Bestellung per Telefon, E-Mail, Brief oder Fax, bei Nachnahme zusätzlich 2,50 Euro.
- Reklamation: Sachmängel oder ein falsch bestelltes Teil spätestens innerhalb von 15 Tagen melden und einen Retourenschein mit der Lieferscheinnummer anfordern.
- Verfügbarkeit: in der Regel 8 bis 10 Jahre nach Serienende.
Findet sich ein Teil nicht im Katalog, nennt Bosch drei Gründe. Es ist Zubehör und kein Ersatzteil, es gehört zu einer Baugruppe und wird nur komplett verkauft, oder es ist nicht mehr lieferbar. Telefonisch erreichst du den Ersatzteil- und Reparaturservice unter (0711) 400 40 480.
Von der Sachnummer zur Teileliste
Die Sachnummer steht auf dem Typenschild, ist zehnstellig und beginnt bei allen Aquatak-Netzgeräten mit 3 600 HA7. Im Handel und auf bosch-diy.com trägt dasselbe Gerät eine Bestellnummer mit 0 600 8A7, die letzten drei Stellen sind identisch.
| Modell | Bestellnummer im Handel | Sachnummer auf dem Typenschild |
|---|---|---|
| EasyAquatak 100 | 06008A7E00 | 3 600 HA7 E00 |
| EasyAquatak 100 Lange Lanze | 06008A7E01 | 3 600 HA7 E01 |
| EasyAquatak 110 | 06008A7F00 | 3 600 HA7 F00 |
| EasyAquatak 120 | 06008A7901 | 3 600 HA7 901 |
| UniversalAquatak 125 | 06008A7A00 | 3 600 HA7 A00 |
| UniversalAquatak 130 | 06008A7B00 | 3 600 HA7 B00 |
| UniversalAquatak 135 | 06008A7C00 | 3 600 HA7 C00 |
| AdvancedAquatak 140 | 06008A7D00 | 3 600 HA7 D00 |
| AdvancedAquatak 150 | 06008A7700 | 3 600 HA7 700 |
| AdvancedAquatak 160 | 06008A7800 | 3 600 HA7 800 |
| UniversalAquatak 36V-100 | 06008C7000 | 3 600 HC7 000 |
Zu jedem Modell führt der Katalog mehrere Ausführungen, beim EasyAquatak 120 etwa 3 600 HA7 900, 901, 920, 940 und weitere, jede mit eigener Teileliste. Darum zählt die Nummer vom eigenen Typenschild, die Betriebsanleitungen bitten bei jeder Ersatzteilbestellung ausdrücklich darum.

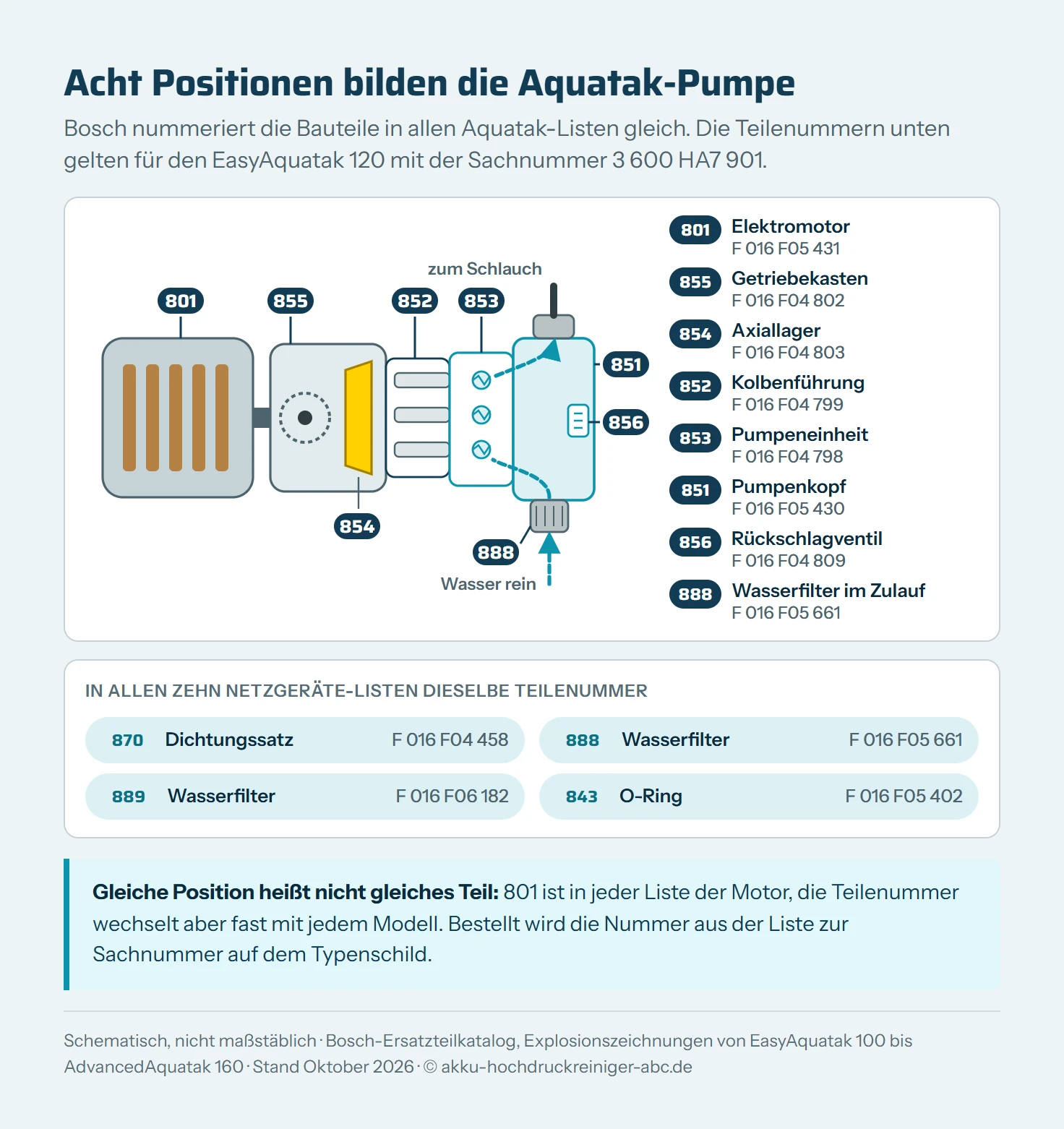

Die Pumpe: acht Positionen, viele Teilenummern
Motor und Pumpe zerlegt Bosch in acht Positionen, und diese Positionsnummern sind in jeder Aquatak-Liste dieselben. 801 ist immer der Motor, 851 der Pumpenkopf, 853 die Pumpeneinheit mit den Ventilen.
Der Motor treibt über den Getriebekasten die drei Kolben in der Kolbenführung an, das Axiallager nimmt die Kräfte in Längsrichtung auf. Die Pumpeneinheit trägt die Ventile, die das Wasser im Takt der Kolben ansaugen und verdichten. Am Pumpenkopf sitzen das Rückschlagventil und der kleine Filter im Zulauf, oben geht das Wasser zum Schlauch.
Bei der EasyAquatak-Reihe teilen sich die Modelle viele dieser Teile:
| Pos. | Teil | EasyAquatak 100 | EasyAquatak 110 | EasyAquatak 120 |
|---|---|---|---|---|
| 801 | Elektromotor | F 016 F05 124 | F 016 F04 804 | F 016 F05 431 |
| 855 | Getriebekasten | F 016 F05 129 | F 016 F04 802 | F 016 F04 802 |
| 852 | Kolbenführung | F 016 F05 171 | F 016 F04 799 | F 016 F04 799 |
| 853 | Pumpeneinheit | F 016 F04 798 | F 016 F04 798 | F 016 F04 798 |
| 851 | Pumpenkopf | F 016 F04 801 | F 016 F04 801 | F 016 F05 430 |
| 854 | Axiallager | F 016 F04 803 | F 016 F04 803 | F 016 F04 803 |
| 856 | Rückschlagventil | F 016 F04 809 | F 016 F04 809 | F 016 F04 809 |
Die Spalte EasyAquatak 100 gilt für die Standardvariante. Die Variante mit langer Lanze hat einen eigenen Pumpenkopf (F 016 F05 395) und eine eigene Pumpeneinheit (F 016 F05 396).
UniversalAquatak und AdvancedAquatak
In der Universal-Reihe sind Pumpeneinheit, Kolbenführung und Rückschlagventil weitgehend gleich, Motor und Getriebe wechseln mit der Leistung. Der AdvancedAquatak 140 übernimmt die Pumpeneinheit, hat aber eine eigene Kolbenführung und statt Getriebekasten und Axiallager eine Taumelscheibe mit Lagersatz.
| Pos. | Teil | UniversalAquatak 125 | UniversalAquatak 130 | UniversalAquatak 135 | AdvancedAquatak 140 |
|---|---|---|---|---|---|
| 801 | Elektromotor | F 016 F05 016 | F 016 F05 027 | F 016 F05 034 | F 016 F04 644 |
| 851 | Pumpenkopf | F 016 F05 012 | F 016 F05 024 | F 016 F05 024 | F 016 F04 643 |
| 853 | Pumpeneinheit | F 016 F05 011 | F 016 F04 440 | F 016 F04 440 | F 016 F04 440 |
| 852 | Kolbenführung | F 016 F04 441 | F 016 F04 441 | F 016 F04 441 | F 016 F04 642 |
| 856 | Rückschlagventil | F 016 F04 460 | F 016 F04 460 | F 016 F04 460 | F 016 F04 460 |
AdvancedAquatak 150 und 160 haben eine eigene Bauart mit Taumelscheibe, Lüfter und vier Kappen am Pumpenkopf (Position 868, je vier Stück). Pumpenkopf (F 016 F05 465), Pumpeneinheit (F 016 F05 463), Kolbenführung (F 016 F04 947) und Rückschlagventil (F 016 F05 464) sind bei beiden gleich. Motor (F 016 F05 476 beim 150, F 016 F05 487 beim 160) und Taumelscheibe unterscheiden sich. Wie sich die Pumpe des 160 im Gesamtpaket schlägt, steht in der Rezension des AdvancedAquatak 160.
Diese Teile passen in jedes Aquatak
Einige Teilenummern stehen in allen zehn Listen der Netzgeräte, vom EasyAquatak 100 bis zum AdvancedAquatak 160:
- Dichtungssatz F 016 F04 458 (Position 870): die O-Ringe für die Steckverbindungen an Lanze und Hochdruckschlauch. Er steht auch in der Liste des Akku-Modells 36V-100.
- Wasserfilter F 016 F05 661 (Position 888): der kleine Filter im Pumpeneingang.
- Wasserfilter F 016 F06 182 (Position 889): ein Filterteil am Wasseranschluss.
- O-Ring F 016 F05 402 (Position 843) im Pumpenkopf.
Das zweite Filterteil am Anschluss, Position 882, wechselt je Reihe. Bei der Easy-Reihe ist es F 016 F05 136, bei Universal F 016 F05 052 und bei den Advanced-Geräten F 016 F05 855. Laut Betriebsanleitung schützt das Zusammenspiel aus Innen- und Außenfilter das Gerät vor Verunreinigungen und verlängert seine Lebensdauer, beide Filter sollen stets sauber sein.
Schlauch, Pistole, Lanze und Düsen
Der Hochdruckschlauch wächst mit der Modellreihe. EasyAquatak 120 und UniversalAquatak 125 teilen sich denselben 5-m-Schlauch, AdvancedAquatak 140 und 150 denselben 8-m-Schlauch für die Trommel.
| Modell | Schlauchlänge | Hochdruckschlauch | Pistole (Auslöser) | Lanze |
|---|---|---|---|---|
| EasyAquatak 100 | 3 m | F 016 F04 583 | F 016 F05 131 (360°) | – |
| EasyAquatak 110 | 3 m | F 016 F04 583 | F 016 F04 796 | F 016 F05 135 |
| EasyAquatak 120 | 5 m | F 016 F05 013 | F 016 F04 796 | F 016 F05 135 |
| UniversalAquatak 125 | 5 m | F 016 F05 013 | F 016 F05 280 | F 016 F05 135 |
| UniversalAquatak 130 | 6 m | F 016 F05 025 | F 016 F05 280 | F 016 F05 135 |
| UniversalAquatak 135 | 7 m | F 016 F05 032 | F 016 F05 280 | F 016 F05 135 |
| AdvancedAquatak 140 | 8 m | F 016 F04 667 | F 016 F06 271 | F 016 F05 281 |
| AdvancedAquatak 150 | 8 m | F 016 F04 667 | F 016 F06 271 | F 016 F05 281 |
| AdvancedAquatak 160 | 8 m | F 016 F05 510 | F 016 F06 271 | F 016 F05 281 |

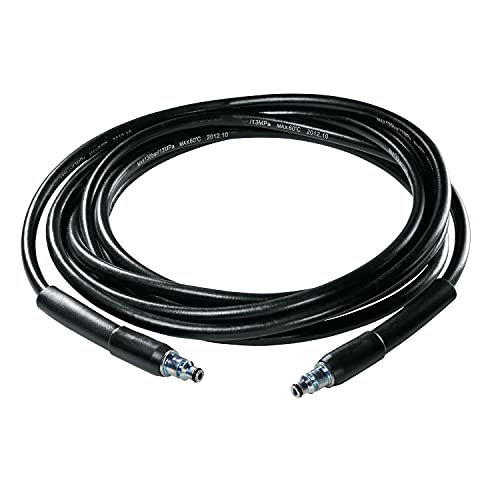

Als Zubehör verkauft Bosch zusätzlich den Hochdruckschlauch 6 m (F 016 800 360) für EasyAquatak und UniversalAquatak, laut Anleitung für 150 bar. Er ist doppelt so lang wie der 3-m-Schlauch von EasyAquatak 100 und 110. Welche Verlängerungen und Aufsätze Bosch sonst für welches Modell freigibt, steht im Ratgeber zum Bosch-Hochdruckreiniger-Zubehör.
Bei den Düsen führt Bosch dasselbe Teil in mehreren Farben, jede mit eigener Teilenummer:
| Modell | Strahldüse | Hochdruck-Schaumdüse |
|---|---|---|
| EasyAquatak 100 Lange Lanze | Breitstrahldüse weiß, F 016 F05 401 | – |
| EasyAquatak 110 | Breitstrahldüse weiß, F 016 F05 401 | grün, F 016 F05 029 |
| EasyAquatak 120 | Breitstrahldüse rot, F 016 F05 579 | rot, F 016 F05 020 |
| UniversalAquatak 125 und 130 | 3-in-1-Spritzdüse rot, F 016 F05 573 | rot, F 016 F05 020 |
| UniversalAquatak 135 | 3-in-1-Spritzdüse grün, F 016 F05 572 | grün, F 016 F05 029 |
| AdvancedAquatak 140 | Breitstrahldüse grün, F 016 F05 361 | weiß, F 016 F05 560 |
| AdvancedAquatak 150 | feste Fächerdüse weiß, F 016 F05 493 | F 016 F06 234 |
| AdvancedAquatak 160 | feste Fächerdüse violett, F 016 F05 496 | F 016 F06 234 |
Düsen anderer Modelle unterscheiden sich in Farbe und Teilenummer. Bestellt wird darum die Düse, die in der eigenen Liste steht.
Akku-Modell UniversalAquatak 36V-100
Der Akku-Hochdruckreiniger hat eine eigene Liste unter 3 600 HC7 000. Motor (F 016 F06 158), Pumpenkopf (F 016 F06 164) und Kolbenführung (F 016 F06 128) sind eigene Teile, Lanze, Pistole und Reinigungsmittelflasche stammen aus der Universal-Reihe. Dazu führt die Liste die Elektronik-Baugruppe (F 016 F06 178), das Akku-Paket 1 607 A35 0R2 und zwei Schnellladegeräte (2 607 226 273 und 2 607 226 275). Wer einen zweiten Akku sucht, findet ihn also auch über den Ersatzteilkatalog.
Was du selbst tauschst und was zur Werkstatt geht
Beim Einbau verweist Bosch auf Fachleute. Der Ersatzteilshop weist darauf hin, dass Ersatzteile nur von Fachpersonal eingebaut werden dürfen. Die Betriebsanleitungen sagen, dass Instandsetzungen nur durch autorisierte Bosch-Kundendienstwerkstätten erfolgen, und ein beschädigtes Netzkabel tauscht nur Bosch oder eine autorisierte Kundendienststelle.
Als Pflege weisen die Anleitungen dem Nutzer zwei Aufgaben zu, beide Filter reinigen und die Düse reinigen. Wo diese Schritte im Heft stehen und welche Anleitung zu welchem Modell gehört, zeigt der Ratgeber zur Bosch-Bedienungsanleitung. Dazu kommt das Prüfen auf lose Befestigungen sowie verschlissene oder beschädigte Bauteile vor jedem Einsatz. Bei Leckagen gilt laut Fehlersuche, dass geringe Wasserverluste zulässig sind und bei größeren der Kundendienst gefragt ist.
Lohnt die Reparatur?
Die Listenpreise im Bosch-Ersatzteilshop zeigen, wo sich eine Reparatur rechnet. Beim EasyAquatak 120 kosten Pumpenkopf (16,35 Euro), Pumpeneinheit und Kolbenführung (je 8,91 Euro) zusammen 34,17 Euro, der Motor 56,49 Euro. Gemessen an der UVP von 142,99 Euro für das ganze Gerät bleiben die Pumpenteile ein kleiner Posten.
Je größer das Gerät, desto teurer wird der Motor. Beim UniversalAquatak 135 stehen 132,90 Euro in der Liste, beim AdvancedAquatak 160 343,24 Euro bei einer UVP von 557,99 Euro. Die Pumpenteile bleiben dagegen günstig, Pumpenkopf und Pumpeneinheit des 160 kosten zusammen 29,87 Euro. Zu allen Teilen kommen die Auftragspauschale von 4,76 Euro und, wenn eine Werkstatt einbaut, deren Arbeitszeit.
Fazit: Typenschild, Katalog, Teilenummer
Der Weg zum passenden Bosch-Ersatzteil hat drei Schritte. Sachnummer vom Typenschild abschreiben, im Bosch-Ersatzteilkatalog die Explosionszeichnung öffnen und dort die Teilenummer an der gesuchten Position ablesen. Bei Düsen hilft die Farbe in der Liste, beim Schlauch die Länge.
Verschleißteile wie Dichtungssatz und Filter passen in jedes Aquatak und lohnen sich als kleiner Vorrat. Bei Pumpenschäden der Easy- und Universal-Modelle liegen die Teilepreise weit unter dem Gerätepreis, für den Einbau sieht Bosch die autorisierte Werkstatt vor.
Häufige Fragen
Wo bekomme ich Ersatzteile für meinen Bosch-Hochdruckreiniger?
Im Bosch-Ersatzteil-Onlineshop unter boschtoolservice.com. Dort suchst du mit der Sachnummer vom Typenschild oder dem Gerätenamen und wählst die Teile in der Explosionszeichnung aus. Bis 14 Uhr bestellt, kommt die Lieferung laut Bosch in der Regel am nächsten Werktag. Je Auftrag berechnet Bosch online eine Pauschale von 4,76 Euro.
Wie lange gibt es Ersatzteile für Bosch-Hochdruckreiniger?
Laut Bosch in der Regel 8 bis 10 Jahre nach Serienende. Der Ersatzteilkatalog enthält Explosionszeichnungen der Geräte aus den letzten 25 Jahren, für die Aquatak-Reihe also auch die älteren AQT-Modelle wie AQT 35-12 oder AQT 42-13.
Wo finde ich die Sachnummer meines Bosch-Hochdruckreinigers?
Auf dem Typenschild am Gerät. Sie ist zehnstellig und beginnt bei der Aquatak-Reihe mit 3 600 HA7, beim EasyAquatak 120 zum Beispiel 3 600 HA7 901. Im Handel trägt dasselbe Gerät die Bestellnummer 0 600 8A7 901, die letzten drei Stellen stimmen überein. Bosch bittet, bei jeder Ersatzteilbestellung die Sachnummer vom Typenschild anzugeben.
Welcher Ersatzschlauch passt an den Bosch EasyAquatak 120?
In der Teileliste steht der Hochdruckschlauch F 016 F05 013, das ist der 5 m lange Originalschlauch. Denselben Schlauch nutzt der UniversalAquatak 125. Als Zubehör gibt es außerdem den Hochdruckschlauch F 016 800 360 mit 6 m, den Bosch für EasyAquatak und UniversalAquatak freigibt.
Welche Ersatzdüse passt an meinen Bosch-Hochdruckreiniger?
Die aus der Teileliste zum eigenen Modell, denn Bosch führt dieselbe Düse in mehreren Farben unter eigenen Teilenummern. Die Breitstrahldüse des EasyAquatak 120 ist rot (F 016 F05 579), die von EasyAquatak 110 und 100 Lange Lanze weiß (F 016 F05 401). Bei der 3-in-1-Düse sind UniversalAquatak 125 und 130 rot, der 135 grün.
Darf ich Ersatzteile am Bosch-Hochdruckreiniger selbst einbauen?
Bosch schreibt im Ersatzteilshop, dass Ersatzteile nur von Fachpersonal eingebaut werden dürfen, und die Betriebsanleitungen überlassen Instandsetzungen den autorisierten Bosch-Werkstätten. Ein beschädigtes Netzkabel tauscht nur Bosch oder eine autorisierte Kundendienststelle. Filter und Düse reinigen gehört dagegen zur Pflege, die die Anleitung dem Nutzer zuweist.
Lohnt sich die Reparatur eines Bosch-Hochdruckreinigers?
Bei der Pumpe sprechen die Teilepreise dafür. Pumpenkopf, Pumpeneinheit und Kolbenführung des EasyAquatak 120 kosten im Bosch-Ersatzteilshop zusammen 34,17 Euro, der Motor 56,49 Euro bei einer UVP des Geräts von 142,99 Euro. Beim AdvancedAquatak 160 kostet allein der Motor 343,24 Euro. Dazu kommen die Auftragspauschale und, wenn eine Werkstatt einbaut, deren Arbeitszeit.
