Kärcher K4 Druckschlauch wechseln: Anleitung je Bauart

Zuerst klären: welche K4 hast du?

„Kärcher K4” ist eine Geräteklasse, die es seit vielen Jahren in wechselnden Generationen und Ausstattungen gibt. Der Hochdruckschlauch ist an der Pistole bei allen aktuellen Generationen gleich angeschlossen: über Quick Connect, gelöst mit einer Trenntaste. Am Gerät unterscheiden sich die Bauarten dagegen deutlich, und davon hängt ab, wie der Wechsel funktioniert und welcher Ersatzschlauch passt.

Die sicherste Auskunft liefert das Typenschild. Dort steht die Materialnummer im Format 1.xxx-xxx.0, etwa 1.679-420.0 für den K 4 Classic oder 1.324-303.0 für den K 4 Power Control Flex Home. Mit dieser Nummer findest du auf der Kärcher-Website die passende Betriebsanleitung, die Ersatzteilliste und das freigegebene Zubehör.

Vor dem Wechsel: Druck ablassen

Kärcher warnt in der Anleitung vor Verletzungen durch unter Hochdruck unkontrolliert austretendes Wasser und schreibt vor, den Hochdruckschlauch nur zu trennen, wenn kein Druck im System ist. Der Ablauf laut Betriebsanleitung von K 4 und K 4 Premium:

1. Den Hebel der Hochdruckpistole loslassen.
2. Den Wasserhahn schließen.
3. Den Hebel der Hochdruckpistole 30 Sekunden drücken. Der verbliebene Druck wird abgebaut.
4. Den Hebel loslassen und verriegeln.
5. Das Gerät ausschalten.
6. Das Gerät von der Wasserversorgung trennen.
7. Den Netzstecker ziehen.

Ältere Anleitungen weisen zusätzlich darauf hin, dass nach dem Betrieb warmes Wasser aus den Anschlüssen austreten kann. Ein Lappen unter der Kupplung schadet also nicht.

Schlauch an der Pistole lösen und anschließen

Die Pistolenseite ist bei allen K 4 mit Quick Connect gleich.

Lösen: Die Trenntaste an der Hochdruckpistole drücken und den Schlauch herausziehen. So steht es in der Anleitung von K 4 Power Control und K 4 Premium Power Control.

Anschließen: Den Schlauch in die Pistole stecken, bis er hörbar einrastet. Kärcher weist darauf hin, auf die richtige Ausrichtung des Nippels zu achten. Danach die sichere Verbindung durch Ziehen am Schlauch prüfen.

Rastet der Schlauch nicht ein, liegt es meist an Schmutz im Anschluss oder an einem gequollenen O-Ring. Anschluss mit klarem Wasser ausspülen, O-Ring prüfen und leicht mit Silikonfett benetzen.

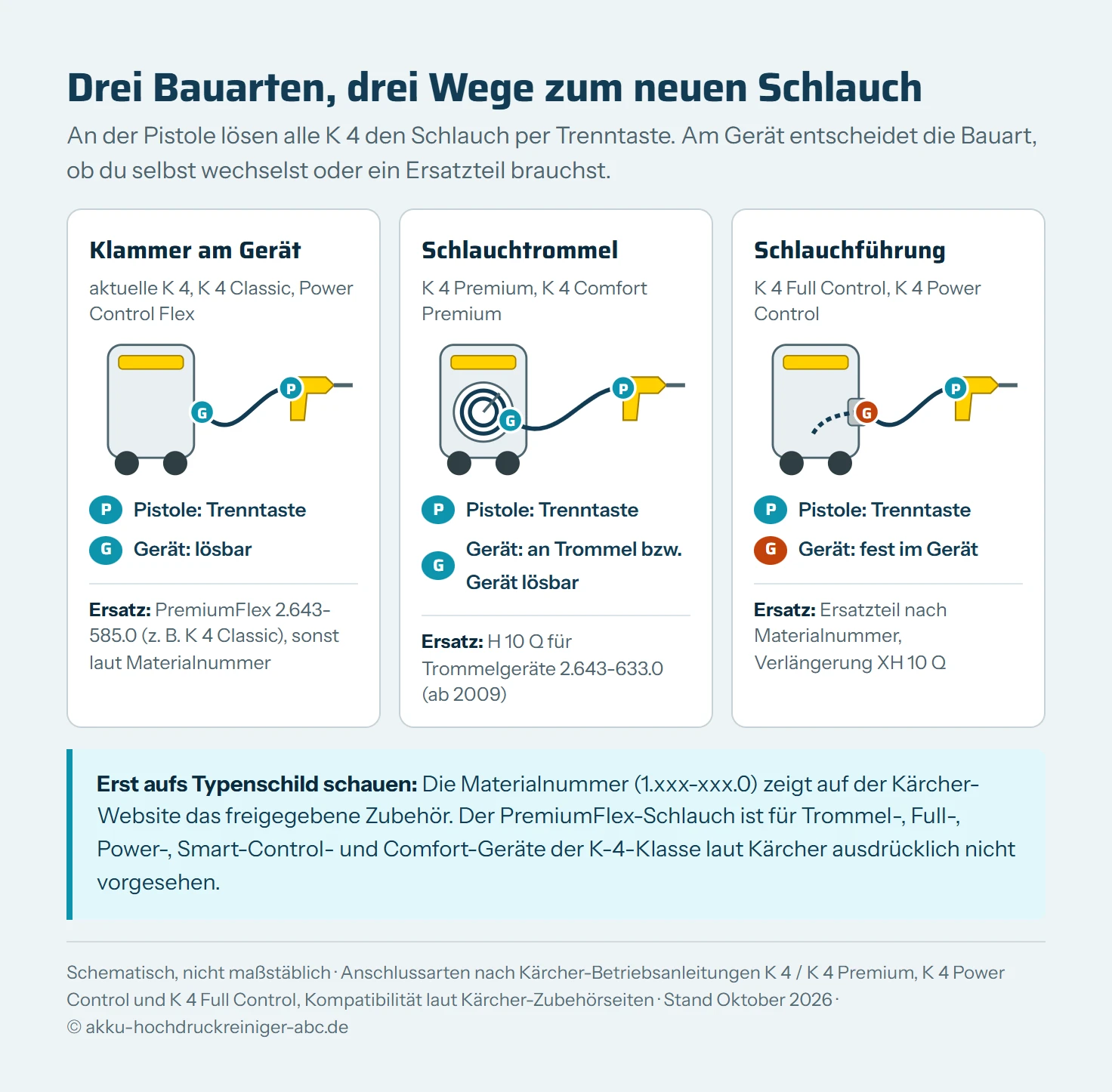

Am Gerät: K 4 mit Klammer an der Kupplung

Die aktuelle Anleitung von K 4 und K 4 Premium beschreibt das Anschließen am Gerät in drei Schritten, das Lösen läuft umgekehrt:

1. Die Klammer an der Kupplung hochziehen.
2. Den Hochdruckschlauch in die Kupplung stecken bzw. zum Lösen herausziehen.
3. Die Klammer an der Kupplung nach unten drücken.

Danach den Schlauch an der Pistole anschließen und die Zugprobe machen. Vor dem ersten Start den Schlauch vollständig abwickeln und Schlaufen sowie Verdrehungen lösen, auch das verlangt die Anleitung.

Am Gerät: K 4 mit Schlauchtrommel

Bei Geräten mit Schlauchtrommel kommt ein Schritt dazu: Der Schlauch muss im Betrieb komplett von der Trommel abgerollt sein, und vor dem Wechsel rollst du ihn ganz ab.

Bei der aktuellen K-4-Premium-Generation ist die Schlauchtrommel ein aufsteckbares Teil. Laut Anleitung wird der Schlauch nach Gebrauch vom Gerät getrennt, ein Ende in die Öffnung an der Vorderseite der Trommel gesteckt und mit der Kurbel aufgewickelt. Zum Wechsel wird er also abgewickelt, aus der Trommelöffnung gezogen und am Gerät über die Klammer gelöst wie oben beschrieben.

Bei älteren Premium-Geräten ab Baujahr 2009 steckt der Schlauch an der Trommel. Für diese Geräte führt Kärcher den Ersatzschlauch H 10 Q für Schlauchtrommelgeräte (2.643-633.0). Laut Kärcher lässt er sich in das Gerät und in die Pistole einklicken und wieder ausklicken. Beim Aufwickeln warnt die Anleitung der K 4 Premium Power Control vor der falschen Drehrichtung: Die Handkurbel wird gegen den Uhrzeigersinn gedreht, sonst kann der Schlauch beschädigt werden.

Am Gerät: K 4 Full Control und K 4 Power Control

Bei diesen beiden Baureihen beschreibt die Anleitung den Schlauch anders. Beim K 4 Full Control (Anleitung von 2016) wird der abgewickelte Schlauch von hinten durch die Schlauchführung gesteckt und dann mit der Pistole verbunden. Zum Verstauen wird er aus der Pistole gezogen, aufgewickelt und an den Schlauchhalter gehängt. Beim K 4 Power Control heißt es ebenso, der Schlauch werde vollständig durch die Schlauchführung nach vorne gezogen. Ein Lösen am Gerät gehört in beiden Anleitungen nicht zum Bedienablauf.

Passend dazu schließt Kärcher den Zubehörschlauch H 10 Q PremiumFlex Anti-Twist ausdrücklich für Full-Control-, Power-Control-, Smart-Control- und Comfort-Geräte der Klassen K 4 bis K 7 aus. Für einen beschädigten Schlauch an diesen Modellen gibt es zwei Wege:

• Original-Ersatzteil über die Materialnummer. Die Ersatzteilliste des Modells nennt den passenden Hochdruckschlauch, Kärcher-Fachhändler und der Kundendienst bestellen ihn und bauen ihn bei Bedarf ein.
• Verlängern statt tauschen, wenn der Schlauch intakt und nur zu kurz ist: Der Verlängerungsschlauch XH 10 Q kommt zwischen Schlauchende und Pistole.

Welcher Ersatzschlauch passt?

Beide H-10-Q-Schläuche sind laut Kärcher für 180 bar und Wasser bis 60 °C ausgelegt, die Verlängerung ebenso. Ein K 4 erreicht nach Datenblatt höchstens 13 MPa, also 130 bar. Bei Modellen, die in keine Spalte eindeutig passen, ist die Materialnummer vom Typenschild der verlässliche Weg: Die Kärcher-Website zeigt zu jedem Gerät das freigegebene Zubehör.

Für die Wahl der Länge hilft ein Blick auf die Gerätedaten. Die K-4-Modelle kommen ab Werk mit 6 Metern (etwa K 4 Classic, K 4 FJ) oder 8 Metern PremiumFlex (K 4 Power Control Flex, K 4 Comfort Premium). Ein 10-Meter-Ersatzschlauch bringt also zwei bis vier Meter mehr Reichweite.

Fremdschläuche: worauf es ankommt

Im Handel gibt es zahlreiche Nachbau-Schläuche „für Kärcher K2 bis K7”. Wer zu einem greift, prüft drei Punkte:

• Druckfestigkeit mindestens auf dem Niveau der Original-Schläuche, also 180 bar. Das liegt sicher über den 130 bar, die ein K 4 maximal erreicht.
• Temperatur bis mindestens 60 °C, wie bei den Kärcher-Schläuchen.
• Anschlüsse an beiden Enden. Quick Connect an der Pistole ist nicht gleich Quick Connect am Gerät, und Geräte mit Schlauchtrommel brauchen ein anderes Endstück als Geräte mit Klammer. Ältere Geräte und Pistolen ohne Quick Connect arbeiten mit Schraubanschluss.

Kärcher selbst empfiehlt in den Anleitungen, nur Original-Zubehör und Original-Ersatzteile zu verwenden. Bei einem Gerät in der Garantie ist das der sicherere Weg.

Nach dem Wechsel: Dichtheit prüfen und entlüften

Ist der neue Schlauch angeschlossen, Wasserhahn öffnen, Gerät einschalten und die beiden Enden beobachten. Ein feuchter Film ist nach dem Einbau normal, tropft es stetig, sitzt der Schlauch nicht ganz oder der O-Ring ist beschädigt.

Schwankt der Druck stark oder baut sich gar kein Druck auf, ist meist Luft im System. Kärcher beschreibt das Entlüften so: das Gerät ohne angeschlossenen Hochdruckschlauch höchstens zwei Minuten einschalten und warten, bis das Wasser blasenfrei am Hochdruckanschluss austritt. Dann ausschalten und den Schlauch anschließen. Bei Geräten, deren Schlauch fest im Gerät sitzt, läuft das sinngemäß über die Pistole: Strahlrohr abnehmen, Gerät einschalten und den Hebel drücken, bis das Wasser blasenfrei austritt.

O-Ring statt ganzem Schlauch

Viele Schläuche werden getauscht, obwohl nur ein Gummiring müde ist. An beiden Enden sitzt ein O-Ring, der bei jedem Stecken über eine Kante geschoben wird und durch Kalk, Wärme und UV-Licht verhärtet. Tropft es nur am Anschluss, lohnt zuerst der Ringtausch: alten Ring mit dem Fingernagel aus der Nut heben, neuen Ring gleicher Größe mit etwas Silikonfett einsetzen. Wie du Leckstellen am ganzen Gerät der Reihe nach eingrenzt, zeigt der Ratgeber Hochdruckreiniger undicht.

Den ganzen Schlauch tauschst du, wenn er Knicke mit weißen Bruchstellen, Blasen, Risse oder eine aufgescheuerte Gewebeschicht zeigt. Ein beschädigter Hochdruckschlauch kann unter Druck platzen.

Fazit: Bauart bestimmen, dann wechseln

Ein Hochdruckschlauch am Kärcher K 4 lässt sich in wenigen Minuten wechseln, wenn die Bauart klar ist. An der Pistole löst ihn bei allen Generationen die Trenntaste. Am Gerät ziehst du bei aktuellen Modellen die Klammer hoch, Geräte mit Schlauchtrommel brauchen den passenden H 10 Q (2.643-633.0). Beim K 4 Full Control und K 4 Power Control läuft der Schlauch fest ins Gerät, dort helfen die Ersatzteilliste oder der Kundendienst.

Vor jedem Handgriff steht das Druckablassen nach Anleitung, nach dem Wechsel die Zugprobe und bei Bedarf das Entlüften. Welche Ausstattung die aktuellen K-4-Modelle mitbringen, zeigt die Rezension des Kärcher K 4 Power Control Flex Home.
