Ersatzteile über die Artikelnummer finden
Der schnellste Weg zum richtigen Teil führt über das Typenschild. Dort steht die Artikelnummer im Format 1.xxx-xxx.0. Der Ersatzteilshop von Kärcher nimmt sie in beiden Schreibweisen an, mit Punkt und Strich oder als achtstellige Zahl.
Die Nummer ist wichtiger als der Modellname. „K 4 Compact“ zum Beispiel gibt es unter mehreren Nummern (1.637-310.0 und 1.637-500.0, dazu die Home-Variante 1.637-503.0), und je nach Baustand stehen dort unterschiedliche Pumpensätze in der Liste. Mit der Nummer landest du immer bei der Teileliste genau deines Geräts.
So kommst du zur Liste:
- Über die Produktseite. Auf karcher.com hat jedes Gerät unten den Bereich „Ersatzteile finden“. Der Knopf öffnet den Ersatzteilshop mit der Liste dieses Modells. Das funktioniert auch bei Geräten, deren Seite den Hinweis „nicht in unserem aktuellen Sortiment“ trägt.
- Über die Kurz-Ersatzteillisten. Unter Services und Downloads steht eine Suchmaske. Dort gibst du die Artikelnummer ein, mit oder ohne Punkt und Strich.
- Über den Fachhändler. Die Händlersuche auf karcher.com zeigt Servicepartner in der Nähe. Laut Kärcher kannst du dich im Reparaturfall an jeden Kärcher-Fachhändler wenden, egal wo du das Gerät gekauft hast.
Der Shop liefert ab 50 Euro Bestellwert versandkostenfrei. Kleinteile wie ein O-Ring-Satz liegen deutlich darunter, dann lohnt der Blick zum Händler vor Ort oder zu den Original-Teilen bei Amazon weiter unten.
Explosionszeichnung lesen
Jede Kärcher-Teileliste beginnt mit der Explosionszeichnung. Oben steht eine Zeichnung des Geräts mit nummerierten Positionen, darunter eine Tabelle mit drei Spalten: ID (die Positionsnummer aus der Zeichnung), Name und Artikelnummer.
Die Liste ist mehrstufig aufgebaut. Ein Eintrag wie „Pumpensatz K4 Micro PC“ ist selbst eine Baugruppe mit eigener Zeichnung. Klickst du ihn an, öffnen sich Pumpe, Motor, Elektrobox, Sauganschluss und Hochdruckabgang als eigene Positionen, teils mit einer weiteren Ebene darunter. Beim K 4 Power Control reicht das bis zum einzelnen Kolben (9.001-927.0) und zum Dichtungssatz der Geradschubführung (4.100-832.0).
Drei Dinge helfen beim Lesen:
- Doppelte Positionsnummern bedeuten Varianten. Steht dieselbe ID zweimal da, etwa zwei Pumpensätze unter Position 109, hat Kärcher das Teil während der Bauzeit geändert.
- „ET-Satz“ steht für Ersatzteilsatz. Kärcher liefert manche Teile nur im Set, zum Beispiel die Fußstütze hinten samt Klammern (4.100-775.0) oder den Teleskopgriff (9.002-448.0).
- Zubehör mit eigener Nummer steht ebenfalls in der Liste. Pistole, Strahlrohre und Schlauch tragen dieselbe Nummer wie im Zubehörshop, etwa die G 160 Q mit 2.644-327.0.

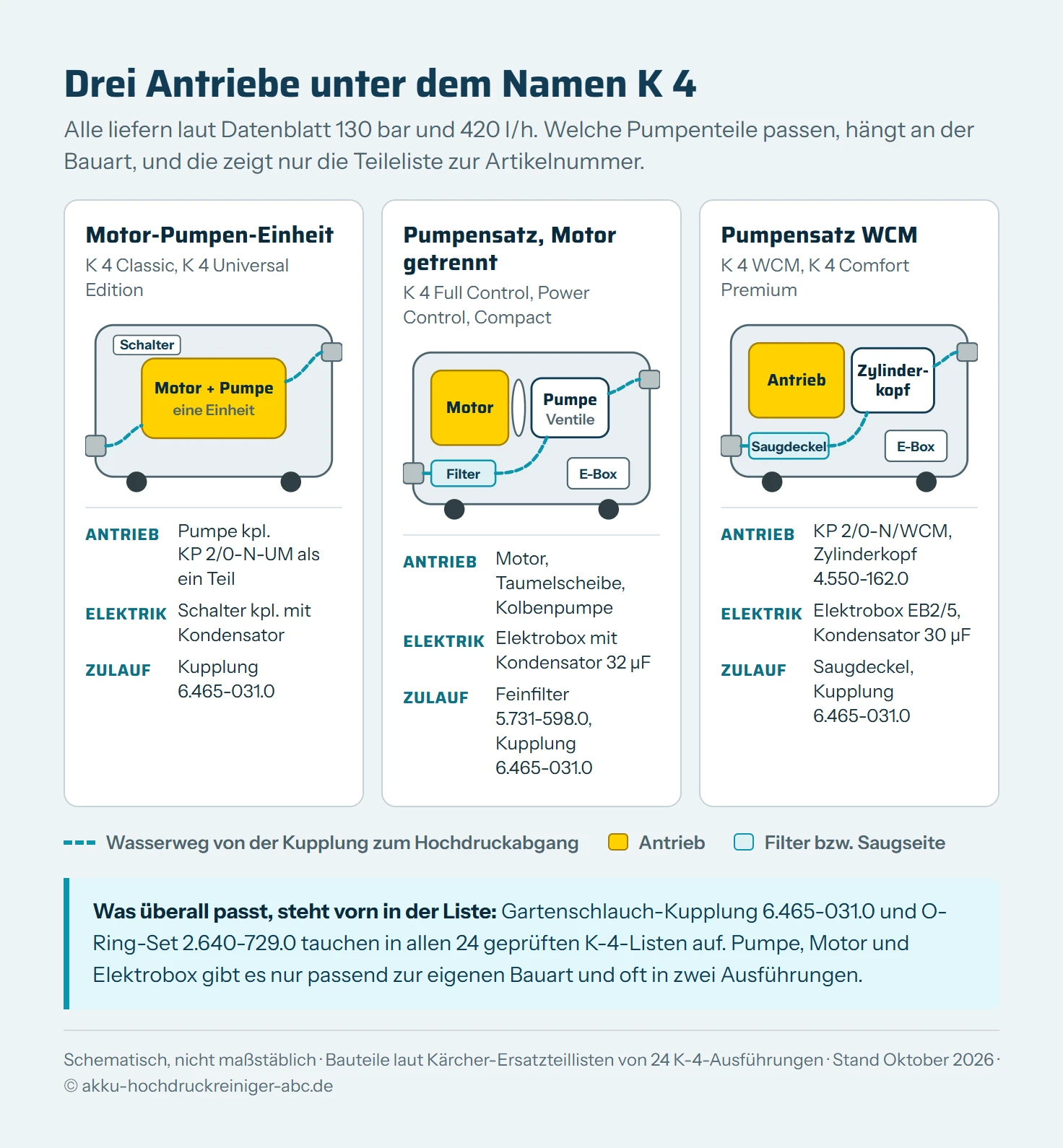

Welche K 4 hast du? Drei Bauarten im Inneren
Hinter dem Namen K 4 stecken technisch verschiedene Geräte. Alle liefern laut Datenblatt 130 bar und 420 Liter pro Stunde, innen arbeiten sie aber mit unterschiedlichen Antrieben. Für die Ersatzteile ist das entscheidend, weil die Pumpenteile zwischen den Bauarten nicht passen.
| Bauart | Modelle (Artikelnummer) | Antrieb laut Teileliste |
|---|---|---|
| Kompakte Motor-Pumpen-Einheit | K 4 Classic (1.679-420.0), K 4 Universal Edition (1.679-300.0) | Pumpe kpl. KP 2/0-N-UM als komplette Einheit (4.543-017.0 bzw. 4.543-042.0), dazu Schalter kpl. mit Kondensator |
| Pumpensatz mit getrenntem Motor | K 4 Full Control (1.324-000.0), K 4 Power Control (1.324-030.0), K 4 Power Control Flex Home (1.324-303.0), K 4 Compact (1.637-500.0), Premium-Varianten | Pumpensatz aus Kolbenpumpe, Motor, Elektrobox, Sauganschluss und Hochdruckabgang |
| Pumpensatz KP 2/0-N/WCM | K 4 WCM (1.324-200.0), K 4 Comfort Premium Home (1.324-753.0) | Antrieb kpl., Zylinderkopf 4.550-162.0, Elektrobox EB2/5, Kondensator 30 µF |
| Ältere Baureihe | K 4 (1.180-150.0), K 4 Premium (1.180-310.0) | Baugruppen Pumpensatz, Motor und E-Kasten getrennt gelistet |
Die meisten aktuellen Modelle mit Druckanzeige an der Pistole gehören zur mittleren Gruppe. Wer nicht sicher ist, findet die Antwort in der Liste selbst. Steht dort ein „Pumpensatz“ mit Unterpositionen für Motor und Elektrobox, ist es die mittlere Bauart, steht eine „Pumpe kpl. KP 2/0-N-UM“, ist es die kompakte.
K 4 Power Control und Full Control: die wichtigsten Teilenummern
Full Control (ab 2016) und Power Control (Nachfolger) teilen sich in der Ersatzteilliste den größten Teil der Technik. Die folgenden Nummern stammen aus den Listen von K 4 Power Control (1.324-030.0) und K 4 Full Control (1.324-000.0):
| Teil | Artikelnummer | Hinweis |
|---|---|---|

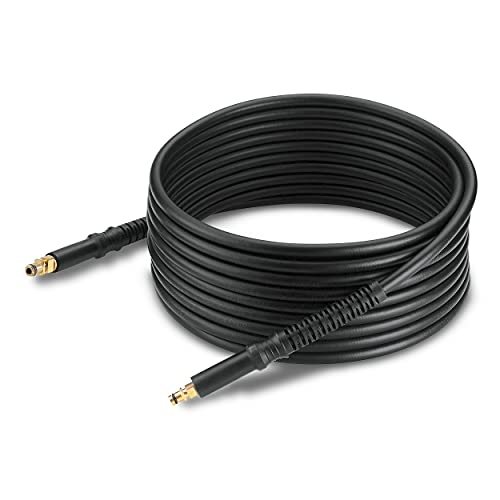

| Hochdruckschlauch H 9 Q, 9 m | 2.641-721.0 | Quick Connect, 180 bar, 60 °C |
| Pistole G 160 Q | 2.644-327.0 | ersetzt bei Full Control auch die alte LED-Pistole |
| Strahlrohr VP 160 Vario Power Jet | 2.644-430.0 | für K 4 und K 5 |
| Dreckfräser DB 160 | 2.642-728.0 | für K 4 und K 5 |

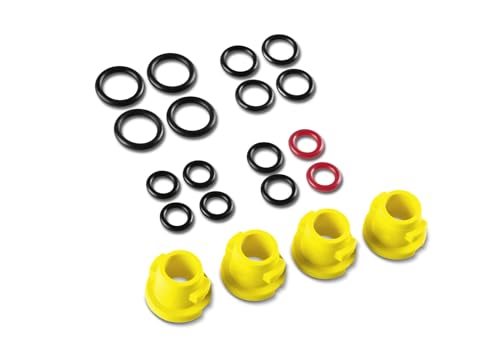

| O-Ring-Set | 2.640-729.0 | für Schlauch, Pistole und Strahlrohre |
| Pumpensatz kpl. K4 FC | 9.005-673.0 | ältere Ausführung, Motor H70 |
| Pumpensatz K4 Micro PC | 9.005-860.0 | neuere Ausführung, Motor H65 |
| Sicherheitsventil kpl. | 4.580-801.3 | in der Pumpe beider Ausführungen |
| Dichtungssatz Kolbenführung | 4.100-832.0 | Teil der Geradschubführung |
| Sauganschluss kpl. FC | 9.013-345.0 | mit O-Ring 12 x 2,1 |
| Feinfilter lang | 5.731-598.0 | sitzt im Wasseranschluss |
| Kondensator 32 µF | 9.085-095.0 | in der Elektrobox |
| Anschluss kpl. 3/4 (Gartenschlauch-Kupplung) | 6.465-031.0 | wird auf den Wasseranschluss geschraubt |
| Rad paarweise | 9.002-438.0 | mit Schraube ATF 4,1 x 22 |
| Teleskop-Handgriff (ET-Satz) | 9.002-448.0 |
Beim K 4 Power Control Flex Home (1.324-303.0) weicht vor allem der Schlauch ab. Dort steht ein 8-m-PremiumFlex-Schlauch mit der Nummer 6.396-771.3. Zusätzlich listet Kärcher den beiliegenden Flächenreiniger T 5 (2.644-084.0) mit Ersatzdüsen.
Beim K 4 Full Control kommt eine Besonderheit dazu. Die Original-Pistole zeigte die Druckstufe per LED an und lief mit zwei AAA-Batterien. In der aktuellen Liste steht als Pistole die G 160 Q, die mit mechanischer Anzeige arbeitet. Kärcher gibt sie ausdrücklich für Power-Control- und Full-Control-Geräte der Klassen K 4 bis K 5 frei.
Beim Pumpensatz stehen in beiden Listen zwei Ausführungen, die sich bei Motor und Elektrobox unterscheiden. Welche zu deinem Gerät gehört, verrät die Tabelle nicht. Bevor du ein so großes Teil bestellst, lässt du das vom Fachhändler oder vom Kärcher-Kundendienst anhand des Typenschilds bestätigen.
K 4 Classic, Universal Edition und Compact
Beim K 4 Classic und der K 4 Universal Edition sind Motor und Pumpe in der Liste eine Einheit. Statt Pumpensatz, Motor und Elektrobox als getrennte Baugruppen steht dort die Pumpe kpl. KP 2/0-N-UM: beim Classic unter 4.543-017.0, bei der Universal Edition unter 4.543-042.0. Darunter folgen der Schalter kpl. mit Entstörkondensator (Classic 4.744-283.0, Universal Edition 4.744-281.0) und das Netzkabel.
Auch das Zubehör ist ein anderes als bei Power Control:
| Teil | K 4 Classic (1.679-420.0) | K 4 Universal Edition (1.679-300.0) |
|---|---|---|
| Pistole | G 135 Q, 4.775-616.3 | G 180 Q, 2.642-889.0 |
| Hochdruckschlauch | 6 m, 6.396-725.3 | H 9 Q, 2.641-721.0 |
| Reinigungsmittel | Filter mit Schlauch 4.730-156.0 | Tankdeckel mit Schlauch und Filter 4.730-175.0, Tank 5.071-188.0 |
| Gartenschlauch-Kupplung | 6.465-031.0 | 6.465-031.0 |
Der K 4 Compact gehört technisch zur mittleren Bauart mit Pumpensatz. In der Liste der Nummer 1.637-500.0 stehen gleich vier Pumpensätze nebeneinander, darunter „K4 NCR“ (9.005-807.0) und „Compact K4 Micro“ (9.005-884.0). Auch die Pistole steht als Variante da, entweder G 180 Q oder G 135 Q. Hier ist die Rückfrage beim Händler vor der Bestellung besonders sinnvoll.
K 4 WCM und Comfort Premium
Die jüngeren Reihen K 4 WCM und K 4 Comfort Premium arbeiten mit dem Pumpensatz KP 2/0-N/WCM. In der Liste des K 4 WCM trägt er die Nummer 4.533-558.0, beim K 4 Comfort Premium Home 4.533-543.0. Darin stecken der Antrieb, der Zylinderkopf (4.550-162.0), die Elektrobox EB2/5 (4.800-140.3) und ein Kondensator mit 30 µF (6.661-080.3). Außerdem führt Kärcher im Satz einen Liter Spezialöl mit der Nummer 6.288-050.0.
Beim K 4 WCM steht unter derselben Position noch ein zweiter Satz, der „Pumpensatz kpl. K4 WCM“ (9.005-881.0) mit der Micro-Pumpe aus der Power-Control-Reihe. Auch hier klärt der Händler vor der Bestellung, welche Ausführung verbaut ist.
Die Comfort-Premium-Geräte haben eigene Bedienteile. Die Pistole ist die G 180 Q COMFORT!Hold (2.644-434.0), das Strahlrohr der MJ 160 4-in-1 Multi Jet (2.644-431.0), dazu kommt die Schlauchtrommel als Baugruppe (4.776-045.0) mit eigenem Lagersatz.
Ältere K 4 bis etwa 2016
Für die Vorgänger mit Nummern wie 1.180-150.0 (K 4) oder 1.180-310.0 (K 4 Premium) zeigt der Shop ebenfalls vollständige Listen. Sie sind anders gegliedert. Unter einer Gesamtliste („ETL K4 Classic“ bzw. „ETL K4 Premium“) folgen die Baugruppen Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten.
Viele Teile sind seitdem gleich geblieben. Im Pumpensatz des alten K 4 Premium stehen die Gartenschlauch-Kupplung 6.465-031.0 und der Feinfilter 5.731-598.0, dieselben Nummern wie beim aktuellen Power Control. Dazu kommt ein Ventilsatz (ET-Satz Ventil, 9.001-149.0). Für Geräte mit Schlauchtrommel ab Baujahr 2009 führt die Liste den Trommelschlauch H 10 Q 2.643-633.0.
Teile, die in fast jeder K-4-Liste stehen
Für den Abgleich wurden die Ersatzteillisten von 24 K-4-Ausführungen ausgewertet, vom alten K 4 über alle Full-, Power- und Premium-Varianten bis zu Classic, Universal Edition, WCM und Comfort Premium. Einige Teile tauchen fast überall auf:
| Teil | Artikelnummer | Steht in den Listen von |
|---|---|---|
| Gartenschlauch-Kupplung (Anschluss kpl. 3/4) | 6.465-031.0 | allen 24 Ausführungen |
| O-Ring-Set | 2.640-729.0 | allen 24 Ausführungen |
| Feinfilter lang | 5.731-598.0 | allen außer Classic, Universal Edition und K 4.68 MD |
| Dreckfräser DB 160 | 2.642-728.0 | allen außer Classic, Universal Edition, Comfort Premium und K 4.68 MD |
| Hochdruckschlauch H 9 Q | 2.641-721.0 | alter K 4 und K 4 Premium, Full Control und Power Control ohne Premium-Zusatz, WCM, Compact, Universal Edition |
| Pistole G 160 Q | 2.644-327.0 | allen Full-Control- und Power-Control-Ausführungen |
Kupplung, O-Ringe und in den meisten Fällen der Feinfilter lassen sich deshalb ohne große Recherche nachkaufen. Bei Pistole und Schlauch lohnt der Blick in die eigene Liste, bei der Pumpe ist er Pflicht.
Was du selbst tauschst und was in die Werkstatt gehört
Auf seiner Ersatzteilseite schreibt Kärcher, Ersatzteile dürften „lediglich von ausgebildetem Fachpersonal getauscht werden“, und verweist im selben Absatz auf die Garantiebedingungen. Die Betriebsanleitung des K 4 Power Control nennt das Gerät außerdem wartungsfrei und verlangt bei einem beschädigten Netzkabel, es „unverzüglich vom autorisierten Kundendienst erneuern“ zu lassen.
Ohne Werkzeug und ohne Eingriff ins Gehäuse wechselst du alles, was gesteckt oder geschraubt wird:
- Hochdruckschlauch über die Trenntaste an der Pistole. Wie das je Bauart am Gerät aussieht, zeigt die Anleitung K4 Druckschlauch wechseln.
- Pistole und Strahlrohre, die per Quick Connect bzw. Bajonett sitzen.
- O-Ringe an Schlauch, Pistole und Strahlrohr aus dem O-Ring-Set 2.640-729.0.
- Sieb im Wasseranschluss: Kupplung abschrauben, Sieb herausziehen, unter fließendem Wasser reinigen. Die Anleitung des Full Control empfiehlt dafür eine Flachzange.
- Gartenschlauch-Kupplung 6.465-031.0, die auf den Wasseranschluss geschraubt wird.
- Räder und Handgriff, die laut Anleitung ohnehin vom Käufer montiert werden.
In die Werkstatt gehören Pumpensatz, Ventile, Motor, Elektrobox, Kondensator, Schalter und Netzkabel. Innerhalb der 24 Monate Garantie setzt Kärcher das Gerät bei Material- oder Herstellungsfehlern kostenlos instand, ein eigener Eingriff ins Gehäuse kann diesen Anspruch gefährden.
Reparatur oder Ersatzteil: was sich lohnt
Bei den Bauarten mit Pumpensatz steckt in diesem einen Teil fast die komplette Technik: Pumpe, Motor, Elektrobox, Sauganschluss und Hochdruckabgang. Beim Classic ist die Motor-Pumpen-Einheit ebenfalls ein Stück. Fällt also die Pumpe aus, ersetzt der Werkstatttausch den größten Teil des Geräts.
Kärcher bietet dafür den Reparaturservice im myKärcher-Kundenportal an. Das Gerät wird eingeschickt und im hauseigenen Reparaturzentrum zum Festpreis instand gesetzt. Fachhändler reparieren ebenfalls, ihre Preise können laut Kärcher vom Festpreis abweichen. Wie sich Festpreis, Garantie und die Kosten eines neuen Geräts gegeneinander rechnen, steht im Ratgeber Kärcher Hochdruckreiniger reparieren.
Kleine Fehler sind dagegen günstig zu beheben. Viele Druckprobleme gehen auf ein verstopftes Sieb, eine zugesetzte Düse oder einen gequollenen O-Ring zurück. Bevor ein Pumpensatz bestellt wird, lohnt der Blick in die Störungstabelle der Anleitung.
Original oder Nachbau?
Bei Amazon und auf Marktplätzen gibt es zahlreiche Teile „für Kärcher K2 bis K7“: Schläuche, O-Ring-Sätze, Pistolen, Dreckfräser. Kärcher selbst schreibt in der Betriebsanleitung, nur Original-Zubehör und Original-Ersatzteile zu verwenden, weil sie einen sicheren und störungsfreien Betrieb gewährleisten.
Wer zu einem Nachbau greift, prüft drei Dinge:
- Anschluss: Quick Connect am Gerät, Quick Connect an der Pistole und Trommelanschluss sind drei verschiedene Endstücke.
- Druck und Temperatur: Die Kärcher-Schläuche halten 180 bar und 60 °C aus, der K 4 erreicht laut Anleitung höchstens 13 MPa, also 130 bar.
- Maße bei Dichtungen: Ein O-Ring mit falschem Querschnitt dichtet nicht. Die Liste nennt die Maße, etwa 12 x 2,1 mm am Sauganschluss des Power Control.
Die gängigen Verschleiß- und Steckteile gibt es auch im Original bei Amazon, jeweils über die Kärcher-Artikelnummer zugeordnet:
Fazit: Nummer vom Typenschild, dann die Liste
Mit der Artikelnummer vom Typenschild führt der Kärcher-Ersatzteilshop direkt zur Explosionszeichnung deines K 4, auch wenn das Modell seit Jahren ausgelaufen ist. Steckteile wie Schlauch, Pistole, Strahlrohre, O-Ringe und Kupplung bestellst du danach selbst, für die Pumpe klärt der Fachhändler die passende Ausführung.
Bevor du wegen eines Defekts an die Pumpe denkst, lohnt der Blick auf die einfachen Verschleißteile. Und wer den K 4 gleichzeitig erweitern will, findet im Ratgeber Zubehör für Kärcher K4 die freigegebenen Flächenreiniger, Bürsten und Strahlrohre.
Häufige Fragen
Wo finde ich die Explosionszeichnung für den Kärcher K4?
Im Ersatzteilshop auf karcher.com. Auf der Produktseite des Geräts führt der Bereich „Ersatzteile finden“ direkt dorthin, alternativ die Kurz-Ersatzteillisten unter Services und Downloads, wo du die Artikelnummer vom Typenschild eingibst. Der Shop zeigt je Baugruppe eine Zeichnung mit Positionsnummern und darunter eine Tabelle mit Name und Artikelnummer jedes Teils. Das klappt auch bei ausgelaufenen Modellen wie dem K 4 Full Control (1.324-000.0).
Welche Pistole passt an den Kärcher K4 Full Control?
Die Ersatzteilliste des K 4 Full Control nennt die G 160 Q Pistole mit der Artikelnummer 2.644-327.0. Kärcher gibt sie für alle Power-Control- und Full-Control-Geräte der Klassen K 4 und K 5 frei. Sie zeigt die Druckstufe über eine mechanische Anzeige. Die ursprüngliche Full-Control-Pistole hatte eine LED-Anzeige, die mit zwei AAA-Batterien lief.
Wo steht die Artikelnummer beim Kärcher K4?
Auf dem Typenschild am Gerät. Kärcher nennt das Format 1.xxx-xxx.0, etwa 1.324-030.0 für den K 4 Power Control oder 1.679-420.0 für den K 4 Classic. Im Ersatzteilshop funktioniert die Nummer auch ohne Punkt und Strich, also 13240300. Die Modellbezeichnung allein reicht nicht, weil unter „K 4 Compact“ oder „K 4 Power Control“ mehrere Ausführungen mit eigener Teileliste laufen.
Darf ich die Pumpe am Kärcher K4 selbst tauschen?
Kärcher schreibt auf der Ersatzteilseite, dass Ersatzteile nur von ausgebildetem Fachpersonal getauscht werden dürfen, und verweist auf die Garantiebedingungen. Pumpensatz, Motor, Elektrobox und Netzkabel gehören damit in die Werkstatt, das Netzkabel nennt die Betriebsanleitung ausdrücklich als Aufgabe des autorisierten Kundendiensts. Steckbare Teile wie Schlauch, Pistole, Strahlrohre, O-Ringe und das Sieb im Wasseranschluss wechselst du selbst.
Welcher Ersatzschlauch passt an den Kärcher K4 Power Control?
Die Ersatzteillisten von K 4 Power Control (1.324-030.0) und K 4 Full Control (1.324-000.0) führen den H 9 Q Hochdruckschlauch Quick Connect mit 9 Metern, Artikelnummer 2.641-721.0. Er ist für 180 bar und 60 °C ausgelegt. Beim K 4 Power Control Flex Home steht dagegen ein 8-m-PremiumFlex-Schlauch mit der Nummer 6.396-771.3 in der Liste.
Warum stehen beim K4 Power Control zwei Pumpensätze in der Liste?
Kärcher hat den Pumpensatz während der Bauzeit geändert. In der Liste des K 4 Power Control stehen der Pumpensatz K4 FC (9.005-673.0) mit Motor H70 und der Pumpensatz K4 Micro PC (9.005-860.0) mit Motor H65 und Elektrobox Micro. Welcher Satz zu deinem Gerät gehört, steht nicht in der Tabelle. Das klärt ein Kärcher-Fachhändler oder der Kundendienst anhand des Typenschilds.
Gibt es noch Ersatzteile für alte Kärcher K4?
Ja, auch für Modelle, die lange aus dem Sortiment sind. Für den K 4 mit der Nummer 1.180-150.0 und den K 4 Premium (1.180-310.0) zeigt der Ersatzteilshop vollständige Listen, gegliedert in Baugruppen wie Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten. Viele Kleinteile wie die Gartenschlauch-Kupplung 6.465-031.0, das O-Ring-Set 2.640-729.0 und der Feinfilter 5.731-598.0 sind dieselben wie bei aktuellen Modellen.

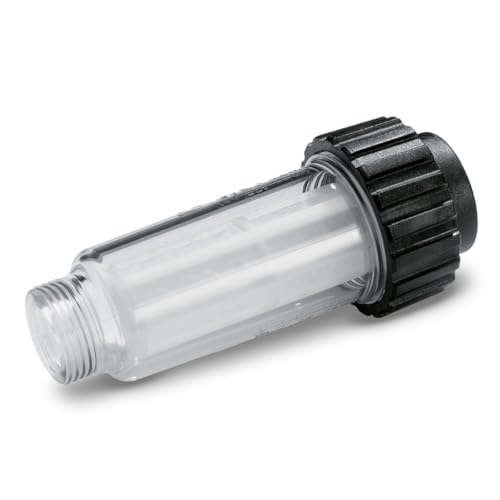

Brauche ich für den Kärcher K4 einen zusätzlichen Wasserfilter?
Im Wasseranschluss jedes K 4 sitzt bereits ein Sieb, bei den meisten Bauarten zusätzlich der Feinfilter 5.731-598.0. Kärcher empfiehlt in der Betriebsanleitung trotzdem den optionalen Wasserfilter 4.730-059.0, den du vor den Wasseranschluss schraubst. Er hält Sand und Partikel aus Brunnen- oder Regenwasser auf, bevor sie das Sieb zusetzen, und lässt sich auswaschen.
