Teileliste und Explosionszeichnung zum K 7 öffnen
Der Weg führt über das Typenschild. Dort steht die Artikelnummer im Format 1.317-xxx.0 bei allen K 7 der letzten Jahre, beim K 7 Power etwa 1.317-150.0, beim K 7 WCM 1.317-400.0, beim K 7 Comfort Premium 1.317-500.0. Ältere Geräte tragen 1.168-xxx.0 (K 7.200 bis K 7.800, K 7 Premium, K 7 Premium eco!ogic) oder 1.447-xxx.0 (K 7 Compact).
Im Ersatzteilshop auf karcher.com öffnet die Nummer die Explosionszeichnung des Geräts. Jede Position hat eine ID, darunter steht eine Tabelle mit Name und Teilenummer. Baugruppen wie der Pumpenkopf öffnen beim Anklicken eine eigene Zeichnung. Beim K 7 Power reicht das hinunter bis zum Kolben (9.002-522.0), zum Dichtungssatz (4.100-834.0) und zum Überströmer-Satz (2.885-186.0).
Drei Zugänge führen zur Liste:
- Produktseite des Geräts mit dem Bereich „Ersatzteile finden“, auch bei Modellen mit dem Hinweis, sie seien nicht mehr im Sortiment
- Suchmaske für Ersatzteillisten unter Services, in die du die Nummer mit oder ohne Punkt und Strich eingibst
- Kärcher-Fachhändler aus der Händlersuche, der Teile auch für woanders gekaufte Geräte bestellt

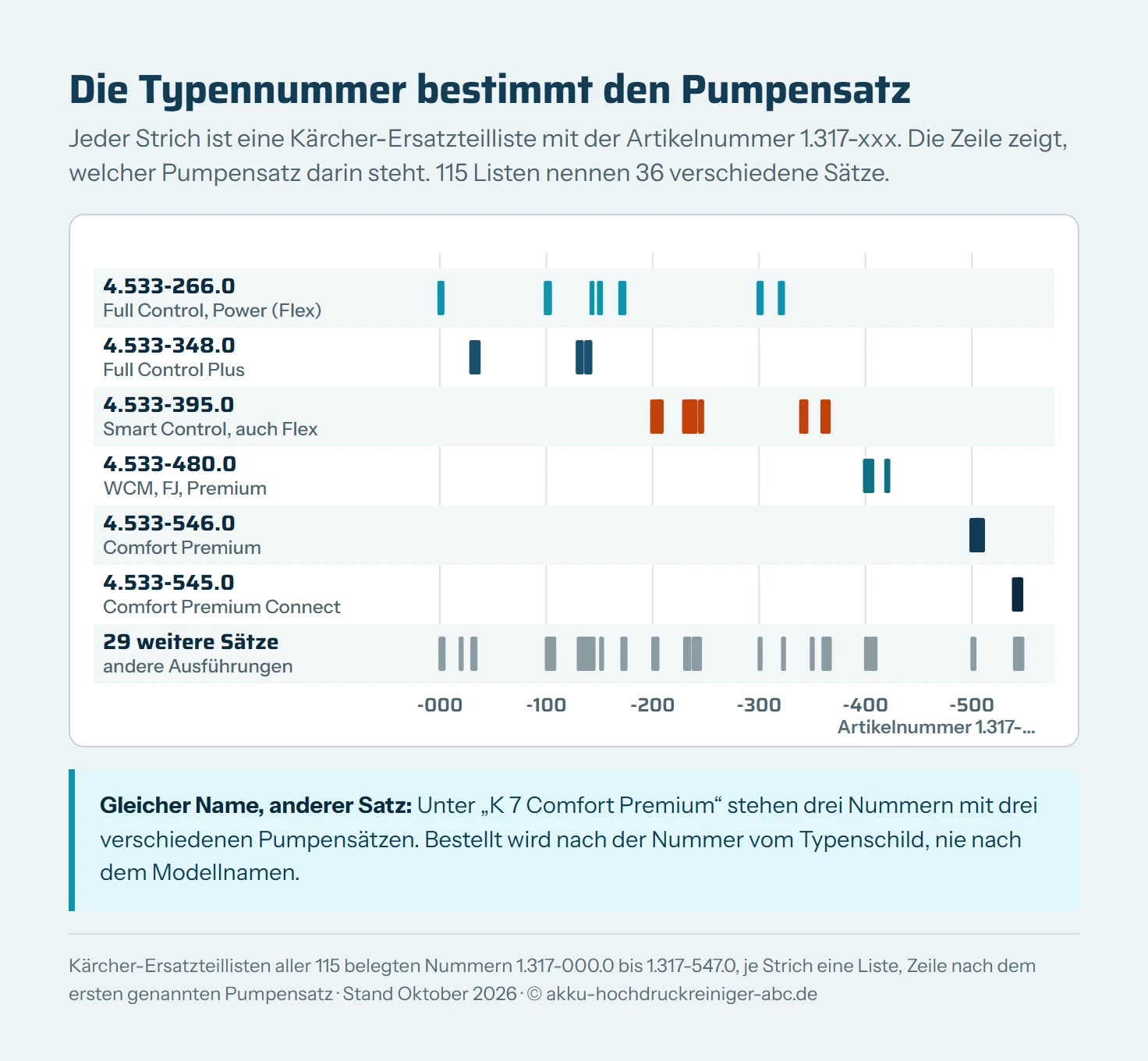

Der Modellname allein reicht beim K 7 selten. Unter dem Namen „K 7 Comfort Premium“ stehen die Nummern 1.317-500.0, -501.0 und -502.0 im Shop, und jede nennt einen anderen Pumpensatz (4.533-546.0, 4.533-569.0 und 4.533-570.0). Beim K 7 Smart Control sind es drei Nummern mit drei Sätzen, beim K 7 WCM vier Sätze auf zehn Nummern.
Welcher Pumpensatz steckt in deinem K 7?
Die aktuellen K 7 liefern laut Kärcher bis zu 180 bar, die Hochdruckschläuche in den Listen sind auf 18 MPa und 60 °C ausgelegt. Im Gehäuse arbeiten dabei verschiedene Pumpensätze, die nur innerhalb ihrer Familie passen. Die Übersicht stammt aus den Kärcher-Ersatzteillisten aller 115 belegten Nummern 1.317-xxx, ergänzt um die 55 Listen der älteren Nummernkreise.
| Familie | Artikelnummern (Auswahl) | Pumpensatz laut Teileliste |
|---|---|---|
| K 7 Full Control, Premium Full Control | 1.317-000.0, -002.0, -100.0, -103.0 | Pumpensatz kpl. K7 2016 4.533-266.0 |
| K 7 Full Control Plus, Premium Full Control Plus | 1.317-030.0 bis -036.0, -130.0 bis -141.0 | K7 FC 2017 4.533-348.0 und K7 2017 4.533-250.0 unter derselben Position |
| K 7 Power, Power Flex, Premium Power | 1.317-150.0, -170.0, -300.0, -320.0 | Pumpensatz kpl. K7 2016 4.533-266.0 |
| K 7 Smart Control, Smart Control Flex, Premium Smart Control | 1.317-200.0, -230.0, -340.0, -360.0 | Pumpensatz kpl. K7 Smart *EU 4.533-395.0 |
| K 7 WCM, WCM FJ, WCM Premium | 1.317-400.0 bis -421.0 | Pumpensatz kpl. KP-7/0-Al *EU 4.533-480.0 |
| K 7 Comfort Premium | 1.317-500.0, -503.0 bis -510.0 | Pumpensatz kpl. KP7-1-AL new *EU 4.533-546.0 |
| K 7 Comfort Premium Connect | 1.317-540.0, -543.0, -545.0, -546.0 | Pumpensatz kpl. KP7-2-AL new PCB *EU 4.533-545.0 |
| K 7 Compact | 1.447-050.0 bis -056.0 | Pumpensatz K7 TCompact 4.533-367.0 |
| K 7.200 bis K 7.800, K 7 Premium, eco!ogic, alter K 7 Compact | 1.168-xxx, 1.447-000.0 bis -007.0 | Baugruppen Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten einzeln gelistet |
Die Endung *EU im Teilenamen steht bei den deutschen Ausführungen. Schweizer und britische Geräte haben eigene Sätze mit *CH und *GB, beim Smart Control etwa 4.533-397.0 und 4.533-396.0. Bevor ein Pumpensatz bestellt wird, bestätigt der Fachhändler die Nummer anhand des Typenschilds.
Was jeder K 7 teilt
Die meisten Ersatzteilfragen drehen sich um Kleinteile, und dort ist der K 7 über alle Generationen hinweg einheitlich. Die Zählung umfasst alle 170 Listen vom K 7.200 bis zum Comfort Premium Connect.
| Teil | Artikelnummer | Steht in den Listen von |
|---|---|---|
| Gartenschlauch-Kupplung (Anschluss kpl. 3/4) | 6.465-031.0 | allen 170 |
| O-Ring-Set für Schlauch, Pistole und Strahlrohre | 2.640-729.0 | allen 170 |
| ET-Satz Überströmer mit Steuerkolben 2.885-408.0 | 2.885-186.0 | allen 170 |
| Ventilbolzen kpl. | 4.584-022.0 | allen 170 |
| Kugellager 6202-2RS | 4.401-198.0 | allen 170 |
| Motorenöl 1 l | 6.288-050.0 | 169 |
| Feinfilter | 5.731-011.0 | 141, fehlt beim Comfort Premium und fast allen WCM |
| Kolben K7 | 9.002-522.0 | 140 |
| ET-Satz Dichtungen | 4.100-834.0 | 122 |
| Dreckfräser DB 180 | 2.642-729.0 | 83 |
| Pistole G 180 Q | 2.642-889.0 | 79 |
Das Motorenöl gehört zum Antrieb. In der Liste des K 7 Power steht es im Motor (4.624-311.0) neben Taumelscheibe, Wellendichtring und Lagern, beim Comfort Premium im Antrieb KP 7 NEW (4.551-380.3). Wer diese Baugruppe öffnet, braucht es, und das ist Arbeit für die Werkstatt.
Für Kupplung, O-Ringe und Überströmer brauchst du also keine Liste. Bei Pistole, Schlauch und Feinfilter lohnt der Blick hinein, beim Pumpensatz ist er Pflicht.
K 7 Power, Full Control und Power Flex
Diese Reihen teilen sich den Pumpensatz 4.533-266.0. Die Nummern unten stammen aus der Liste des K 7 Power (1.317-150.0).
| Teil | Artikelnummer | Hinweis |
|---|---|---|
| Pumpensatz kpl. K7 2016 | 4.533-266.0 | mit Motor, Pumpenkopf und E-Kasten |
| Motor kpl. Ersatz K7 | 4.624-311.0 | Taumelscheibe 13° (4.120-020.3), 1 l Öl |
| Pumpenkopf kpl. K7 *EU | 4.551-181.0 | Zylinderkopf 9.002-525.0, Kolbenführung 4.060-009.0 |
| Düseneinsatz | 4.769-034.0 | im Pumpenkopf |
| E-Kasten kpl. | 4.800-005.3 | |
| Feinfilter | 5.731-011.0 | im Wasserzulauf |
| Pistole G 180 Q | 2.642-889.0 | Druckfeder 5.332-464.0 |
| Strahlrohr VP 180 | 2.642-726.0 | |
| Dreckfräser DB 180 | 2.642-729.0 | |
| Hochdruckschlauch | 6.396-492.0 | 18 MPa, 10 m, 60 °C, Quick Connect |
| Rad D200 | 5.515-071.0 | Blende als ET-Satz 2.885-473.0 |
| Reinigungsmittel-Station | 9.013-417.0 |
Der K 7 Full Control (1.317-000.0) hat denselben Pumpensatz, aber die Pistole G 160 Q (2.644-327.0) und einen 12 Meter langen Schlauch (6.396-540.0). Bei den Premium-Ausführungen mit Schlauchtrommel steht die Schlauchtrommel HD kpl. 4.775-058.0 in der Liste, beim Premium Power mit dem Trommelschlauch 6.396-493.0.
Die Flex-Modelle führen statt des Standardschlauchs den H 10 Q PremiumFlex Anti-Twist (2.643-585.0). Beim Premium Power Flex sitzt er auf der eigenen Schlauchtrommel Flex 4.775-067.0, dort mit dem Schlauch 6.396-536.0.
K 7 Smart Control und Full Control Plus
Beide Reihen stellen den Druck über die Pistole ein, und beide haben eigene Pumpenköpfe. Darin steht zusätzlich ein Hubantrieb (6.440-000.3), den die Pumpenköpfe von Power, Full Control und WCM nicht haben.
Die Smart-Control-Reihe arbeitet mit dem Pumpensatz 4.533-395.0. Er besteht aus dem Antrieb K7 Smart 4.551-326.3, dem Pumpenkopf 4.551-287.0 und einer eigenen Elektrobox (4.800-039.3). Die Pistole G 180 Q Smart Control (2.644-270.0) hat ihre eigene Elektronik, die Liste nennt dafür zwei E-Kästen (4.762-617.3 und 4.762-715.3) und einen Ersatzteilsatz für den Batteriedeckel (2.885-912.0). Als Strahlrohr gehört der MJ 180 4-in-1 (2.644-439.0) dazu.
Beim K 7 Full Control Plus (1.317-030.0) stehen unter derselben Position zwei Pumpensätze, 4.533-348.0 mit dem Pumpenkopf K7 FC (4.551-243.0) und 4.533-250.0 mit dem Pumpenkopf K7 2017 (4.551-164.0). Die Pistole heißt G 180 Q Full Control (4.775-111.3) und hat eine eigene E-Box (4.762-579.3), das Strahlrohr ist wieder der MJ 180 4-in-1. Welcher der beiden Sätze im eigenen Gerät sitzt, zeigt die Liste nicht. Das klärt der Fachhändler über das Typenschild.
K 7 WCM und Comfort Premium
Der K 7 WCM (1.317-400.0) hat den Pumpensatz KP-7/0-Al 4.533-480.0 mit der Pumpe kpl. 4.551-253.0 und dem Antrieb K7 WCM H115 4.551-332.3. Statt des einzelnen Feinfilters steht hier ein Zulauf mit Filter kpl. (4.101-103.0) in der Liste. Pistole und Strahlrohre sind die Standardteile G 180 Q, DB 180 und zweimal VP 180 (2.642-726.0 und der Vario Power Jet 2.644-437.0). Der WCM FJ hat zusätzlich die Schaumdüse FJ 3 (2.645-383.0), der WCM Premium eine Schlauchtrommel (4.775-780.3).
Der K 7 Comfort Premium (1.317-500.0) ist anders aufgebaut. Sein Satz 4.533-546.0 besteht aus dem Antrieb KP 7 NEW 4.551-380.3, dem Pumpenkopf 4.551-386.0 und der Elektrobox EB7 4.800-142.3. Den Feinfilter trägt der Saugdeckel (4.064-079.0), es ist der Feinfilter lang 5.731-598.0, den du aus der K-5-Reihe kennst. Bei den Bedienteilen hat der Comfort Premium eigene Nummern:
- Pistole G 180 Q COMFORT!Hold 2.644-434.0
- Strahlrohr MJ 180 4-in-1 2.644-439.0
- Schaumdüse Top Range 4.764-419.3
- Schlauchtrommel K7 4.776-045.0 mit dem Hochdruckschlauch 6.396-536.0
- Kondensator mit Kabel 40 µF 6.661-073.3
Der Comfort Premium Connect (1.317-540.0) hat den Satz 4.533-545.0 mit dem Pumpenkopf 4.551-379.0, der wieder einen Hubantrieb enthält, und die Pistole G 180 Q Comfort Connect (4.775-617.3) mit eigenem E-Kasten (4.762-694.3). Wie es um Daten und Ausstattung des aktuellen Geräts steht, zeigt die Rezension zum K 7 Comfort Premium.
Ältere K 7: Compact, K 7.700 und Premium eco!ogic
Auch Geräte ohne aktuelle Produktseite haben im Shop vollständige Listen. Der K 7 Compact (1.447-050.0) hat den Pumpensatz K7 TCompact 4.533-367.0. Darin steckt die Pumpe kpl. 4.551-253.0, dieselbe Nummer wie beim K 7 WCM, dazu ein eigener Antrieb (4.551-254.3) und der Kondensator 40 µF (4.101-205.0). Als Schlauch nennt die Liste den H 10 Q PremiumFlex Anti-Twist.
Die Geräte mit 1.168-xxx wie K 7.700, K 7 Premium und K 7 Premium eco!ogic sind nach Baugruppen gegliedert. Beim K 7 Premium (1.168-604.0) heißt die Liste „ETL K7.XXX WCM“ (5.971-407.0) mit den Gruppen Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten. Viele Nummern daraus gelten weiter:
- Pistole G 180 Q (2.642-889.0) und Dreckfräser DB 180 (2.642-729.0)
- Hochdruckschlauch 6.396-555.0 mit 12 Metern, als ältere Variante der Gummischlauch 4.440-872.0 (16 MPa)
- Feinfilter 5.731-011.0, Kolben 9.002-522.0 und Steuerkolben 2.885-408.0 wie bei den neuen Geräten
- als Strahlrohr der VP 160 (2.644-430.0), der auch zum K 5 gehört
Was du selbst wechselst und was zum Kundendienst geht
Die Sicherheitshinweise zum K 7 behalten Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dem autorisierten Kundendienst vor. Ein beschädigtes Netzkabel lässt du laut Kärcher vom Hersteller, vom Kundendienst oder von einer Elektrofachkraft ersetzen. In den Listen von WCM, Compact und Comfort Premium steht sogar Spezialwerkzeug, etwa ein Montagedorn (5.901-224.0).
Ohne Eingriff ins Gehäuse wechselst du alles, was gesteckt oder geschraubt wird:
- Hochdruckschlauch per Lösetaste an der Pistole, bei Trommelgeräten den Trommelschlauch aus der eigenen Liste
- Pistole und Strahlrohre über Quick Connect und Bajonett
- O-Ringe an Schlauch, Pistole und Strahlrohren aus dem Set 2.640-729.0
- Kupplung am Wasseranschluss und das Sieb dahinter
- Räder, Handgriff und Standfuß
Pumpensatz, Pumpenkopf, Antrieb, Elektrobox und Kondensator gehören in die Werkstatt. Wann sich eine Reparatur rechnet und was der Festpreis im Kärcher-Reparaturzentrum abdeckt, steht im Ratgeber Kärcher Hochdruckreiniger reparieren.
Original-Teile oder Nachbau
Für den K 7 gibt es viele Nachbauten, vor allem Schläuche, Pistolen und O-Ring-Sätze „für K 2 bis K 7“. Die Sicherheitshinweise verlangen nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen. Wer trotzdem zu einem Nachbau greift, prüft drei Werte:
- Anschlussart: Trommelschläuche enden anders als die Quick-Connect-Schläuche der Geräte ohne Trommel.
- Druckfestigkeit: Alle K-7-Schläuche in den Listen sind auf 18 MPa ausgelegt, passend zu den 180 bar des Geräts.
- Temperatur: Die Schläuche tragen 60 °C im Namen. Der K 7 verträgt warmes Zulaufwasser, ein Ersatz muss das ebenfalls können.
Die Teile, die an die meisten K 7 passen, gibt es im Original bei Amazon, jeweils über die Kärcher-Nummer zugeordnet:
Welche Strahlrohre, Flächenreiniger und Verlängerungen Kärcher für die einzelnen K-7-Modelle freigibt, steht im Ratgeber Zubehör für Kärcher K7.
Fazit: erst die Nummer, dann das Teil
Mit der Artikelnummer vom Typenschild öffnet der Kärcher-Shop die Teileliste genau deines K 7, auch wenn das Gerät seit Jahren nicht mehr verkauft wird. Kupplung, O-Ringe und Überströmer bestellst du ohne große Prüfung, bei Pistole, Schlauch und Feinfilter helfen die Tabellen oben.
Beim Pumpensatz entscheidet die Nummer über das Teil, der Name hilft dort kaum. Lass die passende Ausführung vom Fachhändler bestätigen, bevor du bestellst, oder gib das Gerät gleich zum Kundendienst.
Häufige Fragen
Wo finde ich die Explosionszeichnung für den Kärcher K7?
Im Ersatzteilshop auf karcher.com. Du gibst dort die Artikelnummer vom Typenschild ein, beim K 7 Power zum Beispiel 1.317-150.0, und bekommst je Baugruppe eine Zeichnung mit Positionsnummern und eine Tabelle mit Name und Teilenummer. Das klappt auch für Geräte, die Kärcher nicht mehr verkauft, etwa den K 7 Smart Control (1.317-200.0) oder den alten K 7 Premium (1.168-604.0).
Welcher Pumpensatz passt in den Kärcher K7 Smart Control?
Bei der deutschen Ausführung 1.317-200.0 der Pumpensatz kpl. K7 Smart *EU mit der Nummer 4.533-395.0. Denselben Satz nennen 23 Listen der Reihen Smart Control, Smart Control Flex und Premium Smart Control. Die Schweizer und britischen Ausführungen tragen eigene Sätze (4.533-397.0 und 4.533-396.0), einige jüngere Premium-Nummern wie 1.317-241.0 bis -244.0 ebenfalls.
Welcher Hochdruckschlauch passt an den Kärcher K7?
Das hängt an der Ausführung. K 7 Power, Smart Control, Full Control Plus und WCM führen den 10-m-Schlauch 6.396-492.0 (18 MPa, 60 °C, Quick Connect), der K 7 Full Control den 12-m-Schlauch 6.396-540.0. Die Flex-Modelle haben den H 10 Q PremiumFlex Anti-Twist (2.643-585.0). Geräte mit Schlauchtrommel brauchen den Trommelschlauch ihrer Liste, beim Comfort Premium 6.396-536.0.
Passen Ersatzteile vom Kärcher K5 an den K7?
Einige. Gartenschlauch-Kupplung 6.465-031.0, O-Ring-Set 2.640-729.0 und die Pistolen G 180 Q (2.642-889.0) und G 160 Q (2.644-327.0) tragen in beiden Klassen dieselben Nummern. Beim Feinfilter steht in den meisten K-7-Listen der 5.731-011.0, nur der K 7 Comfort Premium nutzt den Feinfilter lang 5.731-598.0 wie der K 5. Pumpensätze und Dreckfräser unterscheiden sich, der K 7 hat den DB 180 statt des DB 160.
Gibt es noch Ersatzteile für alte Kärcher K7 wie K 7.700 oder K 7 Premium eco!ogic?
Ja. Der Ersatzteilshop führt Listen für die Nummernkreise 1.168-xxx (K 7.200 bis K 7.800, K 7 Premium, K 7 Premium eco!ogic) und 1.447-xxx (K 7 Compact). Die älteren Listen sind nach Baugruppen sortiert. Viele Nummern darin gelten bis heute, etwa die Kupplung 6.465-031.0, das O-Ring-Set, der Feinfilter 5.731-011.0, die Pistole G 180 Q und der Dreckfräser DB 180.
Darf ich am Kärcher K7 selbst Ersatzteile einbauen?
Steckteile wie Schlauch, Pistole, Strahlrohre, O-Ringe und die Kupplung tauschst du selbst. Die Sicherheitshinweise zum K 7 behalten Reparaturen und Arbeiten an elektrischen Bauteilen dem autorisierten Kundendienst vor, ein beschädigtes Netzkabel ersetzt der Hersteller, der Kundendienst oder eine Elektrofachkraft. Pumpensatz, Antrieb und Elektrobox gehören damit in die Werkstatt.
