Teileliste und Explosionszeichnung zum K 5 öffnen
Der Weg führt über das Typenschild. Dort steht die Artikelnummer im Format 1.xxx-xxx.0, beim K 5 Power Control etwa 1.324-550.0, beim K 5 Classic 1.950-700.0, beim K 5 Compact 1.630-750.0. Der Ersatzteilshop auf karcher.com nimmt die Nummer mit Punkt und Strich an oder als achtstellige Zahl ohne Trennzeichen.
Hinter der Nummer liegt die Explosionszeichnung des Geräts. Jede Position hat dort eine ID, darunter steht eine Tabelle mit Name und Artikelnummer. Baugruppen wie der Pumpensatz öffnen beim Anklicken eine eigene Zeichnung mit ihren Einzelteilen, beim K 5 Power Control bis hinunter zum Kolben (9.001-927.0) und zum Dichtungssatz der Kolbenführung (4.100-832.0).
Drei Zugänge führen dorthin:
- Produktseite des Geräts auf karcher.com mit dem Bereich „Ersatzteile finden“. Er funktioniert auch auf Seiten mit dem Hinweis, das Modell sei nicht mehr im Sortiment.
- Suchmaske für Ersatzteillisten unter Services und Downloads, in die du die Artikelnummer eingibst.
- Kärcher-Fachhändler aus der Händlersuche. Er bestellt Teile auch dann, wenn du das Gerät woanders gekauft hast.
Der Modellname allein reicht oft nicht. Unter „K 5 Compact“ laufen vier Nummern (1.630-720.0, 1.630-724.0, 1.630-750.0, 1.630-753.0) mit zwei völlig verschiedenen Listen. Auch der K 5 Power Control steht als 1.324-550.0, als Home-Set 1.324-553.0 und in zwei Premium-Ausführungen mit Schlauchtrommel im Shop.
Welche Bauart steckt in deinem K 5?
Laut Datenblatt liefern die aktuellen K-5-Geräte 145 bar und bis zu 500 Liter pro Stunde. Im Gehäuse arbeiten trotzdem sechs verschiedene Antriebe, und die Pumpenteile passen nur innerhalb der eigenen Familie. Die folgende Übersicht stammt aus den Kärcher-Ersatzteillisten von 46 K-5-Ausführungen.
| Familie | Artikelnummern | Antrieb laut Teileliste |
|---|---|---|
| K 5 Classic | 1.950-700.0, Home 1.950-702.0, Car & Home 1.950-706.0 | Pumpe kpl. KP-2/0-AL-UM 4.543-018.0 als Motor-Pumpen-Einheit |
| K 5 Start FJ | 1.679-610.0, Home 1.679-611.0 | Pumpe kpl. KP-2/0-AL-UM 4.543-000.0 |
| K 5 Full Control | 1.324-500.0, 1.324-503.0, Premium 1.324-600.0 und 1.324-603.0 | Pumpensatz kpl. K5 FC 9.005-672.0 |
| K 5 Full Control Plus | 1.324-520.0, Premium 1.324-630.0 und 1.324-633.0 | Pumpensatz K5 FC Premium Plus 9.005-671.0 mit Hubantrieb oder K5 FC Plus 9.005-780.0 |
| K 5 Power Control, Power Control Flex | 1.324-550.0 bis 1.324-574.0, 1.324-700.0 bis 1.324-713.0 | Pumpe Set kpl. K5 T-Pump 9.005-854.0, in den meisten Listen zusätzlich K5 FC 9.005-672.0 |
| K 5 Smart Control | 1.324-650.0, -670.0, -673.0, -687.0, -732.0, -735.0, -739.0 | Pumpe Set kpl. K5 SCR 9.005-855.0 mit Hubantrieb, ältere Listen zusätzlich 9.005-825.0 |
| K 5 Compact | 1.630-750.0, Home 1.630-753.0 | Pumpensatz Compact K5 NCR 9.005-796.0 oder Compact T-Pump 9.005-883.0 |
| K 5 WCM | 1.324-400.0, Premium 1.324-460.0 und 1.324-462.0 | KP 2/0-Al/WCM 4.533-559.0 oder K5 WCM 9.005-882.0 |
| K 5 Comfort Premium | 1.324-800.0 bis 1.324-807.0, Connect 1.324-840.0 und 1.324-843.0 | KP 2/0-AL/WCM 4.533-547.0, Connect KP 2/1-AL/WCM 4.533-548.0 |
| Ältere Reihen | K 5 Home 1.180-637.0, K 5 Premium Home 1.181-317.0, K 5.700 1.181-300.0, K 5.800 eco!ogic 1.181-250.0, ältere Compact 1.630-720.0 | Baugruppen Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten einzeln gelistet |
Steht dieselbe Positionsnummer in einer Liste zweimal, hat Kärcher das Teil während der Bauzeit geändert. Beim K 5 Power Control betrifft das ausgerechnet den Pumpensatz. Unter Position 109 stehen T-Pump und FC nebeneinander. Bevor ein so teures Teil bestellt wird, bestätigt der Fachhändler die Ausführung anhand des Typenschilds.
Was fast jeder K 5 teilt

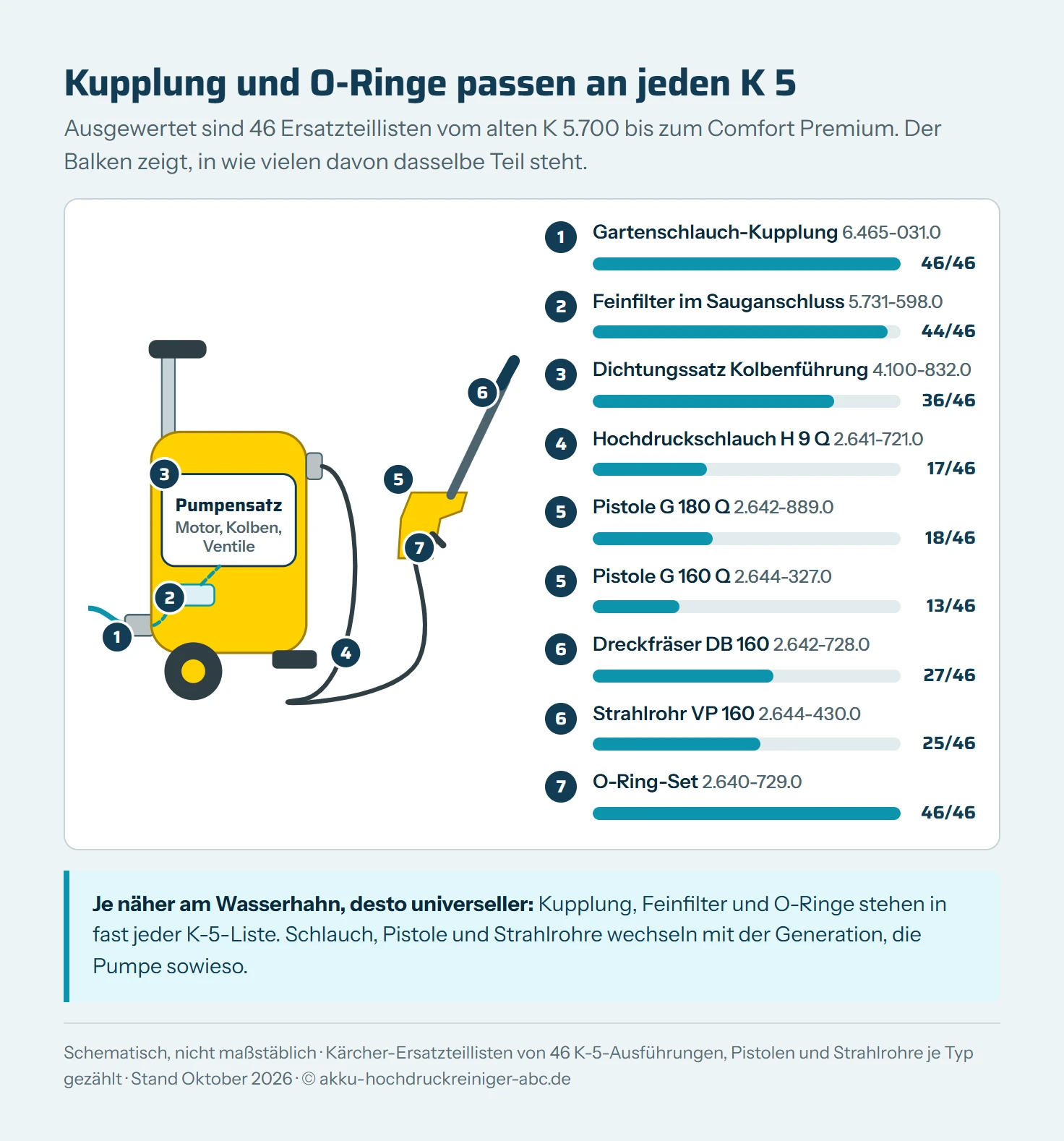

Die meisten Ersatzteilfragen drehen sich um Kleinteile, und dort ist der K 5 erstaunlich einheitlich. Je näher ein Teil am Wasserhahn sitzt, desto öfter steht es in den Listen.
| Teil | Artikelnummer | Steht in den Listen von |
|---|---|---|
| Gartenschlauch-Kupplung (Anschluss kpl. 3/4) | 6.465-031.0 | allen 46 Ausführungen |
| O-Ring-Set | 2.640-729.0 | allen 46 Ausführungen |
| Feinfilter lang | 5.731-598.0 | 44 Ausführungen, nicht beim K 5 Start FJ |
| Dichtungssatz Kolbenführung | 4.100-832.0 | 36 Ausführungen, nicht bei Classic, Start FJ und Comfort Premium |
| Dreckfräser DB 160 | 2.642-728.0 | 27 Ausführungen, nicht bei Smart Control, Full Control Plus, Comfort Premium, dem älteren Compact und zwei Altgeräten |
| Strahlrohr VP 160 Vario Power | 2.644-430.0 | 25 Ausführungen |
| Pistole G 180 Q | 2.642-889.0 | 18 Ausführungen: Classic, Start FJ, Compact, WCM und die älteren Reihen |
| Hochdruckschlauch H 9 Q, 9 m | 2.641-721.0 | 17 Ausführungen: Classic, Start FJ, Compact, Full Control, WCM und zwei Altgeräte |
| Pistole G 160 Q | 2.644-327.0 | 13 Ausführungen: Full Control und Power Control samt Flex |
Für Kupplung, O-Ringe und Feinfilter brauchst du also keine Liste. Bei der Pistole lohnt sie sich, beim Pumpensatz ist sie Pflicht.
K 5 Power Control und Power Control Flex
Diese Familie ist die häufigste im Bestand und hat die längste Liste. Die Nummern unten stammen aus den Listen von K 5 Power Control (1.324-550.0) und K 5 Power Control Flex (1.324-700.0).
| Teil | Artikelnummer | Hinweis |
|---|---|---|
| Pistole G 160 Q | 2.644-327.0 | mit Druckanzeige, Druckfeder 5.332-464.0 |
| Strahlrohr VP 160 Vario Power | 2.644-430.0 | Power Control Home und Premium Power Control: VP 145 (2.642-725.0) |
| Dreckfräser DB 160 | 2.642-728.0 | |
| Hochdruckschlauch Power Control | 6.396-492.0 | 18 MPa, 10 m, 60 °C, Quick Connect |
| Hochdruckschlauch Power Control Flex | 6.396-971.3 | 16 MPa, 10 m, 40 °C, Quick Connect |
| Pumpe Set kpl. K5 (T-Pump) | 9.005-854.0 | neuere Ausführung |
| Pumpensatz kpl. K5 FC | 9.005-672.0 | ältere Ausführung |
| Geradschubführung kpl. | 9.013-340.0 | mit Kolben 9.001-927.0 und Dichtungen 4.100-832.0 |
| Sauganschluss kpl. FC | 9.013-345.0 | mit O-Ring 12 x 2,1 |
| Feinfilter lang | 5.731-598.0 | sitzt im Wasseranschluss |
| Kondensator | 9.085-095.0 (32 µF) oder 9.085-086.0 (35 µF) | je nach Elektrobox |
| Rad paarweise | 9.002-438.0 | |
| Teleskop-Handgriff (ET-Satz) | 9.002-448.0 | |
| Aufnahme Reinigungsmittel (ET-Satz) | 9.002-423.0 | für die Plug-n-Clean-Flasche |
Innerhalb des T-Pump-Satzes stehen wieder zwei Motoren (4.100-707.0 und 9.002-648.0) und zwei Elektroboxen mit 32 und 35 µF. Die Liste zeigt die Varianten, die Zuordnung zu deinem Gerät klärt auch hier der Händler.
Bei den Set-Varianten kommen Teile dazu. Die Home-Sets führen den Flächenreiniger T 5 (2.644-084.0), der K 5 Power Control Flex Home statt des Standardschlauchs den H 10 Q PremiumFlex Anti-Twist (2.643-585.0). Die Premium-Ausführungen mit Schlauchtrommel haben eigene Trommeln, beim Premium Power Control die Schlauchtrommel FC 9.013-643.0, beim Premium Power Control Flex die 9.013-756.0.
K 5 Full Control und Smart Control
Der K 5 Full Control (1.324-500.0) ist der Vorgänger des Power Control und läuft mit dem Pumpensatz K5 FC 9.005-672.0, den du aus der Power-Control-Liste kennst. Ab Werk hatte er eine Pistole mit LED-Druckanzeige und Batteriefach, in der heutigen Liste steht dafür die G 160 Q (2.644-327.0). Dazu kommen der H 9 Q (2.641-721.0), zweimal der VP 160 und der DB 160.
Der K 5 Full Control Plus (1.324-520.0) weicht ab. Er hat die Pistole G 180 Q Full Control (4.775-111.3) mit eigener Elektronik (E-Box Pistole 4.762-579.3) und das Strahlrohr MJ 145 3-in-1 Multi Jet Full Control (2.643-906.0). Der Pumpensatz steht in zwei Ausführungen da, 9.005-671.0 und 9.005-780.0.
Die Smart-Control-Reihe arbeitet mit dem Pumpe Set K5 SCR 9.005-855.0. Darin steckt wie beim Full Control Plus ein Hubantrieb (6.440-000.3), den die Sätze von Full Control und Power Control nicht haben, dazu eine eigene Elektrobox (9.013-117.3). Die Pistole ist die G 180 Q Smart Control (2.644-270.0), das Strahlrohr wieder der MJ 145. Die G 160 Q aus dem Power-Control-Programm steht in keiner Smart-Control-Liste.
K 5 Classic, Start FJ und Compact
Beim K 5 Classic sind Motor und Pumpe ein Bauteil. Die Liste nennt die Pumpe kpl. KP-2/0-AL-UM 4.543-018.0 mit dem Pumpenkopf 4.551-355.0. Das Zubehör ist einfach gehalten: Pistole G 180 Q (2.642-889.0), Schlauch H 9 Q, Strahlrohre VP 160 und DB 160. Reinigungsmittel saugt der Classic über einen Schlauch mit Filter an, die Liste führt ihn als 4.730-126.0.
Der K 5 Start FJ (1.679-610.0) ist technisch sehr nah dran. Er hat die Pumpe 4.543-000.0, denselben Pumpenkopf, die Schaumdüse FJ 3 (2.645-383.0) und als einziger K 5 keinen Feinfilter 5.731-598.0 in der Liste.
Der aktuelle K 5 Compact (1.630-750.0) hat einen eigenen Pumpensatz. Die Liste nennt Compact K5 NCR 9.005-796.0 und Compact T-Pump 9.005-883.0, beide mit dem Motor 4.100-707.0, den auch der Power Control nutzt. Pistole und Schlauch sind die einfachen Varianten G 180 Q und H 9 Q, dazu der Reinigungsmittelschlauch 9.013-596.0. Die ältere Ausführung 1.630-720.0 ist dagegen nach Baugruppen gegliedert, mit Pumpenkopf Alu (9.002-456.0), Ventilsatz (4.100-829.0) und eigenem Motor (9.001-878.0).
K 5 WCM und Comfort Premium
Bei den WCM-Geräten gehört zum Pumpensatz ein Liter Motorenöl. Beim K 5 WCM (1.324-400.0) heißt der Satz KP 2/0-Al/WCM 4.533-559.0, mit Antrieb (4.551-384.3), Pumpenkopf (4.551-417.3), Elektrobox EB2/5 (4.800-140.3) und dem Öl (6.288-050.0). Als zweite Ausführung steht der Pumpensatz K5 WCM 9.005-882.0 in der Liste. Pistole, Schlauch und Strahlrohre sind die Standardteile G 180 Q, H 9 Q, VP 160 und DB 160, die Premium-Variante hat zusätzlich eine Schlauchtrommel (4.775-780.3).
Der K 5 Comfort Premium (1.324-800.0) hat denselben Antrieb im Satz 4.533-547.0. Die Connect-Ausführung hat einen anderen Satz (KP 2/1-AL/WCM 4.533-548.0) mit einem Pumpenkopf, den die Liste als „mit FC“ führt (4.551-416.3). Bei den Bedienteilen hat diese Reihe eigene Nummern:
- Pistole G 180 Q COMFORT!Hold 2.644-434.0, bei Connect die G 180 Q Comfort Connect 4.775-617.3
- Strahlrohr MJ 160 4-in-1 Multi Jet 2.644-431.0
- Schaumdüse Top Range 4.764-419.3
- Schlauchtrommel 4.776-045.0 mit dem Hochdruckschlauch 6.396-536.0
Ältere K 5: Premium, 5.700, eco!ogic und 5.20 M
Auch Geräte ohne aktuelle Produktseite haben im Shop vollständige Listen. Beim K 5 Premium Home (1.181-317.0), dem K 5.700 (1.181-300.0) und den eco!ogic-Modellen ist die Liste nach Baugruppen sortiert: Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten. Der K 5.20 M Plus (1.069-894.0) gliedert sich ähnlich, mit „E-Geräteschrank“ statt E-Kasten.
Viele Nummern aus diesen Listen gelten weiter. Im Pumpensatz des K 5 Premium stehen die Kupplung 6.465-031.0, der Feinfilter 5.731-598.0, ein Ventilsatz (4.100-829.0) und der Düseneinsatz 4.769-035.0. Als Pistole führt die Liste die G 180 Q, für die Schlauchtrommel den Trommelschlauch H 10 Q (2.643-633.0). Beim Motor gibt es zwei Ausführungen (9.001-814.0 und 9.002-046.0), die Zuordnung klärt wieder der Händler.
Was du selbst wechselst und was zum Kundendienst geht
Die Betriebsanleitung des K 5 Power Control nennt das Gerät wartungsfrei. Reparaturen und Arbeiten an elektrischen Bauteilen behält sie dem autorisierten Kundendienst vor, ein beschädigtes Netzkabel lässt du vom Hersteller, vom Kundendienst oder von einer Elektrofachkraft ersetzen. Auf seiner Ersatzteilseite schreibt Kärcher außerdem, dass Ersatzteile nur ausgebildetes Fachpersonal einbauen darf.
Ohne Eingriff ins Gehäuse wechselst du alles, was gesteckt oder geschraubt wird:
- Hochdruckschlauch per Lösetaste an der Pistole
- Pistole und Strahlrohre über Quick Connect und Bajonett
- O-Ringe an Schlauch, Pistole und Strahlrohren aus dem Set 2.640-729.0
- Kupplung am Wasseranschluss und das Sieb dahinter, das die Anleitung zum Reinigen herausziehen lässt
- Räder, Handgriff und Standfuß, die du beim Aufbau ohnehin selbst montierst
Pumpensatz, Ventile, Motor, Elektrobox und Kondensator kommen in die Werkstatt. Innerhalb der Garantie behebt Kärcher Material- und Herstellungsfehler kostenlos, ein eigener Eingriff ins Gehäuse setzt diesen Anspruch aufs Spiel. Wann sich eine Reparatur rechnet und was der Festpreis im Kärcher-Reparaturzentrum abdeckt, steht im Ratgeber Kärcher Hochdruckreiniger reparieren.
Hinter fehlendem Druck steckt oft eine einfache Ursache. Die Störungstabelle der Anleitung nennt für fehlenden Druck zuerst das Strahlrohr in Stellung SOFT, zu wenig Zulaufwasser, ein verschmutztes Sieb und Luft im System. Wie du den K 5 richtig entlüftest und welche Zulaufmenge er braucht, erklärt die Kärcher K5 Bedienungsanleitung.
Original-Teile oder Nachbau
Für den K 5 gibt es viele Nachbauten, vor allem Schläuche, Pistolen und O-Ring-Sätze „für K 2 bis K 7“. Die Anleitung verlangt Original-Zubehör und Original-Ersatzteile und warnt ausdrücklich, nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen zu verwenden.
Wer trotzdem zu einem Nachbau greift, achtet auf drei Punkte:
- Anschlussart: Ein Schlauch für Geräte mit Trommel endet anders als der Quick-Connect-Schlauch der Geräte ohne Trommel.
- Druckfestigkeit: Der K 5 erreicht laut Anleitung einen höchstzulässigen Druck von 14,5 MPa, also 145 bar. Der Schlauch des Power Control ist für 18 MPa ausgelegt, der des Power Control Flex für 16 MPa.
- Temperatur: Die Schläuche tragen 40 oder 60 °C im Namen. Ein Ersatz sollte mindestens denselben Wert haben.
Die Teile, die an den meisten K 5 passen, gibt es auch im Original bei Amazon, jeweils über die Kärcher-Artikelnummer zugeordnet:
Fazit: erst die Nummer, dann das Teil
Mit der Artikelnummer vom Typenschild öffnet der Kärcher-Shop die Teileliste genau deines K 5, auch wenn das Gerät seit Jahren nicht mehr verkauft wird. Kupplung, O-Ringe und Feinfilter bestellst du danach ohne große Prüfung, bei Schlauch und Pistole hilft der Blick in die Tabellen oben.
Beim Pumpensatz stehen in vielen Listen zwei Ausführungen. Bevor du ihn bestellst, lässt du die passende vom Fachhändler bestätigen, oder du gibst das Gerät gleich zum Kundendienst. Wer zunächst den Zustand des eigenen Modells einschätzen will, findet in der Rezension zum K 5 Power Control Flex Ausstattung und Daten des aktuellen Nachfolgers.
Häufige Fragen
Wo finde ich die Explosionszeichnung für den Kärcher K5?
Im Ersatzteilshop auf karcher.com. Du gibst dort die Artikelnummer vom Typenschild ein, zum Beispiel 1.324-550.0 für den K 5 Power Control, und bekommst je Baugruppe eine Zeichnung mit Positionsnummern samt Tabelle mit Name und Artikelnummer. Das klappt auch für Geräte, die Kärcher längst nicht mehr verkauft, etwa den K 5 Premium Home (1.181-317.0) oder den K 5.20 M Plus (1.069-894.0).
Welcher Pumpensatz passt in den Kärcher K5 Power Control?
In der Liste des K 5 Power Control (1.324-550.0) stehen zwei Sätze unter derselben Position: das Pumpe Set kpl. K5 mit T-Pump (9.005-854.0) und der ältere Pumpensatz kpl. K5 FC (9.005-672.0). Sie unterscheiden sich bei Pumpe, Motor und Elektrobox. Welcher in deinem Gerät sitzt, zeigt die Liste nicht. Das klärt ein Kärcher-Fachhändler oder der Kundendienst über das Typenschild.
Welcher Hochdruckschlauch passt an den Kärcher K5?
Das hängt an der Generation. K 5 Classic, Compact, Full Control und WCM führen den H 9 Q mit 9 Metern (2.641-721.0). Beim K 5 Power Control steht der 10-m-Schlauch 6.396-492.0 in der Liste, beim Power Control Flex der 6.396-971.3 und beim Power Control Flex Home der H 10 Q PremiumFlex Anti-Twist (2.643-585.0). Geräte mit Schlauchtrommel haben eigene Trommelschläuche.
Passen Ersatzteile vom Kärcher K4 an den K5?
Viele Steck- und Verschleißteile ja. Gartenschlauch-Kupplung 6.465-031.0, O-Ring-Set 2.640-729.0, Feinfilter 5.731-598.0, Pistole G 160 Q, Strahlrohr VP 160 und Dreckfräser DB 160 tragen in den Listen von K 4 und K 5 Power Control dieselben Nummern. Die Pumpensätze tragen eigene Nummern, beim K 5 9.005-672.0 (FC) und 9.005-854.0 (T-Pump), beim K 4 9.005-673.0 (FC) und 9.005-860.0 (Micro).
Welche Pistole gehört zum Kärcher K5 Smart Control?
Die Liste des K 5 Smart Control (1.324-650.0) nennt die G 180 Q Smart Control mit der Artikelnummer 2.644-270.0, dazu das Strahlrohr MJ 145 3-in-1 Multi Jet Full Control (2.643-906.0). Die G 160 Q aus der Power-Control-Reihe steht in keiner Liste der Smart-Control-Reihe.
Gibt es noch Ersatzteile für den Kärcher K5 Premium?
Ja. Für den K 5 Premium Home (1.181-317.0) zeigt der Shop eine vollständige Liste, gegliedert in Gehäuse, Pumpensatz, Motor, Zubehör und E-Kasten. Viele Nummern darin gelten noch heute, etwa die Kupplung 6.465-031.0, der Feinfilter 5.731-598.0, die Pistole G 180 Q (2.642-889.0) und der Dreckfräser DB 160. Für die Schlauchtrommel steht der Trommelschlauch H 10 Q (2.643-633.0) in der Liste.
Darf ich am Kärcher K5 selbst Ersatzteile einbauen?
Steckteile wie Schlauch, Pistole, Strahlrohre, O-Ringe, die Kupplung und das Sieb im Wasseranschluss tauschst du selbst. Die K-5-Anleitungen behalten Reparaturen und Arbeiten an elektrischen Bauteilen dem autorisierten Kundendienst vor, ein beschädigtes Netzkabel ersetzt der Hersteller, der Kundendienst oder eine Elektrofachkraft. Pumpensatz, Motor und Elektrobox gehören damit in die Werkstatt.
