Teileliste und Explosionszeichnung zum K 2 aufrufen
Den Schlüssel trägt das Typenschild. Jeder K 2 hat dort eine Artikelnummer im Format 1.673-xxx.0, der K 2 Power Control etwa 1.673-600.0, der K 2 Classic 1.673-570.0 und die Universal Edition 1.673-010.0. Der Ersatzteilshop auf karcher.com nimmt die Nummer mit Punkt und Strich oder als achtstellige Zahl ohne Trennzeichen an.
Danach erscheint die Explosionszeichnung. Jede Position hat eine Nummer, darunter folgt die Tabelle mit Bezeichnung und Ersatzteilnummer. Baugruppen wie die Pumpe lassen sich aufklappen und zeigen ihre Einzelteile bis zum Kolbensatz.
Im Nummernkreis 1.673-000.0 bis 1.673-999.0 kennt der Kärcher-Shop 192 belegte Nummern mit eigener Teileliste. Viele davon tragen denselben Modellnamen. Unter „K 2 Compact“ laufen zwei Generationen, eine ältere im Bereich 1.673-121.0 bis 1.673-142.0 und die jüngere ab 1.673-500.0. Der Modellname allein führt deshalb oft zur falschen Liste.
Einen Sonderfall gibt es beim K 2 Premium FJ (1.673-537.0). Die Teileliste führt ihn unter dem internen Namen „K 2 Start Plus FJ BB“. Die Teile sind dieselben, nur der Name in der Liste weicht ab.
Welche K-2-Generation steht bei dir?
Die Nummer verrät die Bauart. Nach Nummernbereichen geordnet, ergeben die 192 Listen neun Familien:
| Familie | Artikelnummern | Aufbau der Liste | Pumpe laut Liste |
|---|---|---|---|
| K 2.100 bis K 2.990 | einzelne Nummern zwischen 1.673-100.0 und 1.673-290.0 | nach Baugruppen (Gehäuse, Pumpensatz, Motor, Zubehör) | Pumpensatz 0.117-136.0 oder 0.117-137.0 |
| K 2 Compact, ältere Generation | 1.673-121.0 bis 1.673-142.0 | Baugruppen, meist plus Ersatzteilliste von 2017 | Pumpensatz 0.117-139.0, in 17 von 20 Listen zusätzlich KP 2/0 4.533-269.0 |
| K 2 Basic, K 2, K 2 Premium | 1.673-150.0 bis -159.0, -220.0 bis -252.0, -300.0 bis -319.0 | Baugruppen, teils plus Ersatzteilliste von 2017 | Pumpensatz 0.117-139.0, in gut der Hälfte der Listen zusätzlich KP 2/0 4.533-269.0 |
| K 2 Full Control, Premium Full Control | 1.673-400.0 bis 1.673-429.0 | eine Ersatzteilliste | KP 2/0 4.533-269.0 |
| K 2 Compact, aktuelle Generation | 1.673-500.0 bis 1.673-514.0 | eine Ersatzteilliste | KP 2/0 4.533-269.0 oder 4.533-393.0 |
| K 2 Start, K 2 Premium, Premium FJ | 1.673-520.0 bis 1.673-539.0 | eine Ersatzteilliste | Pumpe kpl. 4.543-025.0 |
| K 2 Classic | 1.673-570.0 bis 1.673-576.0 | eine Ersatzteilliste | Pumpe kpl. 4.543-015.0 |
| K 2 Universal Edition | 1.673-000.0 bis 1.673-010.0 | eine Ersatzteilliste | Pumpe kpl. 4.543-015.0 |
| K 2 Power Control, Premium Power Control | 1.673-600.0 bis 1.673-633.0 | eine Ersatzteilliste | Pumpe kpl. 4.543-025.0 |
Die Bezeichnungen mit Sternchen am Ende, etwa „*EU“, „*GB“ oder „*CH“, stehen für die Landesausführung. Sie unterscheiden sich beim Netzstecker und bei der Pumpe kpl., die es für Großbritannien (4.543-023.0, 4.543-034.0) und die Schweiz (4.543-035.0, 4.543-040.0) mit eigenen Nummern gibt. Für ein in Deutschland gekauftes Gerät gilt die EU-Ausführung.
Die Pumpe: eine Einheit in zwei Leistungsstufen

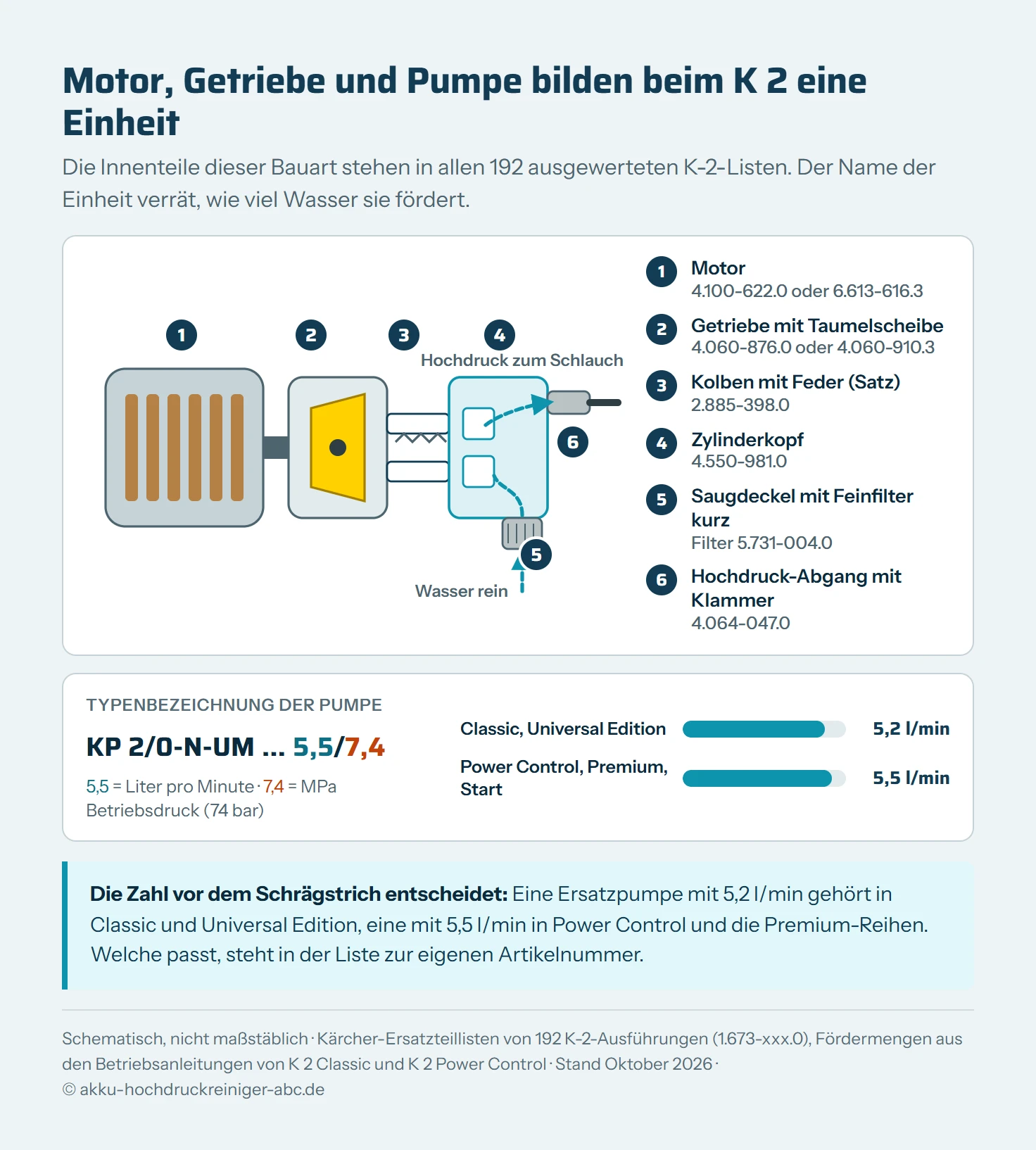

Beim K 2 sitzen Motor, Getriebe und Pumpe in einem gemeinsamen Gehäuse. Kärcher nennt die Baugruppe KP 2/0. Ihre Innenteile, vom Kolbensatz bis zum Zylinderkopf, stehen mit denselben Nummern in allen 192 Listen, auch bei den alten K 2.xxx.
Die Typenbezeichnung der Einheit endet auf 5,2/7,4 oder 5,5/7,4. Der K 2 Classic fördert laut Anleitung 5,2 l/min bei 7,4 MPa Betriebsdruck, der K 2 Power Control 5,5 l/min beim selben Druck. Die erste Zahl ist also die Fördermenge, die zweite der Betriebsdruck. Der zulässige Höchstdruck liegt bei beiden bei 11 MPa, also 110 bar.
Daraus ergeben sich zwei Pumpenfamilien:
- 5,2 l/min in Classic und Universal Edition, als Pumpe kpl. 4.543-015.0. Darin steckt eine der beiden Einheiten 4.533-520.0 oder 4.533-393.0.
- 5,5 l/min in Power Control, Premium Power Control, Start und Premium, als Pumpe kpl. 4.543-025.0 mit den Einheiten 4.533-600.0 oder 4.533-269.0. Die Full-Control-Reihe und der aktuelle Compact führen die 4.533-269.0 direkt.
Dass in einer Liste zwei Einheiten unter derselben Position stehen, ist normal. Kärcher hat die Pumpe während der Bauzeit geändert, die Zusätze im Namen (MOG, INA, IN) bezeichnen die Ausführungen. Motor, Getriebe und Zylinderkopf unterscheiden sich dabei. Beim Classic gehört zur einen Ausführung der Motor 6.613-616.3 mit Getriebe 4.060-910.3, zur anderen der Motor 4.100-622.0 mit Getriebe 4.060-876.0. Welche in deinem Gerät sitzt, lässt sich aus der Liste allein nicht ablesen. Das klärt der Fachhändler über die Seriennummer.
Innerhalb der Einheit gibt es Einzelteile. Die Listen nennen den Zylinderkopf (4.550-981.0, beim Classic in einer Ausführung 4.551-285.0), den Saugdeckel mit Feinfilter, den Hochdruck-Abgang mit Klammer (4.064-047.0), den Satz Kolben mit Feder (2.885-398.0), das Getriebe mit Taumelscheibe, Motorenöl und ein Spezialwerkzeug Motor K2 (2.100-023.0) mit eigener Montageanleitung. Dieses Werkzeug zeigt, dass der Tausch im Inneren für die Werkstatt gedacht ist.
Diese Teile teilt fast jeder K 2
Bei Kleinteilen ist die K-2-Klasse sehr einheitlich. Die Zählung umfasst alle Ebenen einer Liste, also auch die Teile innerhalb der Pumpe.
| Teil | Ersatzteilnummer | Steht in den Listen von |
|---|---|---|
| O-Ring-Set für die Steckverbindungen | 2.640-729.0 | allen 192 Ausführungen |
| Feinfilter kurz im Saugdeckel | 5.731-004.0 | allen 192 Ausführungen |
| Kolben mit Feder (Satz) | 2.885-398.0 | allen 192 Ausführungen |
| Schalter Ersatz | 6.630-768.0 | 191 Ausführungen |
| Pistole G 135 Q | 4.775-616.3 | 190 Ausführungen |
| Motorgehäuse-Set | 4.067-071.0 | 189 Ausführungen |
| Gartenschlauch-Kupplung (Anschluss kpl. 3/4) | 6.465-031.0 | 178 Ausführungen |
| Filter mit Gewicht für den Reinigungsmittelschlauch | 5.731-652.0 | 172 Ausführungen |
| Netzkabel mit Stecker, EU | 6.648-181.0 | 134 Ausführungen |
Für O-Ringe, Feinfilter und Kupplung brauchst du also keine Liste. Beim Feinfilter lohnt trotzdem ein Blick auf die Nummer. Der K 2 hat den kurzen Filter 5.731-004.0, die größeren Klassen wie der K 5 den langen 5.731-598.0. Ein Filter „für Kärcher“ passt deshalb nicht automatisch.
Der Reinigungsmittelfilter 5.731-652.0 sitzt am Ende des dünnen Ansaugschlauchs (Schlauch DN 5, 6.388-216.0). Er gehört zu den Geräten, die Reinigungsmittel ansaugen. In vielen Listen steht als zweite Ausführung der Filter 5.731-609.0 oder der komplette Filter mit Schlauch 4.730-156.0.
Schlauch, Pistole und Strahlrohre der aktuellen Modelle
Bei den Teilen, die du in der Hand hast, unterscheiden sich die Modelle. Die Nummern stammen aus den Listen der jeweils ersten EU-Ausführung.
| Modell | Hochdruckschlauch | Pistole | Strahlrohre laut Liste |
|---|---|---|---|
| K 2 Classic (1.673-570.0) | 6.396-725.3 | G 135 Q | VPS entry 026 K (4.760-313.3), Rotordüse entry 026 ST (4.764-342.3) |
| K 2 Power Control (1.673-600.0) | 6.396-725.3 | G 135 Q oder Pistole entry (4.775-236.3) | VPS entry FC 026 K (4.760-352.0), VP 135 PC (4.760-975.3), DB 135 (4.764-425.3) |
| K 2 Universal Edition (1.673-010.0) | 6.396-723.3 | G 135 Q | DB 135 (4.764-425.3) |
| K 2 Compact (1.673-500.0) | 6.396-513.0 | G 135 Q | VPS entry 026 K, Rotordüse entry 026 ST |
| K 2 Premium FJ (1.673-537.0) | 6.396-723.3 | G 135 Q | VPS entry 026 K, Rotordüse entry 026 ST, Schaumdüse FJ 3 (2.645-383.0), Flächenreiniger T 1 (2.643-812.0) |
| K 2 Full Control (1.673-400.0) | 6.396-723.3 | G 135 Q oder Pistole entry | VPS entry FC 026 K, Rotordüse entry FC 026 K (4.764-348.3) |
| K 2 Premium Power Control (1.673-630.0) | 6.396-727.3 | G 135 Q | VPS entry FC 026 K, Rotordüse entry FC 026 K, dazu Reinigungsmitteltank 5.071-240.0 |
Die Pistole G 135 Q ist das Ersatzteil für fast alle K 2. Ab Werk liegt laut Kärcher bei Compact und Universal Edition die G 120 Q bei, in den Ersatzteillisten beider Modelle steht trotzdem die G 135 Q. Wer eine neue Pistole bestellt, bekommt also das Nachfolgemodell.
Die Geräte mit Druckanzeige an der Pistole, also Full Control und Power Control, haben eigene Strahlrohre mit dem Kürzel FC im Namen. Das Vario-Strahlrohr VPS entry 026 K aus Classic und Compact trägt eine andere Nummer als das VPS entry FC 026 K.
Beim Dreckfräser weicht die Ersatzteilnummer von der Zubehörnummer ab. In der Liste von Universal Edition und Power Control steht er als „DB 135 026 ST“ mit 4.764-425.3, im Zubehörhandel heißt er DB 135 Dreckfräser mit 2.642-727.0. Laut Kärcher passt er an die Klassen K 2 und K 3. Was am Bajonett der K-2-Pistole sonst noch freigegeben ist, steht im Ratgeber Kärcher K2 Zubehör.
Ältere K 2: Baugruppenlisten und eingestellte Teile
Geräte aus der Zeit vor 2017, also die Reihe K 2.100 bis K 2.990 und die frühen Compact-, Basic- und Premium-Modelle, haben im Shop meist zwei Listen. Die erste ist nach Baugruppen gegliedert: Gehäuse, Pumpensatz, Motor und Zubehör. Die zweite ist die Ersatzteilliste von 2017, die für die Pumpe auf die heutige Einheit KP 2/0 verweist.
Beim Zubehör dieser Geräte stehen Bauteile, die es heute in anderer Form gibt. Die Handspritzpistolen der alten Listen tragen Nummern wie 0.110-139.0 oder 0.117-765.0, als Ersatz nennen dieselben Listen die G 135 Q, die G 160 (2.641-959.0) und die G 180 Q (2.642-889.0). Die Strahlrohre heißen VPS K2 025 (4.760-535.0) und Rotordüse K2 027 St (4.764-243.0). Für die Hochdruckschläuche führen die alten Listen 6.396-228.0 und 6.396-525.0 mit dem Kürzel NQC, die aktuellen Geräte haben Schläuche mit Quick Connect (QCS).
In den älteren Listen taucht außerdem der Vermerk „Bevorratung eingestellt“ auf. Er steht vor allem bei den Düsen alter T-Racer-Flächenreiniger und beim Flächenreiniger T 50, in einigen Listen auch bei Gehäuseteilen. Für diese Positionen liefert Kärcher keine Teile mehr nach. Für Pumpe, Schalter, Kupplung und O-Ringe gilt das nicht, sie sind über die heutigen Nummern weiter erhältlich.
Was du selbst tauschst und was zum Kundendienst geht
Die Betriebsanleitung des K 2 Power Control nennt das Gerät wartungsfrei. Zwei Pflegearbeiten beschreibt sie trotzdem:
- Sieb im Wasseranschluss reinigen. Kupplung abschrauben, Sieb herausziehen, unter fließendem Wasser reinigen und wieder einsetzen. Ohne Sieb darf das Gerät laut Anleitung nicht laufen, Schmutz schadet sonst der Hochdruckpumpe.
- Reinigungsmittelfilter reinigen. Vor längerer Lagerung vom Ansaugschlauch abziehen und unter fließendem Wasser spülen.
Reparaturen und Arbeiten an elektrischen Bauteilen behält die Anleitung dem autorisierten Kundendienst vor. Eine beschädigte Netzanschlussleitung ersetzt der Hersteller, der Kundendienst oder eine Elektrofachkraft. Damit gehören Pumpeneinheit, Motor, Getriebe, Zylinderkopf und Schalter in die Werkstatt. Innerhalb der Garantie beseitigt Kärcher Material- und Herstellungsfehler kostenlos, ein Eingriff ins Gehäuse setzt diesen Anspruch aufs Spiel.
Ohne Werkzeug wechselst du alles, was gesteckt wird:
- Hochdruckschlauch am Gerät über die Klammer an der Kupplung, an der Pistole über die Lösetaste
- Pistole und Strahlrohre über Quick Connect und Bajonett
- O-Ringe an Schlauch und Strahlrohren aus dem Set 2.640-729.0
- Gartenschlauch-Kupplung am Wasseranschluss
Eine leichte Undichtheit ist laut Anleitung technisch bedingt. Erst bei starker Undichtheit soll der Kundendienst ran. Ob sich die Reparatur eines K 2 rechnet, hängt am Zustand und am Alter des Geräts. Die Rechnung dazu steht im Ratgeber Kärcher Hochdruckreiniger reparieren. Bevor du Teile bestellst, lohnt bei fehlendem Druck außerdem der Blick in die Störungstabelle der Kärcher K2 Bedienungsanleitung. Oft ist das Sieb zu oder Luft im System.
Original-Teile oder Nachbau
Für den K 2 gibt es viele Nachbau-Schläuche, -Pistolen und O-Ring-Sätze. Die Anleitung verlangt Original-Zubehör und Original-Ersatzteile und warnt, nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen zu verwenden. Bei Gartenschlauch-Kupplungen warnt sie vor Messingkupplungen mit AquaStop von Fremdanbietern, die das Gerät beschädigen können. Erlaubt sind Kärcher-Kupplungen, Kupplungen ohne AquaStop und Kunststoffkupplungen mit AquaStop.
Wer zu einem Nachbau greift, prüft drei Werte:
- Druckfestigkeit: Der K 2 erreicht laut Anleitung höchstens 11 MPa. Die Original-Ersatzschläuche sind für 12 oder 13,5 MPa ausgelegt.
- Temperatur: Alle K-2-Schläuche tragen 40 °C im Namen, das entspricht der zulässigen Zulauftemperatur des Geräts.
- Anschluss: Aktuelle K 2 haben Quick Connect an der Pistole und meist auch am Gerät. Für ältere Geräte mit festem Schlauch passt ein Quick-Connect-Schlauch nicht ohne Weiteres.
Die Teile, die an den meisten K 2 passen, gibt es im Original bei Amazon, zugeordnet über Kärcher-Artikelnummer und EAN:
Der Wasserfilter 4.730-059.0 wird vor den Wasseranschluss geschraubt. Kärcher empfiehlt ihn in der Anleitung als Sonderzubehör, weil Verunreinigungen im Wasser Pumpe und Zubehör beschädigen können. Er entlastet das eingebaute Sieb.
Fazit: Typenschild lesen, dann bestellen
Mit der Nummer 1.673-xxx.0 vom Typenschild öffnet der Kärcher-Shop die Liste genau deines K 2. O-Ring-Set, kurzer Feinfilter, Kupplung und die Pistole G 135 Q passen an fast jedes Gerät der Klasse, bei Schlauch und Strahlrohren helfen die Tabellen oben.
Bei der Pumpe kommt es auf die Fördermenge an. Classic und Universal Edition laufen mit der 5,2-l/min-Einheit, Power Control und die Premium-Modelle mit 5,5 l/min. Der Tausch gehört in die Werkstatt, und bei einem älteren K 2 lohnt vorher die Frage, ob Reparatur oder Neukauf das bessere Geschäft ist.
Häufige Fragen
Wo finde ich die Explosionszeichnung für den Kärcher K2?
Im Ersatzteilshop auf karcher.com. Dort gibst du die Artikelnummer vom Typenschild ein, beim K 2 immer im Format 1.673-xxx.0, etwa 1.673-600.0 für den K 2 Power Control. Der Shop zeigt dann die Zeichnung mit Positionsnummern und darunter Name und Ersatzteilnummer jedes Teils. Das funktioniert auch für alte Geräte wie den K 2.100 oder den K 2 Compact von 2012.
Welche Pumpe passt in den Kärcher K2 Power Control?
Die Liste des K 2 Power Control (1.673-600.0) nennt die Pumpe kpl. KP 2/0-N-UM mit der Nummer 4.543-025.0. Darin steckt eine Motor-Pumpen-Einheit für 5,5 Liter pro Minute bei 7,4 MPa Betriebsdruck. Der K 2 Classic und die Universal Edition laufen mit der Pumpe 4.543-015.0 für 5,2 Liter pro Minute. Beide sehen gleich aus, sind aber auf unterschiedliche Fördermengen ausgelegt.
Welcher Hochdruckschlauch passt an den Kärcher K2?
Ab Werk hängt das an der Ausführung. Classic und Power Control führen den Ersatzschlauch 6.396-725.3, Universal Edition, Full Control und Premium FJ den 6.396-723.3, der aktuelle Compact den 6.396-513.0 und der Premium Power Control den 6.396-727.3. Als längeren Ersatz gibt der Kärcher-Zubehörfinder für alle geprüften K-2-Modelle den H 9 Q (2.641-721.0) frei, laut Kärcher für Geräte ab 2009 mit Quick Connect an Pistole und Gerät. Dazu kommt die Verlängerung XH 6 Q (2.641-709.0).
Passen Ersatzteile vom Kärcher K5 an den K2?
Nur wenige. Gartenschlauch-Kupplung 6.465-031.0 und O-Ring-Set 2.640-729.0 stehen in den Listen beider Klassen. Schon der Feinfilter im Wasseranschluss unterscheidet sich, der K 2 hat den kurzen 5.731-004.0, der K 5 den langen 5.731-598.0. Pumpe, Pistole und Strahlrohre sind auf die jeweilige Klasse abgestimmt.
Welche Pistole gehört zum Kärcher K2 Compact?
Ab Werk liegt beim K 2 Compact und bei der Universal Edition laut Kärcher die G 120 Q bei. Als Ersatzteil führen die Listen beider Modelle die G 135 Q mit der Nummer 4.775-616.3. Sie steht in 190 von 192 ausgewerteten K-2-Listen und ist damit die Standardpistole der ganzen Klasse.
Gibt es noch Ersatzteile für den alten Kärcher K 2.xxx?
Für die meisten Positionen ja. Die Listen von K 2.100 bis K 2.990 sind nach Baugruppen gegliedert, die Innenteile der Pumpe wie der Kolbensatz 2.885-398.0 tragen dieselben Nummern wie bei aktuellen Geräten. Für einzelne Teile, vor allem Düsen alter Flächenreiniger wie des T 50, steht dagegen der Vermerk „Bevorratung eingestellt“. Diese Teile liefert Kärcher nicht mehr nach.
Darf ich am Kärcher K2 selbst Ersatzteile einbauen?
Steckteile wie Schlauch, Pistole, Strahlrohre, O-Ringe, Kupplung und das Sieb im Wasseranschluss tauschst du selbst. Die Betriebsanleitung des K 2 Power Control behält Reparaturen und Arbeiten an elektrischen Bauteilen dem autorisierten Kundendienst vor. Eine beschädigte Netzleitung ersetzt der Hersteller, der Kundendienst oder eine Elektrofachkraft.
