Kärcher KHD 4-2 Bedienungsanleitung: Koppeln, Druck, Fehler

Wo es die Anleitung gibt

Die Betriebsanleitung des KHD 4-2 trägt die Kärcher-Dokumentnummer 59696200 mit der Ausgabe 02.2021. Sie ist viersprachig (Deutsch, Französisch, Italienisch, Slowenisch), der deutsche Teil umfasst die Seiten 4 bis 10. Die Konformitätserklärung darin ist auf den 01.11.2020 datiert und nennt neben der Maschinenrichtlinie auch die Funkanlagenrichtlinie 2014/53/EU, weil Pistole und Gerät per Funk verbunden sind.

Eine eigene Produktseite mit Download gibt es für den KHD 4-2 auf der deutschen Kärcher-Website nicht. Das Gerät lief als Sondermodell bei Aldi. Kopien unter der Dokumentnummer liegen auf Anleitungsportalen wie ManualsLib. Für den Garantiefall nennt die Anleitung die PLU 73724 zusammen mit dem Kaufbeleg, für Ersatzteile brauchst du dagegen die Kärcher-Artikelnummer vom Typenschild.

Im Kärcher-Ersatzteilshop gibt es zwei Baureihen des KHD 4-2, mit Nummern ab 1.950-800.0 und ab 1.679-200.0. Laut Teilelisten haben beide dieselbe Funk-Steuerung im Gerät (4.683-132.3) und dieselbe Bedien-Box auf der Pistole (4.762-576.3). Koppeln, Druckstufen und Fehlercodes funktionieren deshalb gleich. Welche Teile sich unterscheiden, zeigt der Ratgeber Kärcher KHD 4-2 Ersatzteile.

Für den KHD 4-1 gilt eine eigene Anleitung (59685280, Ausgabe 09/18). Er hat keine Funk-Pistole, den Druck stellst du dort am Strahlrohr ein.

Aufbau vor dem ersten Einsatz

Die Anleitung verlangt, die lose beigelegten Teile vor der Inbetriebnahme zu montieren:

1. Transportgriff in die Führung schieben und mit zwei Schrauben sichern.
2. Aufbewahrung für die Pistole aufstecken.
3. Reinigungsmitteltank einrasten und mit dem Deckel verschließen.
4. Kupplung auf den Wasseranschluss schrauben und das Zubehörnetz einhängen.
5. Hochdruckschlauch in die Pistole stecken, bis er einrastet, und durch Ziehen prüfen, ob er sicher sitzt.

Laut Anleitung passt Zubehör des Kärcher K 4 an den KHD 4-x, mit Ausnahme des Wasseransaugschlauchs. Flächenreiniger, Bürsten und Strahlrohre der K-4-Klasse lassen sich also nachrüsten.

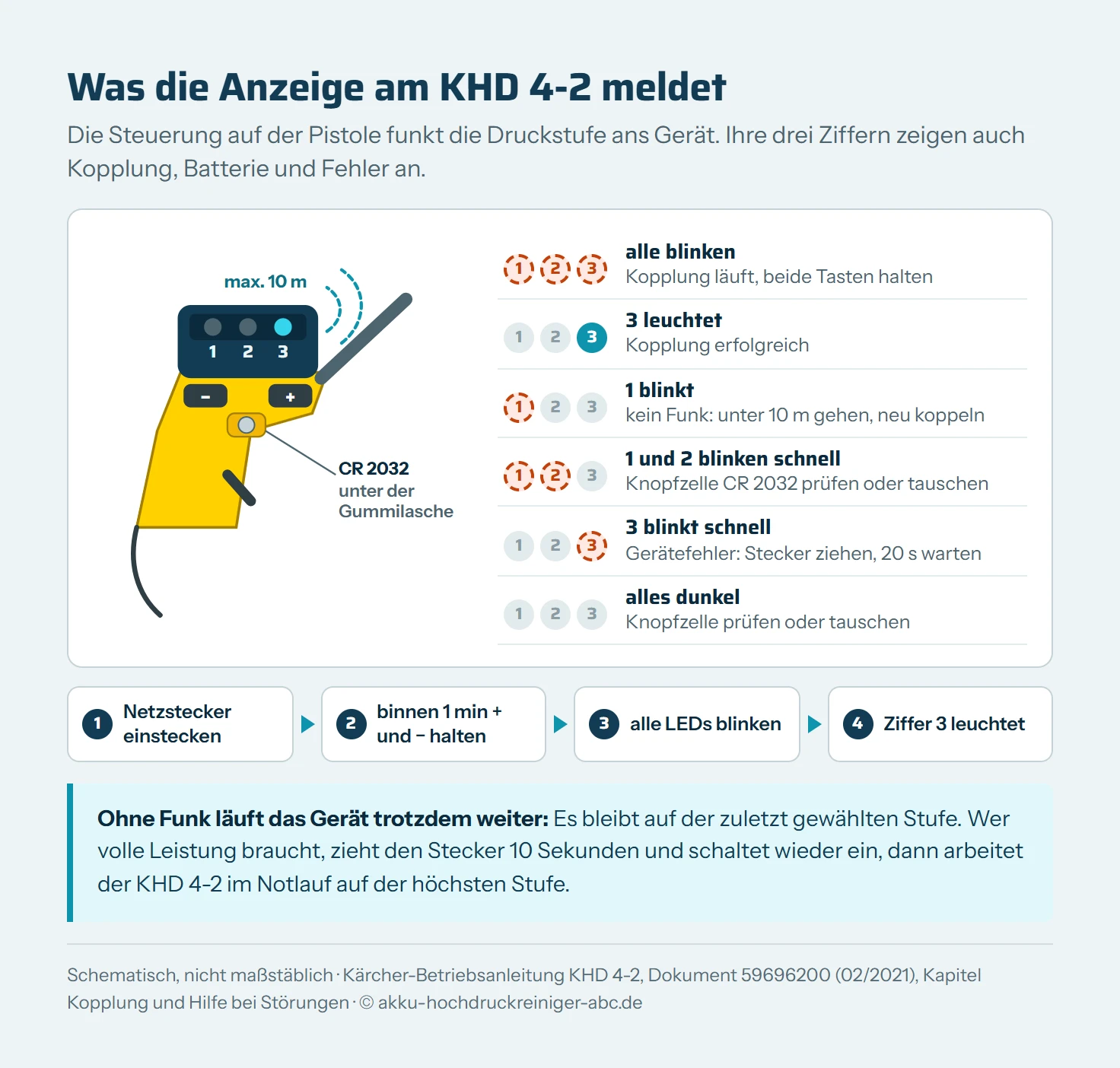

Pistole koppeln

Vor der ersten Inbetriebnahme müssen Pistole und Gerät gekoppelt werden. Die Steuerung auf der Pistole meldet die gewählte Druckstufe per Funk an die Steuerung im Gerät, und dafür müssen sich beide einmal kennenlernen.

1. Netzstecker in die Steckdose stecken.
2. Innerhalb einer Minute die Plus- und die Minus-Taste an der Pistole gleichzeitig drücken.
3. Beide Tasten halten, bis alle LEDs im Display blinken.
4. Leuchtet danach die Ziffer 3, ist die Kopplung gelungen.

Nötig ist das auch, wenn die Ziffer 1 blinkt und damit die Funkverbindung fehlt, und nach einem Tausch von Pistole oder Steuerung. Die Reichweite gibt die Anleitung mit höchstens 10 Metern an.

Wasser anschließen und starten

Der KHD 4-2 läuft am Wasserhahn. Die Anleitung stellt klar, dass das Gerät nicht zum Ansaugen aus alternativen Wasserquellen geeignet ist, eine Regentonne scheidet also aus. Die Anschlusswerte:

• Zulaufmenge mindestens 8 Liter pro Minute
• Zulaufdruck höchstens 1,2 MPa (12 bar)
• Zulauftemperatur höchstens 40 °C
• Gartenschlauch gewebeverstärkt, mindestens 1/2 Zoll (13 mm) Durchmesser und 7,5 Meter lang

Zum Schutz der Pumpe empfiehlt Kärcher einen Wasserfilter vor dem Anschluss. Er hält Sand und Partikel auf, bevor sie das Sieb im Wasseranschluss zusetzen.

So startest du:

1. Gerät auf eine ebene Fläche stellen, Hochdruckschlauch am Gerät anschließen, Netzstecker einstecken.
2. Gartenschlauch an Gerät und Wasserhahn anschließen, den Hahn ganz öffnen.
3. Strahlrohr in die Pistole stecken und fixieren.
4. Gerät mit dem Geräteschalter auf „I/ON“ stellen.
5. Hebel der Pistole entsperren und ziehen. Lässt du ihn los, schaltet das Gerät ab.

Für den Start gilt die 2-Minuten-Regel. Baut das Gerät in dieser Zeit keinen Druck auf, schaltest du es ab. Ein Trockenlauf von mehr als 2 Minuten beschädigt laut Anleitung die Hochdruckpumpe.

Druckstufen 1 bis 3 einstellen

Den Druck wählst du beim KHD 4-2 mit der Plus- und der Minus-Taste an der Pistole. Das Display zeigt die Stufe als Ziffer 1 (SOFT), 2 (MEDIUM) oder 3 (HARD). Die Anleitung ordnet den Stufen Oberflächen und Strahlrohre zu:

Für den Dreckfräser gilt eine klare Grenze. Die Anleitung verbietet ihn an Autoreifen, Lack und empfindlichen Flächen wie Holz. Bei lackierten Oberflächen hältst du mit jedem Strahlrohr mindestens 30 cm Abstand.

Reinigungsmittel zugeben

Der KHD 4-2 hat einen eingebauten Reinigungsmitteltank. So arbeitest du damit:

1. Reinigungslösung in den Tank füllen, dabei die Dosierangabe auf dem Gebinde beachten, und den Tank mit dem Deckel verschließen.
2. Den Saugschlauch so durch den Deckel führen, dass der Filter am Tankboden liegt, und den Tank am Gerät einrasten.
3. Strahlrohr von der Pistole abnehmen und nur mit der Pistole sprühen. Das Reinigungsmittel wird nur im Niederdruck zugemischt, laut Datenblatt mit 0,3 Litern pro Minute.
4. Das Mittel sparsam auf die trockene Fläche sprühen und einwirken lassen, ohne dass es antrocknet.
5. Den gelösten Schmutz mit Hochdruck abspülen, das Strahlrohr dafür wieder aufstecken.
6. Nach dem Einsatz das Gerät etwa 1 Minute mit klarem Wasser durchspülen.

Bevor du das Gerät im Auto transportierst, leerst du den Tank.

Pause, Ende und Transport

Für eine kurze Pause lässt du den Hebel los, verriegelst ihn und steckst die Pistole in ihre Aufbewahrung. Dauert die Pause länger als 5 Minuten, schaltest du das Gerät zusätzlich auf „0/OFF“.

Zum Beenden nennt die Anleitung diese Reihenfolge:

1. Hebel der Pistole loslassen.
2. Gerät ausschalten („0/OFF“) und den Netzstecker ziehen.
3. Wasserhahn schließen.
4. Hebel drücken, bis der Restdruck abgebaut ist, dann verriegeln.
5. Gerät von der Wasserversorgung trennen.

Den Hochdruckschlauch trennst du nur, wenn kein Druck mehr im System ist. Zum Transport ziehst du das Gerät am Transportgriff. Im Fahrzeug sicherst du es gegen Verrutschen und Kippen.

Lagern und Frostschutz

Zum Aufbewahren stellst du das Gerät auf eine ebene Fläche und löst den Hochdruckschlauch an der Schnellkupplung und an der Pistole über die Trenntaste. Pistole und Strahlrohr kommen in ihre Halterungen, Netzkabel, Schlauch und Zubehör werden am Gerät verstaut.

Gegen Frost muss das Gerät leer sein. Dazu schaltest du es ohne Hochdruckschlauch und ohne Wasserzufuhr für höchstens eine Minute ein, bis am Hochdruckanschluss kein Wasser mehr austritt. Danach lagerst du Gerät und komplettes Zubehör in einem frostfreien Raum. Vor der Winterpause reinigst du außerdem den Filter am Reinigungsmittelschlauch.

Pflege: Sieb, Filter und Knopfzelle

Vor jeder Pflege schaltest du das Gerät aus und ziehst den Netzstecker. Die Anleitung nennt drei Aufgaben:

• Sieb im Wasseranschluss: Kupplung abschrauben, Sieb mit einer Flachzange herausziehen, unter fließendem Wasser reinigen und wieder einsetzen. Das Sieb darf dabei nicht beschädigt werden.
• Reinigungsmittelfilter: vom Saugschlauch abziehen und unter fließendem Wasser reinigen, besonders vor längerer Lagerung.
• Knopfzelle der Steuerung (Typ CR 2032): Steuerung von der Pistole abnehmen, die gelbe Gummilasche anheben und um 180 Grad drehen, die alte Zelle am Band herausziehen. Die neue kommt mit dem Pluspol nach oben hinein, dann Lasche zurückdrehen, eindrücken und die Steuerung schräg ansetzen und befestigen.

Die Knopfzelle ist das Teil der Elektronik, das du regelmäßig ersetzt. Ein Ersatz im Haus erspart den Notlauf, wenn sie mitten in der Arbeit schwächelt.

Duracell CR2032 Knopfzelle, 8 Stück 3-V-Lithiumzelle, wie sie die Funk-Steuerung an der Pistole des KHD 4-2 braucht ab 11,99 €

Bei Amazon*

Amazon-Preis: Stand 16.10.2026, 15:46 MESZ · Details

Kärcher Wasserfilter Auswaschbarer Vorfilter am Wasseranschluss, schützt die Pumpe vor Schmutzpartikeln, für K 2 bis K 7, 4.730-059.0 ab 12,35 €

Bei Amazon*

Amazon-Preis: Stand 16.10.2026, 15:46 MESZ · Details

Hilfe bei Störungen

Die Störungstabelle der Anleitung unterscheidet klassische Fehler am Gerät und Meldungen im Display.

Zum Entlüften schaltest du das Gerät ohne Hochdruckschlauch ein und lässt es höchstens 2 Minuten laufen, bis das Wasser blasenfrei austritt. Danach ausschalten und den Schlauch wieder anschließen.

Den Notlauf sieht die Anleitung für einen Ausfall der Druckregelung an der Pistole vor, etwa bei leerer Batterie oder einem Elektronikfehler. Das Gerät läuft dann auf der zuletzt gewählten Stufe weiter. Für die höchste Stufe schaltest du es aus, ziehst den Stecker, wartest 10 Sekunden und schaltest wieder ein.

Brummt der Motor, ohne anzulaufen, oder bleibt das Gerät ganz stumm, helfen die allgemeinen Prüfschritte aus dem Ratgeber Kärcher Hochdruckreiniger läuft nicht an.

Technische Daten laut Anleitung

Mit 110 bar Arbeitsdruck und bis zu 420 Litern pro Stunde gehört der KHD 4-2 zur K-4-Klasse. Der kleinere Kärcher KHD 3 arbeitet mit 80 bar und regelt den Druck am Strahlrohr.

Fazit: einmal koppeln, dann per Tastendruck

Die Bedienung des KHD 4-2 dreht sich um die Funk-Pistole. Einmal gekoppelt, wählst du die Stufe mit Plus und Minus und liest sie im Display ab. Die drei Ziffern melden auch Funkabbrüche, eine schwache Knopfzelle und Gerätefehler.

Die meisten Probleme lassen sich mit der Störungstabelle selbst lösen: neu koppeln, Knopfzelle tauschen, Sieb und Düse reinigen. Wer eine CR 2032 in Reserve hat, muss bei leerer Zelle nicht auf den Notlauf ausweichen.
