Kärcher K4 Bedienungsanleitung: Full Control & Power Control

Wo es die Anleitung gibt

Für den K 4 Power Control stellt Kärcher die Betriebsanleitung auf der Produktseite bereit, sowohl zum Online-Lesen als auch als PDF. Die aktuelle Fassung trägt die Dokumentnummer 59807680 mit Ausgabe 07/26. Kärcher verlinkt sie auf der Seite des K 4 Power Control Flex Home, die Konformitätserklärung darin nennt den K 4 (Premium) Power Control und die Typreihe 1.324-xxx. Eine ältere Ausgabe (59795410, 03/25) deckt K 4 Power Control und K 4 Premium Power Control gemeinsam ab.

Beim K 4 Full Control sieht es anders aus. Die Produktseite trägt den Hinweis „Das gewünschte Produkt ist nicht in unserem aktuellen Sortiment enthalten“ und verspricht, Bedienungsanleitungen seien weiterhin erhältlich. Die Anleitungssuche auf karcher.com, in die man die Artikelnummer eingibt, meldet für 1.324-000.0 (K 4 Full Control), 1.324-003.0 (Full Control Home) und 1.324-100.0 (Premium Full Control) aber „Keine Ergebnisse“. Die deutschsprachige Originalanleitung hat die Dokumentnummer 59676200, Ausgabe 12/16. Unter dieser Nummer liegen Kopien bei Händlern als PDF, alternativ hilft die Kärcher-Service-Hotline unter 07195 903-0.

Für beide Generationen gehört ein zweites Heft dazu, die Sicherheitshinweise. Die Full-Control-Anleitung verlangt ausdrücklich, Betriebsanleitung und beiliegende Sicherheitshinweise vor der ersten Benutzung zu lesen und für Nachbesitzer aufzubewahren.

Aufbau und Inbetriebnahme

Im Karton sind einige Teile lose beigelegt. Die Anleitung des Power Control nennt dafür 2 Dübel für den Standfuß, 2 Schrauben 4 x 22 und 10 Schrauben 4 x 16, die Full-Control-Anleitung einen Kreuzschlitz-Schraubendreher PH 2 als Werkzeug.

1. Räder einstecken, auf die Ausrichtung der Bohrung achten und mit je einer Schraube sichern (Power Control).
2. Standfuß einstecken, die 2 Dübel bis zum Anschlag in die Bohrungen stecken und mit 2 Schrauben sichern.
3. Aufbewahrung für die Strahlrohre einhängen und mit 2 Schrauben sichern, beim Power Control zusätzlich die Blende mit 4 Schrauben.
4. Transportgriff aufstecken und mit 2 Schrauben sichern.
5. Zubehörnetz in die Haken einhängen.
6. Kupplung für den Wasseranschluss auf den Wasseranschluss des Geräts schrauben.

Danach kommt der Hochdruckschlauch. Er wird komplett abgewickelt, ohne Knoten, Schlaufen und Verdrehungen ausgelegt und durch die Schlauchführung gesteckt, beim Full Control von hinten, beim Power Control nach vorn gezogen. Dann den Schlauch in die Pistole stecken, bis er hörbar einrastet, auf die Ausrichtung des Nippels achten und die Verbindung durch Ziehen prüfen. Das Netzkabel ebenfalls ganz abwickeln, bevor der Stecker in die Steckdose kommt. Wie der Schlauch später wieder gelöst wird, zeigt die Anleitung K4 Druckschlauch wechseln.

Wasser anschließen

Beide Anleitungen stellen dieselben Anforderungen an die Wasserversorgung:

Den Wasserhahn vollständig öffnen. Ein halb geöffneter Hahn liefert oft weniger als die geforderten 9 Liter pro Minute, dann schwankt der Druck. Bei der Kupplung warnen beide Anleitungen vor Messingkupplungen mit Aqua-Stop von Fremdanbietern, sie können die Hochdruckpumpe beschädigen. Erlaubt sind Kärcher-Kupplungen, Kupplungen ohne Aqua-Stop und Kunststoffkupplungen mit Aqua-Stop.

Kärcher empfiehlt außerdem den optionalen Wasserfilter 4.730-059.0, weil Verunreinigungen im Wasser Pumpe und Zubehör angreifen. Für Wasser aus Regentonne oder Teich wird statt des Gartenschlauchs der Saugschlauch SH 5 auf den Wasseranschluss geschraubt. Welche Teile dafür an den K 4 passen, steht im Ratgeber Zubehör für Kärcher K4.

Entlüften und Starten

Vor dem ersten Einsatz, nach dem Ansaugen aus einem Behälter und immer dann, wenn das Gerät keinen Druck aufbaut, wird entlüftet. Dafür kommt kein Strahlrohr und kein anderes Zubehör an die Pistole.

1. Gerät einschalten, dazu den Geräteschalter auf „I/ON“ drehen.
2. Den Abzugshebel entriegeln und betätigen. Das Gerät schaltet ein.
3. Das Gerät höchstens 2 Minuten laufen lassen, bis das Wasser blasenfrei an der Pistole austritt.
4. Den Abzugshebel loslassen und verriegeln.

Danach wird das gewünschte Strahlrohr in die Pistole gesteckt und durch eine Vierteldrehung (90°) fixiert. Zum Arbeiten den Hebel entriegeln und drücken. Lässt du ihn los, schaltet die Pumpe über die Auto-Stopp-Funktion ab, der Druck bleibt im System.

Die Zeitgrenze ist wichtig. Beide Anleitungen warnen vor Trockenlauf. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, wird es ausgeschaltet und die Ursache nach der Störungstabelle gesucht.

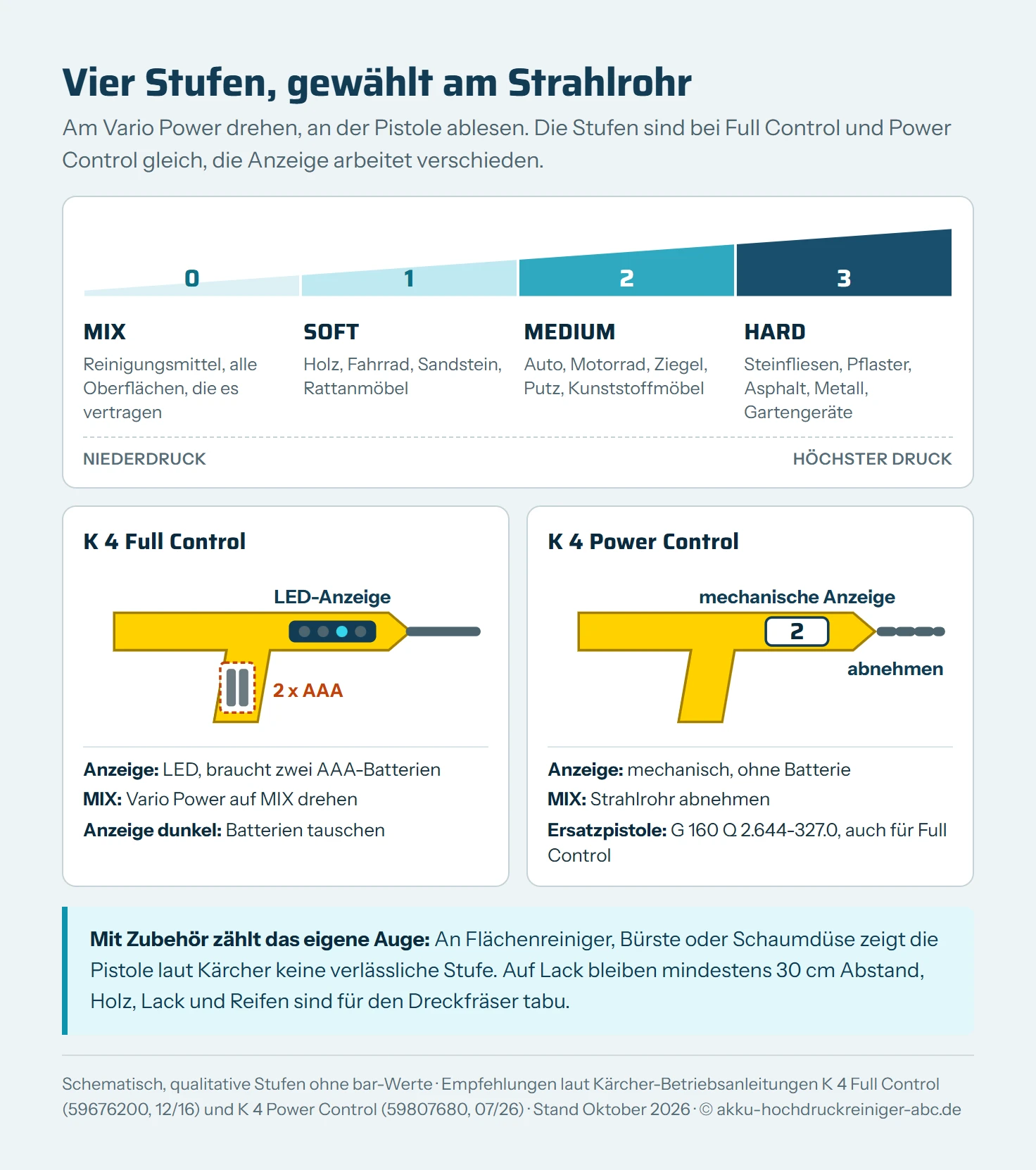

Druckstufen einstellen

Beide Systeme zeigen an der Pistole, welche Stufe am Vario Power eingestellt ist. Der Unterschied liegt in der Technik der Anzeige und im Weg zur Reinigungsmittelstufe.

Kärcher schränkt die Tabelle selbst ein: Die Empfindlichkeit von Materialien könne je nach Alter und Zustand stark abweichen, die Empfehlungen seien unverbindlich. Zwei Regeln gelten unabhängig von der Stufe. Auf lackierten Flächen sind mindestens 30 cm Abstand Pflicht. Autoreifen, Lack und Holz werden nicht mit dem Dreckfräser gereinigt.

Beim Power Control drehst du am Vario Power, bis an der Druckanzeige der Pistole die gewünschte Stufe steht. Die Anzeige arbeitet mechanisch und kommt ohne Batterie aus. Vor dem Drehen den Abzugshebel loslassen.

Beim Full Control drehst du den Vario Power, bis an der Pistole die LED der gewünschten Stufe leuchtet. Die Anzeige braucht zwei Batterien oder Akkus der Größe AAA. Bleibt das Display dunkel, sind sie verbraucht.

Mit Flächenreiniger, Waschbürste oder anderem Zubehör ist die Anzeige bei beiden Generationen nicht aussagekräftig. Sie ist auf die mitgelieferten Strahlrohre abgestimmt, der Full-Control-Dreckfräser arbeitet laut Anleitung immer in Stufe HARD.

Reinigungsmittel zugeben

Beide Generationen arbeiten mit dem Plug-n-Clean-System. Die meisten Kärcher-Reinigungsmittel gibt es fertig in dieser Flasche zu kaufen.

1. Den Deckel der Plug-n-Clean-Flasche abnehmen.
2. Die Flasche mit der Öffnung nach unten in die Aufnahme am Gerät drücken.
3. Power Control: das Strahlrohr von der Pistole abnehmen. Die Pistole zeigt dann die Stufe MIX.
   Full Control: den Vario Power Richtung MIX drehen, bis die LED MIX leuchtet.
4. Arbeiten. Das Mittel wird dem Niederdruckstrahl mit 0,3 Liter pro Minute zugemischt.

Kärcher empfiehlt, das Reinigungsmittel sparsam auf die trockene Fläche zu sprühen, es einwirken, aber nicht antrocknen zu lassen und den gelösten Schmutz dann mit Hochdruck abzuspülen. Auf heiße Oberflächen gehört kein Reinigungsmittel, und es dürfen nur Mittel sein, die Kärcher für das Gerät freigibt.

Nach dem Einsatz die Flasche herausziehen, mit dem Deckel verschließen und mit dem Deckel nach oben in die Aufnahme stellen. Die Power-Control-Anleitung verlangt danach etwa 30 Sekunden Betrieb mit klarem Wasser, um Reste aus Gerät und Zubehör zu spülen. Die Full-Control-Anleitung beschreibt als Alternative die Schaumdüse mit eigenem Behälter, die wie ein Strahlrohr aufgesteckt wird.

Arbeitspause und Betrieb beenden

Für kurze Pausen reicht es, den Abzugshebel loszulassen und zu verriegeln und die Pistole mit Strahlrohr in die Parkposition am Gerät zu stellen. Der Druck bleibt im System. Ab 5 Minuten Pause wird das Gerät zusätzlich ausgeschaltet.

Zum Beenden schreibt die Power-Control-Anleitung diese Reihenfolge vor:

1. Abzugshebel loslassen und verriegeln.
2. Wasserhahn schließen.
3. Gerät von der Wasserversorgung trennen.
4. Abzugshebel entriegeln und höchstens 1 Minute drücken, bis kein Wasser mehr austritt. Der Restdruck wird abgebaut, das Wasser aus dem Gerät gepumpt.
5. Hebel loslassen und verriegeln, Gerät ausschalten, Netzstecker ziehen.
6. Zubehör abnehmen, leeren und am Gerät verstauen.

Die Full-Control-Anleitung kommt mit weniger Schritten aus, verlangt aber ebenfalls, den Druck über den Hebel abzubauen, bevor der Schlauch getrennt wird. Sie weist darauf hin, dass beim Trennen warmes Wasser aus den Anschlüssen austreten kann.

Aufbewahren und Frostschutz

Zum Verstauen das Strahlrohr abnehmen, die Lösetaste an der Pistole drücken und den Schlauch abziehen. Das Wasser aus der Pistole laufen lassen und sie in ihre Aufbewahrung stecken. Die Strahlrohre kommen laut Anleitung in eine feste Richtung, der Vario Power mit der Düse nach oben, der Dreckfräser mit der Düse nach unten. Der Schlauch wird hinten aus der Schlauchführung gezogen und mit dem Netzkabel an den Haken gehängt.

Vor dem Winter kommt der Frostschutz dazu. Gerät und Zubehör müssen vollständig entleert sein, Restwasser kann beim Gefrieren Pumpe, Pistole und Schlauch zerstören. Die Full-Control-Anleitung beschreibt dafür diesen Ablauf. Gerät von der Wasserversorgung trennen, Strahlrohr abnehmen, Gerät einschalten und den Hebel drücken, bis kein Wasser mehr austritt (etwa 1 Minute), dann verriegeln, ausschalten und alles in einem frostsicheren Raum lagern.

Pflege: Sieb und Batterien

Laut Power-Control-Anleitung ist das Gerät wartungsfrei. Gepflegt werden zwei Stellen:

• Sieb im Wasseranschluss: Kupplung abschrauben, Sieb herausziehen (die Full-Control-Anleitung nennt dafür eine Flachzange), unter fließendem Wasser reinigen und wieder einsetzen. Ohne Sieb darf das Gerät nicht laufen, und harte, spitze Gegenstände sind zum Reinigen tabu.
• Batterien der Full-Control-Pistole: Verschlussschieber drücken, Batteriefach öffnen, zwei AAA-Zellen polrichtig einsetzen, Fach schließen.

Vor jeder Pflege wird das Gerät ausgeschaltet und der Netzstecker gezogen.

Technische Daten im Vergleich

Die beiden Anleitungen nennen fast identische Werte. Die Unterschiede liegen bei Gewicht, Maßen und Vibration:

Bemerkenswert ist die Zeile Arbeitsdruck. Die 130 bar aus dem Datenblatt sind der maximal zulässige Druck. Im Betrieb nennt Kärcher für beide Generationen 110 bar.

Wenn etwas nicht funktioniert

Beide Anleitungen enden mit einer Störungstabelle für sechs bzw. sieben Fälle: Gerät läuft nicht, Motor brummt, kein Druck, starke Druckschwankungen, Reinigungsmittel wird nicht angesaugt, Gerät undicht und beim Full Control zusätzlich „keine Druckanzeige an der Hochdruckpistole“. Die Ursachen und was du selbst beheben kannst, stehen ausführlich im Ratgeber zu den Problemen beim K4 Full Control, der auch die Unterschiede zum Power Control aufgreift.

Fazit: zwei Generationen, eine Bedienlogik

Full Control und Power Control bedienen sich fast gleich. Wasser anschließen, ohne Strahlrohr entlüften, am Vario Power die Stufe wählen und an der Pistole ablesen. Die Unterschiede sitzen an drei Stellen: Die Full-Control-Pistole zeigt per LED und braucht AAA-Batterien, die Reinigungsmittelstufe MIX wählt man beim Full Control am Strahlrohr und beim Power Control durch Abnehmen des Strahlrohrs, und für den Full Control liefert Kärcher die Anleitung derzeit nicht mehr online.

Wer die Anleitung des Full Control nicht mehr hat, kommt mit der Dokumentnummer 59676200 oder über die Kärcher-Hotline an das Original.
