Die Störungen im Überblick
Der K 4 Full Control ist bei Kärcher aus dem Sortiment, sein Nachfolger heißt K 4 Power Control. Die Betriebsanleitung des Full Control (Dokumentnummer 59676200, Ausgabe 12/16) enthält eine Störungstabelle mit sieben Fällen. Kärcher schreibt dazu, kleinere Störungen ließen sich mit der Übersicht selbst beheben. Reparaturen und Arbeiten an elektrischen Bauteilen sind dem autorisierten Kundendienst vorbehalten.

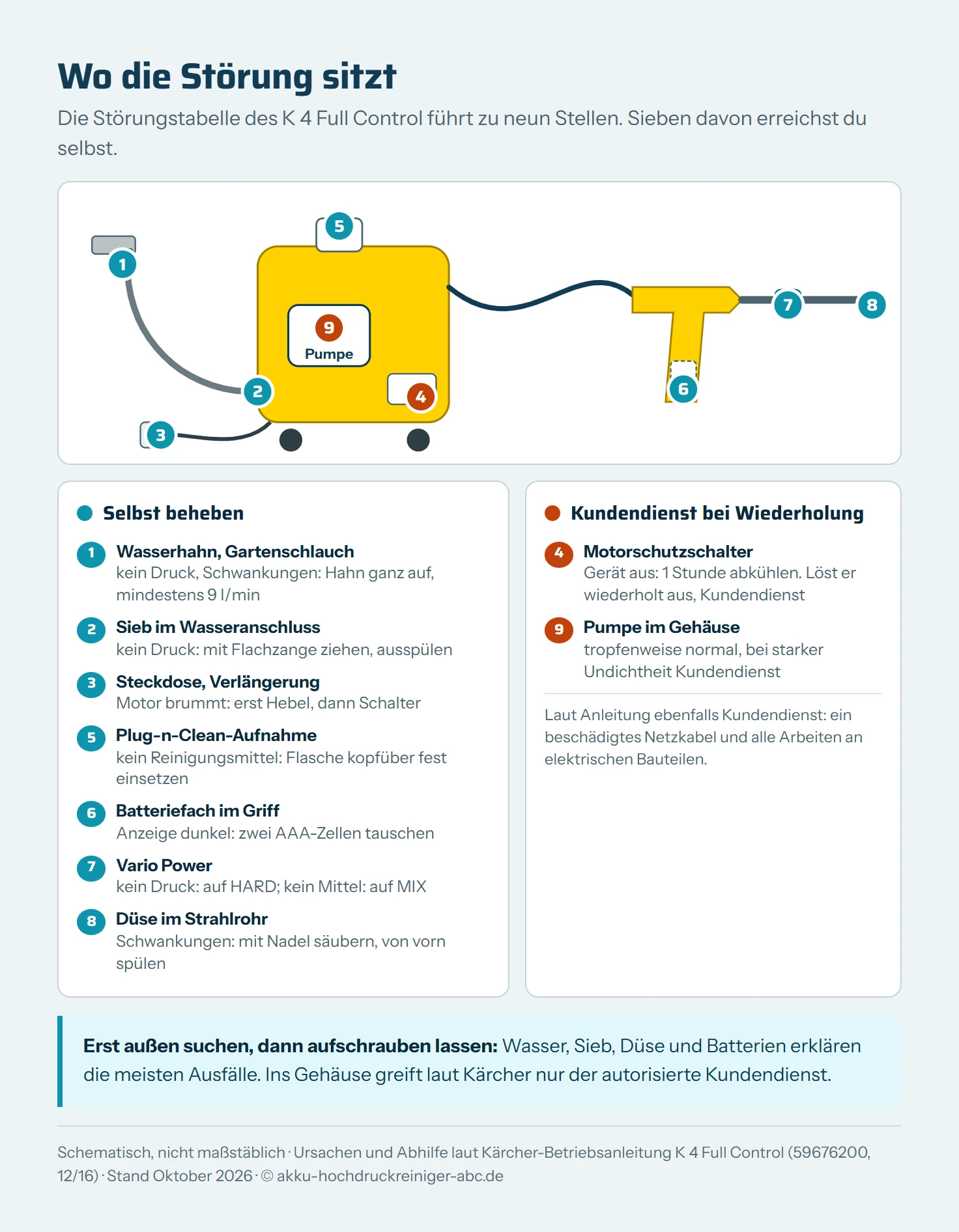

| Symptom | Ursache laut Kärcher | Was du tust | Wer |
|---|---|---|---|
| Gerät kommt nicht auf Druck | Strahlrohr-Einstellung, zu wenig Wasser, Sieb verschmutzt, Luft im Gerät | Stellung prüfen, Wasserhahn ganz auf, Sieb reinigen, entlüften | selbst |
| Starke Druckschwankungen | Hochdruckdüse verschmutzt, Zulaufmenge zu gering | Düse mit Nadel säubern und durchspülen, Zulauf prüfen | selbst |
| Gerät läuft nicht | Spannung, beschädigte Netzleitung, Motorschutzschalter ausgelöst | Stecker und Kabel prüfen, 1 Stunde abkühlen lassen | selbst, Kabel und Wiederholung: Kundendienst |
| Gerät läuft nicht an, Motor brummt | Spannungsabfall durch schwaches Netz oder Verlängerungskabel | erst Hebel drücken, dann einschalten | selbst |
| Reinigungsmittel wird nicht angesaugt | falsches Strahlrohr bzw. falsche Stellung, Flasche sitzt nicht | Vario Power auf MIX, Flasche kopfüber einsetzen | selbst |
| Keine Druckanzeige an der Pistole | Batterien leer | zwei AAA-Zellen tauschen | selbst |
| Gerät undicht | tropfenweise technisch bedingt | bei starker Undichtheit Kundendienst | Kundendienst |
Gerät kommt nicht auf Druck
Kärcher nennt vier Ursachen, die du am besten in dieser Reihenfolge prüfst:
- Einstellung am Strahlrohr. Steht der Vario Power auf SOFT oder MIX, arbeitet das Gerät mit wenig Druck. Auf HARD drehen, an der Pistole muss die LED der Stufe 3 leuchten.
- Wasserversorgung. Die Anleitung verlangt mindestens 9 Liter pro Minute Zulauf. Zum Prüfen hältst du den offenen Gartenschlauch in einen 10-Liter-Eimer, bei 9 Litern pro Minute ist er nach gut einer Minute voll. Den Wasserhahn ganz öffnen, den Schlauch knickfrei verlegen und auf einen Durchmesser von mindestens 1/2 Zoll achten.
- Sieb im Wasseranschluss. Kupplung abschrauben und das Sieb mit einer Flachzange herausziehen, wie es die Anleitung beschreibt. Unter fließendem Wasser reinigen und wieder einsetzen. Hinter dem Sieb sitzt bei der Full-Control-Reihe laut Ersatzteilliste ein Feinfilter (5.731-598.0).
- Luft im Gerät. Strahlrohr abnehmen, Gerät einschalten und den Hebel drücken. Höchstens 2 Minuten laufen lassen, bis das Wasser blasenfrei aus der Pistole kommt, dann ausschalten und das Strahlrohr wieder anstecken.
Die 2 Minuten sind eine harte Grenze. Laut Kärcher führt Trockenlauf von mehr als 2 Minuten zu Schäden an der Hochdruckpumpe. Baut das Gerät nach allen vier Schritten keinen Druck auf, kann die Ursache tiefer sitzen, etwa an Ventilen oder Dichtungen der Pumpe. Wie man solche Fälle markenübergreifend eingrenzt, zeigt der Ratgeber Hochdruckreiniger baut keinen Druck auf.
Druck schwankt oder pulsiert
Starke Druckschwankungen führt die Anleitung auf zwei Ursachen zurück:
- Hochdruckdüse verschmutzt. Ein Sandkorn oder Kalk in der Düsenbohrung lässt den Strahl flattern. Die Verschmutzung mit einer Nadel aus der Bohrung entfernen und die Düse von vorn mit Wasser ausspülen. Von vorn deshalb, weil der Schmutz so in die Richtung zurückgespült wird, aus der er gekommen ist.
- Zulaufmenge zu gering. Dieselben Prüfungen wie oben: Wasserhahn, Schlauch, Sieb.
Arbeitest du mit dem Saugschlauch aus einer Regentonne, kommt ein dritter Punkt dazu. Die maximale Ansaughöhe liegt laut Anleitung bei 0,5 Metern. Steht das Gerät höher oder ist der Saugschlauch nicht vorher mit Wasser gefüllt, zieht die Pumpe Luft, und der Druck springt.
Gerät läuft nicht oder schaltet ab
Läuft das Gerät gar nicht an, geht die Tabelle Schritt für Schritt vor:
- Hebel der Pistole drücken. Der Full Control startet erst, wenn der Hebel gezogen wird. Der Geräteschalter allein schaltet nur die Bereitschaft ein.
- Spannung prüfen. Die Angabe auf dem Typenschild muss zur Steckdose passen, beim deutschen Modell 230 V. Die Netzabsicherung muss laut Datenblatt 10 A träge betragen.
- Netzkabel auf Schäden prüfen. Ein beschädigtes Kabel tauscht laut Kärcher der Kundendienst.
- Motorschutzschalter. Bei Überlastung schaltet er das Gerät ab. Kärcher schreibt vor, das Gerät auszuschalten, eine Stunde abkühlen zu lassen und dann wieder einzuschalten. Tritt das mehrmals auf, gehört das Gerät zum Kundendienst.
Brummt der Motor, ohne anzulaufen, ist laut Kärcher ein Spannungsabfall schuld, durch ein schwaches Stromnetz oder ein Verlängerungskabel. Die Anleitung empfiehlt dann, beim Einschalten zuerst den Hebel zu drücken und erst danach den Geräteschalter auf „I/ON“ zu stellen. Die Anleitung des Nachfolgers K 4 Power Control geht weiter und rät, gar kein Verlängerungskabel zu verwenden. Muss eines sein, dann kurz, vollständig abgewickelt und mit ausreichendem Querschnitt.
Gerät schaltet ständig ein und aus
Dieses Symptom steht nicht in der Störungstabelle. Die Erklärung liefert der Abschnitt zu den Sicherheitseinrichtungen. Der Full Control arbeitet mit einem Überströmventil mit Druckschalter. Lässt du den Hebel los, schaltet der Druckschalter die Pumpe ab, der Druck bleibt im Schlauch stehen. Fällt dieser Druck ohne Hebeldruck ab, schaltet die Pumpe kurz wieder ein.
Typische Ursache ist eine undichte Stelle zwischen Pumpe und Düse: ein harter O-Ring an Schlauch oder Pistole, ein beschädigter Schlauch oder eine undichte Pistole. Die Suche beginnt an den Steckverbindungen. Tropft es dort, helfen neue O-Ringe aus dem Original-Set 2.640-729.0. Bleibt das Takten trotz dichter Anschlüsse, sitzt die Ursache meist im Inneren, bei Rückschlag- oder Sicherheitsventil, und das gehört in die Werkstatt.
Reinigungsmittel wird nicht angesaugt
Beim Full Control ist das ein häufiger Bedienfehler, weil der Weg zur Reinigungsmittelstufe ein anderer ist als beim Nachfolger. Kärcher nennt zwei Punkte:
- Vario Power auf MIX drehen. Das Mittel wird nur in dieser Stufe zugemischt, also im Niederdruck. An der Pistole muss die LED MIX leuchten. Mit dem Dreckfräser geht es nicht, er arbeitet immer auf HARD.
- Flasche richtig einsetzen. Die Plug-n-Clean-Flasche wird ohne Deckel mit der Öffnung nach unten in den Anschluss für Reinigungsmittel gedrückt und muss dort fest sitzen.
Wer vom Power Control kommt, kennt einen anderen Weg. Dort wird für MIX das Strahlrohr abgenommen. Am Full Control bleibt der Vario Power aufgesteckt und wird gedreht.
Keine Anzeige an der Pistole
Die Full-Control-Pistole zeigt die eingestellte Stufe per LED an. Dafür stecken im Griff zwei Batterien oder Akkus der Größe AAA. Sind sie verbraucht, bleibt das Display dunkel. Die Reinigungsleistung ändert sich dadurch nicht, nur die Anzeige fällt aus.
Zum Tausch den Verschlussschieber drücken, das Batteriefach öffnen, die alten Zellen herausnehmen, neue polrichtig einsetzen und das Fach schließen. Altbatterien gehören in die Sammelstelle.
Bleibt die Anzeige trotz frischer Batterien aus oder ist die Pistole beschädigt, führt die Ersatzteilliste des K 4 Full Control heute die G 160 Q Pistole (2.644-327.0). Sie arbeitet mit mechanischer Anzeige ohne Batterie und ist laut Kärcher für alle Full-Control- und Power-Control-Geräte der Klassen K 4 und K 5 freigegeben. Mit Flächenreiniger, Waschbürste oder Schaumdüse zeigt die Pistole laut Anleitung grundsätzlich keine verlässliche Stufe, auch mit frischen Batterien.
Gerät tropft oder ist undicht
Laut Anleitung ist eine tropfenweise Undichtheit technisch bedingt. Ein paar Tropfen unter dem Gerät nach dem Einsatz sind also kein Defekt. Bei starker Undichtheit schreibt die Anleitung den autorisierten Kundendienst vor.
Bevor es so weit ist, lohnt der Blick auf die Stelle, an der das Wasser austritt:
| Wo es tropft | Wahrscheinliches Teil | Selbst lösbar |
|---|---|---|
| Schlauchanschluss an Pistole oder Gerät | O-Ring am Schlauchende | ja, O-Ring-Set 2.640-729.0 |
| Strahlrohr an der Pistole | O-Ring am Strahlrohr | ja, gleiches Set |
| Wasseranschluss | Kupplung 6.465-031.0 oder deren Dichtung | ja |
| Unter dem Gerät aus dem Gehäuse | Pumpe, Ventile oder Dichtungen der Kolbenführung | nein, Kundendienst |
Nach dem Einsatz kann laut Anleitung außerdem warmes Wasser aus den Anschlüssen laufen, wenn Zulauf- oder Hochdruckschlauch getrennt werden. Auch das ist normal.
Verschleißteile beim K 4 Full Control
Die Ersatzteilliste zum K 4 Full Control (1.324-000.0) ist weiterhin im Kärcher-Ersatzteilshop abrufbar. Für die Fehler aus diesem Artikel sind diese Nummern relevant:
| Teil | Artikelnummer | Bei welchem Problem |
|---|---|---|
| O-Ring-Set | 2.640-729.0 | Tropfen an Schlauch und Strahlrohr, Takten |
| Gartenschlauch-Kupplung | 6.465-031.0 | Undichtheit am Zulauf |
| Feinfilter lang | 5.731-598.0 | kein Druck, Schwankungen |
| Pistole G 160 Q | 2.644-327.0 | Anzeige oder Hebel defekt |
| Hochdruckschlauch H 9 Q, 9 m | 2.641-721.0 | Schlauch geknickt oder aufgescheuert |
| Vario Power Jet VP 160 | 2.644-430.0 | Düse dauerhaft verstopft, Stufen rasten nicht |
| Sicherheitsventil kpl. | 4.580-801.3 | Werkstatt: Takten, Druckverlust |
| Dichtungssatz Kolbenführung | 4.100-832.0 | Werkstatt: Undichtheit an der Pumpe |
| Pumpensatz kpl. K4 FC bzw. K4 Micro PC | 9.005-673.0 bzw. 9.005-860.0 | Werkstatt: Pumpe oder Motor defekt |
Welcher der beiden Pumpensätze zu einem Gerät gehört, klärt der Fachhändler anhand des Typenschilds. Mehr zu den Teilelisten aller K-4-Generationen steht im Ratgeber Kärcher K4 Ersatzteile.
Wann der Kundendienst ran muss
Drei Fälle schreibt die Anleitung ausdrücklich dem autorisierten Kundendienst zu: ein beschädigtes Netzkabel, ein wiederholt auslösender Motorschutzschalter und eine starke Undichtheit. Dazu kommen alle Arbeiten an elektrischen Bauteilen und an der Pumpe.
Kärcher bietet zwei Wege. Über das myKärcher-Kundenportal schickst du das Gerät ins Reparaturzentrum und bekommst einen Festpreis. Alternativ repariert jeder Kärcher-Fachhändler, egal wo das Gerät gekauft wurde. Die Garantie von 24 Monaten ist bei einem Gerät, das nicht mehr im Sortiment ist, meist abgelaufen. Die Reparatur ist dann eine Kostenfrage.
Full Control und Power Control im Vergleich
Wer zwischen den Anleitungen wechselt, findet fast dieselben Störungen. Die Unterschiede:
- Der Power Control hat keine Batterien in der Pistole, die Störung „keine Druckanzeige“ fehlt in seiner Tabelle.
- Für Reinigungsmittel wird beim Power Control das Strahlrohr abgenommen, beim Full Control wird es auf MIX gedreht.
- Die Power-Control-Anleitung nennt beim fehlenden Druck die Strahlrohr-Stellung SOFT ausdrücklich und verweist auf die maximale Ansaughöhe. Beim Motorbrummen rät sie, kein Verlängerungskabel zu verwenden.
Wie beide Geräte im Normalbetrieb bedient werden, vom Entlüften bis zum Frostschutz, steht in der Kärcher K4 Bedienungsanleitung.
Fazit: erst Wasser, Sieb und Düse, dann die Werkstatt
Die meisten Probleme am K 4 Full Control löst du ohne Werkzeug. Bei fehlendem oder schwankendem Druck sind Wasserhahn, Sieb, Luft und Düse fast immer die Ursache, bei dunkler Anzeige die AAA-Batterien. Wer diese Punkte der Reihe nach abarbeitet, spart sich in vielen Fällen den Weg zum Händler.
Bleibt das Gerät trotzdem ohne Druck, taktet es bei dichten Anschlüssen oder löst der Motorschutz immer wieder aus, liegt der Fehler in Pumpe, Ventilen oder Elektrik. Dann hilft der Fachhändler mit der passenden Ersatzteilliste weiter.
Häufige Fragen
Warum baut mein Kärcher K4 Full Control keinen Druck auf?
Die Störungstabelle von Kärcher nennt vier Ursachen. Das Strahlrohr steht auf SOFT oder MIX, die Wasserversorgung liefert weniger als 9 Liter pro Minute, das Sieb im Wasseranschluss ist verstopft oder es ist Luft im Gerät. Abhilfe in dieser Reihenfolge: Vario Power auf HARD, Wasserhahn ganz auf, Sieb mit einer Flachzange herausziehen und ausspülen, Gerät ohne Strahlrohr höchstens 2 Minuten laufen lassen, bis das Wasser blasenfrei kommt.
Warum pulsiert mein Kärcher K4 Full Control?
Starke Druckschwankungen gehen laut Anleitung auf eine verschmutzte Hochdruckdüse oder zu wenig Zulaufwasser zurück. Die Düsenbohrung mit einer Nadel von Schmutz befreien und von vorn mit Wasser ausspülen, dann die Wasserzufuhr prüfen. Beim Ansaugen aus einer Regentonne darf das Gerät höchstens 0,5 Meter über dem Wasserspiegel stehen, sonst zieht die Pumpe Luft.
Was tun, wenn beim Kärcher K4 Full Control der Motor brummt, aber nicht anläuft?
Kärcher nennt einen Spannungsabfall als Ursache, durch ein schwaches Stromnetz oder ein Verlängerungskabel. Abhilfe laut Anleitung: zuerst den Hebel der Hochdruckpistole drücken und erst dann den Geräteschalter auf I/ON stellen. Die neuere Power-Control-Anleitung rät zusätzlich, kein Verlängerungskabel zu verwenden. Abgesichert sein muss die Steckdose mit 10 A träge.
Warum schaltet der Kärcher K4 Full Control während der Arbeit ab?
Bei zu hoher Stromaufnahme löst der Motorschutzschalter aus. Kärcher schreibt dann vor, das Gerät auszuschalten, eine Stunde abkühlen zu lassen und wieder einzuschalten. Tritt die Störung mehrmals auf, gehört das Gerät zum Kundendienst.
Warum leuchtet die Druckanzeige an der Full-Control-Pistole nicht?
Die LED-Anzeige der Full-Control-Pistole läuft mit zwei Batterien oder Akkus der Größe AAA. Sind sie leer, bleibt das Display dunkel, das Gerät reinigt aber normal weiter. Zum Tausch den Verschlussschieber drücken und das Batteriefach öffnen. Mit Flächenreiniger und anderem Zubehör zeigt die Anzeige laut Kärcher grundsätzlich keine verlässliche Stufe.
Ist es normal, dass der Kärcher K4 Full Control tropft?
Ein leichtes Tropfen ja. Kärcher schreibt in der Anleitung, eine tropfenweise Undichtheit sei technisch bedingt. Bei starker Undichtheit soll der autorisierte Kundendienst ran. Tropft es nur an einem Schlauchanschluss, hilft oft ein neuer O-Ring aus dem Kärcher-O-Ring-Set 2.640-729.0, das in der Ersatzteilliste des Full Control steht.
Warum saugt der Kärcher K4 Full Control kein Reinigungsmittel an?
Beim Full Control wird Reinigungsmittel nur in der Stufe MIX zugemischt. Den Vario Power so weit drehen, bis an der Pistole die LED MIX leuchtet, mit dem Dreckfräser funktioniert es nicht. Außerdem muss die Plug-n-Clean-Flasche mit der Öffnung nach unten fest in der Aufnahme sitzen. Ist sie leer, kommt ebenfalls nichts an.
Lohnt sich die Reparatur eines Kärcher K4 Full Control?
Für Kleinteile immer: O-Ringe, Sieb, Pistole, Schlauch und Strahlrohre gibt es weiter als Original-Ersatzteile. Fällt die Pumpe aus, ersetzt der Pumpensatz Pumpe, Motor und Elektrobox in einem, also fast die ganze Technik. Ob das den Preis eines neuen K 4 wert ist, entscheidet der Kostenvoranschlag eines Fachhändlers oder der Festpreis des Kärcher-Reparaturservice.
