Die richtige Nummer: Typenschild und PLU
Für Ersatzteile zählt die Kärcher-Artikelnummer vom Typenschild. Sie hat das Format 1.xxx-xxx.0, beim KHD 4-2 beginnt sie mit 1.950-8 oder 1.679-2. Der Ersatzteilshop von Kärcher nimmt sie mit Punkt und Strich oder als achtstellige Zahl an, also 1.679-203.0 oder 16792030.
Die Betriebsanleitung des KHD 4-2 von 02/2021 nennt für den Garantiefall eine andere Zahl, die PLU 73724. Das ist die Artikelnummer des Händlers, mit der Kärchers Shop nichts anfangen kann.
Insgesamt kennt der Kärcher-Shop 21 Nummern mit der Bezeichnung KHD 4-2, dazu fünf Ausführungen „KHD Patio & Deck“ mit derselben Technik. Für jede Nummer gibt es eine vollständige Teileliste mit Explosionszeichnungen, obwohl keines der Geräte mehr im Handel ist.
| Nummernbereich | Bezeichnung im Ersatzteilshop |
|---|---|
| 1.950-800.0, -801.0, -802.0 | KHD 4-2 |
| 1.950-804.0 bis -808.0, -810.0 | KHD 4-2 AN |
| 1.679-200.0, -202.0 | KHD 4-2 AS |
| 1.679-203.0, -211.0 | KHD 4-2 |
| 1.679-205.0 bis -209.0 | KHD 4-2 AN |
| 1.679-210.0 | KHD 4-2 T250 |
| 1.679-212.0, -213.0 | KHD 4-2 Stairs |
| 1.679-220.0 bis -222.0, -224.0, -225.0 | KHD Patio & Deck |

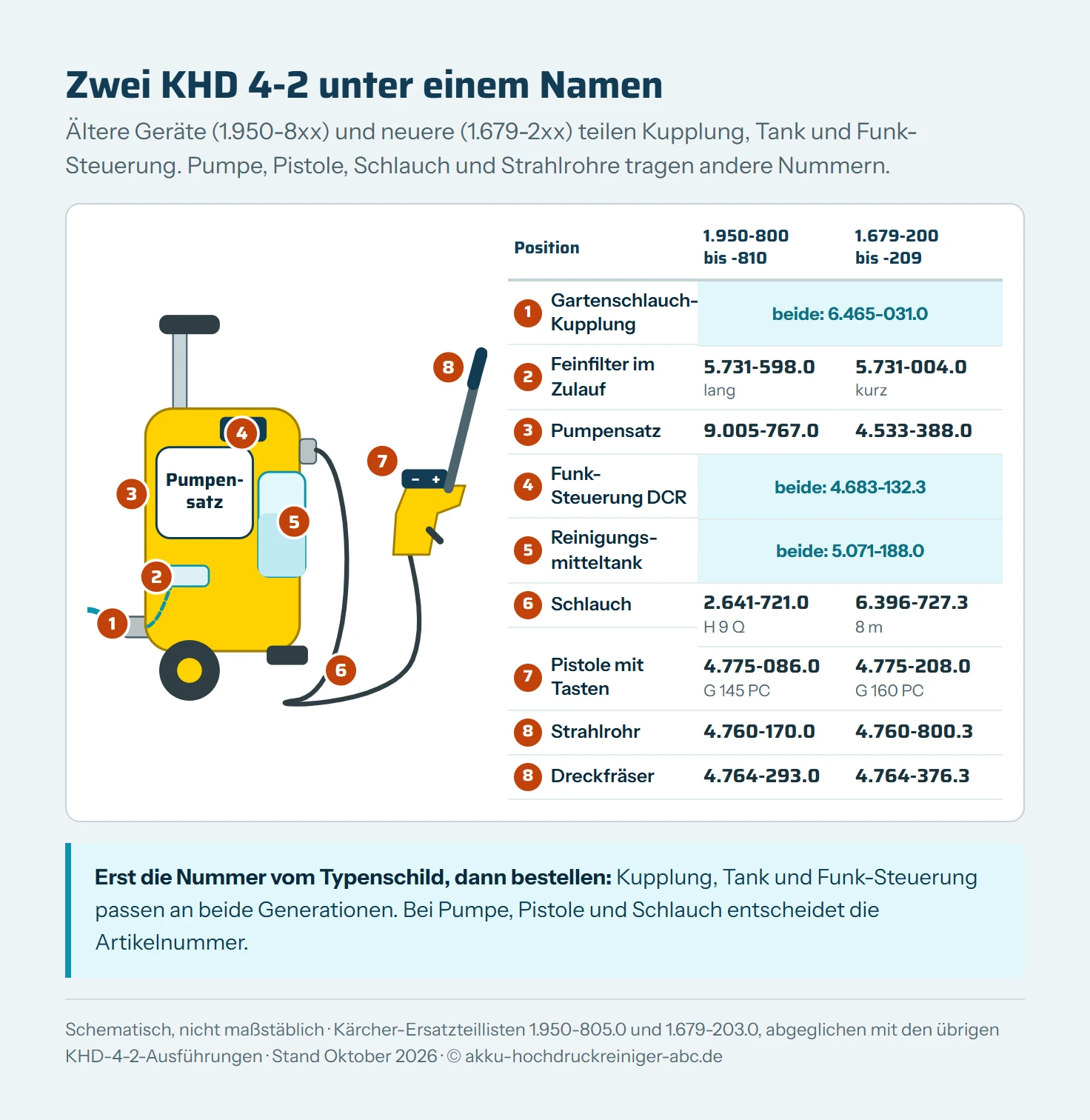

Zwei Baureihen unter einem Namen
Hinter dem Namen KHD 4-2 stecken zwei technisch verschiedene Geräte. Gemeinsam haben sie das Gehäuse mit Tank, die Funk-Steuerung und die Bedienung über Plus- und Minus-Tasten an der Pistole. Pumpe, Pistole, Schlauch und Strahlrohre tragen dagegen andere Nummern.
Die ältere Baureihe (1.950-800.0 bis 1.950-810.0) arbeitet mit dem „Pumpensatz DR (KC)“. Viele Teile darin tragen Nummern mit 9.0 am Anfang, einige Bezeichnungen sind italienisch, etwa „valvola di sicurezza“ für das Sicherheitsventil. Die Pumpe selbst heißt in der Liste „Pumpe Plastik DR“.
Die neuere Baureihe (1.679-200.0 bis 1.679-213.0) nutzt den „Pumpensatz RVu KHD4-2“ mit Bauteilen aus der Kärcher-K-Reihe. Zylinderkopf und Kolbenführung tragen den Zusatz „K4/KHD4“, das Spezialwerkzeug für den Motor heißt „Motor K2“.
Das Gehäuse hat Kärcher übernommen. Hinteres Gehäuse (9.038-541.3), Handgriff (9.038-543.3) und Rad (9.038-237.0) haben in beiden Baureihen dieselbe Nummer. Neu ist bei den 1.679-Geräten die Vorderseite mit eigenem Logo (Gehäuse vorne KHD 4-2, 5.067-638.3).
Ältere Baureihe 1.950-800 bis 1.950-810
Die folgenden Nummern stammen aus der Liste des KHD 4-2 AN mit der Nummer 1.950-805.0. Die übrigen 1.950-80x-Listen stimmen bei diesen Teilen überein.
| Teil | Artikelnummer | Hinweis |
|---|---|---|
| Pumpensatz DR (KC) | 9.005-767.0 | mit Motor, Kolbenführung, Pumpe, Sicherheitsventil |
| Motor | 9.002-506.0 | Teil des Pumpensatzes |
| Kolbenführung | 9.001-964.0 | mit Kolben 9.001-965.0 und Nutring 9.078-015.0 |
| Stutzen mit Sicherheitsventil | 9.002-505.0 | mit Feinfilter lang 5.731-598.0 |
| Pistole G 145 PC | 4.775-086.0 | Pistole 4.775-102.3 plus E-Box 4.762-576.3 |
| Hochdruckschlauch H 9 Q | 2.641-721.0 | 9 m, Quick Connect |
| Strahlrohr | 4.760-170.0 | Flachstrahl |
| Dreckfräser (Rotordüse middle 024) | 4.764-293.0 | rotierender Punktstrahl |
| Steuerung DCR UNIMOT | 4.683-132.3 | Funkempfänger im Gerät |
| Tank RM mit Kappe | 5.071-188.0 / 5.071-189.0 | Reinigungsmitteltank |
| Filter mit Gewicht | 5.731-652.0 | am Ende des Reinigungsmittelschlauchs |
| Netzkabel mit Stecker | 9.084-382.3 | |
| Gartenschlauch-Kupplung | 6.465-031.0 | Anschluss kpl. 3/4 |
Neuere Baureihe 1.679-200 bis 1.679-213
Grundlage ist die Liste des KHD 4-2 mit der Nummer 1.679-203.0. Die AS- und AN-Ausführungen 1.679-200.0 bis 1.679-209.0 haben bei diesen Teilen dieselben Nummern.
| Teil | Artikelnummer | Hinweis |
|---|---|---|
| Pumpensatz RVu KHD4-2 | 4.533-388.0 | mit Motor, Getriebe, Zylinderkopf, Saugdeckel, HD-Abgang |
| Motor 1,15 kW | 4.100-720.0 | Teil des Pumpensatzes |
| Getriebe kpl. | 4.060-888.0 | mit Taumelscheibe 4.120-278.0 |
| Zylinderkopf kpl. (K4/KHD4) | 4.551-340.3 | mit Ventilen |
| Sicherheitsventil SV5-120 | 4.580-801.0 | im Zylinderkopf |
| Kolbenführung (K4/KHD4) | 4.060-906.0 | mit Kolben 4.553-316.0 |
| Saugdeckel lang mit Feinfilter | 4.064-068.3 | Feinfilter kurz 5.731-004.0 |
| HD-Abgang lang mit Klammer | 4.064-069.3 | |
| Pistole G 160 PC | 4.775-208.0 | Pistole 4.775-206.3 plus E-Box 4.762-576.3 |
| Hochdruckschlauch 8 m | 6.396-727.3 | Quick Connect |
| Strahlrohr entry 021 | 4.760-800.3 | Flachstrahl |
| Dreckfräser (Rotordüse middle 0225) | 4.764-376.3 | rotierender Punktstrahl |
| Schalter kpl. KHD 4-2 | 4.744-279.0 | mit Entstörkondensator |
| Tankdeckel mit Schlauch und Filter | 4.730-175.0 | Tank 5.071-188.0 |
| Netzkabel mit Stecker | 6.651-718.3 |
Die vier Ausführungen 1.679-210.0 bis 1.679-213.0 weichen beim Zubehör ab. Sie haben das ältere Strahlrohr 4.760-170.0, den Dreckfräser 4.764-333.3, einen anderen 8-m-Schlauch (6.396-717.0) und den Tankdeckel 4.730-174.0. Die T250-Ausführung bringt zusätzlich den Flächenreiniger T 250 T-Racer (2.642-782.0) mit, die beiden Stairs-Ausführungen den Powerschrubber PS 30 (2.644-123.0).
Die KHD-Patio-&-Deck-Geräte (1.679-220.0 bis 1.679-225.0) nutzen denselben Pumpensatz 4.533-388.0 und dieselbe Funk-Pistole G 160 PC. In einigen ihrer Listen stehen zusätzlich das Strahlrohr VPS middle (4.760-518.3), eine zweite Pistole (G 180 Q 2.642-889.0 oder Pistole best PC 4.775-212.3) und ein zweiter Schalter (4.744-281.0).
Funk-Pistole, Steuerung und Knopfzelle
Beim KHD 4-2 wählst du die Druckstufe an der Pistole. Dafür sitzt auf der Pistole eine kleine Steuerung mit Display und zwei Tasten, die Kärcher in der Liste „Discount Range E-Box“ nennt (4.762-576.3). Sie funkt die Stufe an die Steuerung DCR UNIMOT im Gerät (4.683-132.3). Beide Teile stehen in allen 21 KHD-4-2-Listen und in den Patio-&-Deck-Listen, also in 27 von 35 ausgewerteten Listen.
Die E-Box läuft mit einer Lithium-Knopfzelle CR 2032. Laut Anleitung nimmst du die Steuerung von der Pistole ab, hebst die gelbe Gummilasche an, drehst sie um 180 Grad und ziehst die alte Zelle am Band heraus. Die neue kommt mit dem Pluspol nach oben hinein. Blinken die Ziffern 1 und 2 schnell oder bleibt das Display ganz dunkel, ist meist die Zelle leer.
Nach einem Tausch von Pistole, E-Box oder Steuerung musst du Pistole und Gerät neu koppeln. Fällt die Funkverbindung ganz aus, läuft der KHD 4-2 auf der zuletzt gewählten Stufe weiter. Wie Kopplung und Notlauf funktionieren und was jede Display-Anzeige bedeutet, steht in der Bedienungsanleitung zum KHD 4-2.
Teile, die in jeder KHD-4-Liste stehen
Ausgewertet wurden 35 Ersatzteillisten: 21 KHD 4-2, 5 KHD Patio & Deck, 3 KHD 4-1 und 6 KHD 4 L. Einige Teile stehen in jeder davon, andere in allen außer dem KHD 4 L mit seinem eigenen Gehäuse.
| Teil | Artikelnummer | Steht in |
|---|---|---|
| Gartenschlauch-Kupplung (Anschluss kpl. 3/4) | 6.465-031.0 | allen 35 Listen |
| O-Ring-Set für Schlauch, Pistole und Strahlrohre | 2.640-729.0 | allen 35 Listen |
| Klammer für den HD-Abgang | 5.037-463.0 | allen 35 Listen |
| Halter für die Pistole | 5.321-904.0 | allen 35 Listen |
| Zubehörnetz | 6.276-045.0 | allen 35 Listen |
| Motoröl 10W-60, 1 l | 6.288-112.0 | allen 35 Listen, Teil des Pumpensatzes |
| Reinigungsmitteltank RM | 5.071-188.0 | 29 Listen, alle außer KHD 4 L |
| Filter mit Gewicht (Reinigungsmittel) | 5.731-652.0 | 29 Listen |
| Rad 160 | 9.038-237.0 | 29 Listen |
| Gehäuse hinten, Handgriff | 9.038-541.3, 9.038-543.3 | 29 Listen |
Kupplung, O-Ringe und die Klammer am Hochdruckabgang kaufst du damit ohne Blick in die eigene Liste nach. Bei Pistole, Schlauch und allem rund um die Pumpe lohnt er sich immer.
KHD 4-1 Ersatzteile
Der KHD 4-1 ist der einfachere Bruder ohne Funk. Der Ersatzteilshop führt drei Nummern: 1.950-820.0 (KHD 4-1), 1.950-821.0 (KHD 4-1 T250, Ausführung für Österreich) und 1.679-223.0 (KHD 4-1 AN). Die Anleitung der älteren Geräte trägt die Dokumentnummer 59685280 (09/18) und nennt eine Garantie über Hofer bzw. Aldi.
Bei den beiden 1.950-Nummern stehen ein eigener Pumpensatz KHD 4-1 (9.005-792.0) mit Motor 4.100-722.0 und einem Unterbrecher in der E-Box (9.013-561.3) in der Liste. Als Pistole führt Kärcher die 4.775-102.3 ohne Funk-Box. Den Druck regelst du am Strahlrohr VPS middle (4.760-518.0), dazu kommen der Dreckfräser 4.764-293.0 und der Schlauch H 9 Q (2.641-721.0). Die T250-Ausführung bringt den Flächenreiniger T 250 T-Racer mit.
Der KHD 4-1 AN mit der Nummer 1.679-223.0 gehört technisch zur neueren KHD-4-2-Baureihe. Seine Liste nennt den Pumpensatz 4.533-388.0 und führt zusätzlich das Strahlrohr VPS middle (4.760-518.3) sowie den Schalter 4.744-281.0.
KHD 4 L Ersatzteile
Der KHD 4 L hat ein eigenes Gehäuse mit gelber Front und schwarzer Rückseite und keinen Reinigungsmitteltank. Im Ersatzteilshop stehen sechs Nummern: 1.679-350.0 bis -352.0 (KHD 4 L Basic Car) und 1.679-353.0 bis -355.0 (KHD 4 L Stairs).
| Teil | Artikelnummer | Hinweis |
|---|---|---|
| Pumpensatz RVu KHD4L | 4.533-399.0 | bei 1.679-355.0 (britische Ausführung) Pumpe kpl. 4.543-046.0 |
| Pistole G 180 Q | 2.642-889.0 | ohne Funk, Druck am Strahlrohr |
| Vario Power Jet | 4.760-518.3 | bei 1.679-352.0 und -355.0: 4.760-761.3 |
| Dreckfräser | 4.764-376.3 oder 4.764-333.3 | je nach Ausführung |
| Schaumdüse FJ 3 | 2.643-150.0 | bei 1.679-355.0: 2.645-383.0 |
| Hochdruckschlauch 6 m | 6.396-715.0 | bei 1.679-353.0 und -355.0: 6.396-725.3 |
| Gehäuse vorne gelb / hinten schwarz | 5.067-648.3 / 5.067-748.3 | |
| Griff KHD 4 L | 5.322-436.3 | |
| Rad | 5.515-397.3 | |
| Waschbürste starr | 6.903-276.0 | beim Basic Car 1.679-350.0 |
Pumpensatz und Pistole des KHD 4 L passen damit weder an den KHD 4-2 noch umgekehrt. Gleich sind nur die Kleinteile aus der Tabelle oben.
Was du selbst tauschst und was in die Werkstatt gehört
Kärcher schreibt auf seiner Ersatzteilseite, Ersatzteile dürften nur von ausgebildetem Fachpersonal getauscht werden, und verweist auf die Garantiebedingungen. In der Praxis betrifft das alles, wofür du das Gehäuse öffnen musst.
Selbst wechselst du die Teile, die gesteckt, geschraubt oder eingehängt werden:
- Hochdruckschlauch: an der Pistole über die Trenntaste, am Gerät über die Klammer am HD-Abgang.
- Pistole und Strahlrohre, die per Quick Connect bzw. Bajonett sitzen.
- O-Ringe an Schlauch, Pistole und Strahlrohren aus dem O-Ring-Set 2.640-729.0.
- Sieb im Wasseranschluss: Kupplung abschrauben, Sieb mit einer Flachzange herausziehen, unter fließendem Wasser reinigen.
- Knopfzelle CR 2032 in der Steuerung auf der Pistole.
- Reinigungsmitteltank, Tankdeckel und Filter mit Gewicht.
In die Werkstatt gehören Pumpensatz, Motor, Getriebe mit Öl, Zylinderkopf und Ventile, die Steuerung im Gerät, der Schalter und das Netzkabel. Bei einem Pumpenschaden rechnet sich die Reparatur je nach Alter des Geräts nicht immer. Wie Festpreis-Reparatur, Fachhändler und Neukauf zueinander stehen, erklärt der Ratgeber Kärcher Hochdruckreiniger reparieren.
Zubehör und Nachbauteile
Laut Betriebsanleitung des KHD 4-2 ist Zubehör des Modells K 4 mit dem KHD 4-x kompatibel, mit Ausnahme des Wasseransaugschlauchs. Das passt zur Teileliste. Zylinderkopf und Kolbenführung der neueren Baureihe tragen den Zusatz „K4/KHD4“, Schlauch und Pistole arbeiten mit Quick Connect wie beim K 4. Welche K-4-Teile es im Einzelnen gibt, zeigt der Ratgeber Kärcher K4 Ersatzteile.
Nachbauteile „für Kärcher K 2 bis K 7“ gibt es zahlreich. Kärcher empfiehlt in seinen Anleitungen ausschließlich Original-Teile. Wer trotzdem zum Nachbau greift, prüft den Anschluss (Quick Connect an Gerät und Pistole) und die Druckangabe. Der KHD 4-2 erreicht laut Anleitung bis 13 MPa, also 130 bar.
Die gängigen Verschleiß- und Steckteile gibt es im Original auch bei Amazon, zugeordnet über die Kärcher-Artikelnummer. Der H 9 Q ist der Schlauch aus der Liste der älteren Baureihe, der Dreckfräser DB 160 gehört zur K-4-Klasse:
Fazit: erst die Baureihe, dann das Teil
Beim KHD 4-2 entscheidet die Nummer auf dem Typenschild, welche Liste gilt. Beginnt sie mit 1.950-8, hast du die ältere Baureihe mit Pumpensatz 9.005-767.0, bei 1.679-2 die neuere mit 4.533-388.0. Kupplung, O-Ringe, Tank und Funk-Steuerung passen an beide.
Für Schlauch, Strahlrohre und Zusatzgeräte steht dir das K-4-Zubehör offen. Bevor du wegen Druckproblemen an die Pumpe denkst, lohnt der Blick auf Sieb, Düse und Knopfzelle.
Häufige Fragen
Wo finde ich die Explosionszeichnung für den Kärcher KHD 4-2?
Im Ersatzteilshop auf karcher.com. Dort gibst du die Kärcher-Artikelnummer vom Typenschild ein, etwa 1.679-203.0 oder 1.950-805.0, mit oder ohne Punkt und Strich. Der Shop zeigt je Baugruppe eine Zeichnung mit Positionsnummern und eine Tabelle mit Name und Teilenummer. Die Listen sind für alle 21 KHD-4-2-Nummern abrufbar, obwohl das Gerät nicht mehr verkauft wird.
Was bedeutet die PLU 73724 beim Kärcher KHD 4-2?
Die PLU ist die Artikelnummer des Händlers. Die Betriebsanleitung des KHD 4-2 von 02/2021 nennt sie für den Garantiefall, zusammen mit dem Kaufbeleg. Im Kärcher-Ersatzteilshop hilft sie nicht weiter. Dort brauchst du die Kärcher-Nummer im Format 1.xxx-xxx.0 vom Typenschild.
Welche Pistole gehört zum Kärcher KHD 4-2?
Das hängt von der Baureihe ab. Die älteren Geräte 1.950-800.0 bis 1.950-810.0 führen die G 145 PC (4.775-086.0), die neueren 1.679-200.0 bis 1.679-225.0 die G 160 PC (4.775-208.0). In beiden steckt dieselbe Funk-E-Box 4.762-576.3 mit den Plus- und Minus-Tasten. Nach einem Tausch muss die Pistole neu mit dem Gerät gekoppelt werden.
Welche Batterie braucht die Pistole des KHD 4-2?
Eine Lithium-Knopfzelle CR 2032. Sie sitzt in der Steuerung auf der Pistole unter einer gelben Gummilasche und wird am Band herausgezogen. Die neue Zelle kommt mit dem Pluspol nach oben hinein. Blinken die Ziffern 1 und 2 schnell oder bleibt das Display dunkel, ist sie meist leer.
Welcher Hochdruckschlauch passt an den Kärcher KHD 4-2?
Die ältere Baureihe führt den H 9 Q mit 9 Metern (2.641-721.0), die neuere einen 8-m-Schlauch mit der Nummer 6.396-727.3, die Ausführungen 1.679-210.0 bis 1.679-213.0 den 6.396-717.0. Laut Betriebsanleitung passt Zubehör des K 4 an den KHD 4-x, damit auch die Quick-Connect-Schläuche der K-4-Klasse.
Gibt es Ersatzteile für den Kärcher KHD 4-1?
Ja. Für 1.950-820.0, die österreichische T250-Ausführung 1.950-821.0 und den KHD 4-1 AN 1.679-223.0 zeigt der Ersatzteilshop vollständige Listen. Die älteren haben einen eigenen Pumpensatz KHD 4-1 (9.005-792.0) und eine Pistole ohne Funk-Box (4.775-102.3), der Druck wird am Strahlrohr VPS geregelt. Der 1.679-223.0 nutzt den Pumpensatz des neueren KHD 4-2.
Passt Zubehör vom Kärcher K 4 an den KHD 4-2?
Ja, mit einer Ausnahme. Die Betriebsanleitung des KHD 4-2 schreibt, Zubehör des Modells K 4 sei mit dem KHD 4-x kompatibel, außer dem Wasseransaugschlauch. Der KHD 4-2 ist laut Anleitung nicht dafür gebaut, Wasser aus Regentonnen oder anderen offenen Quellen anzusaugen.
Kann ich den Pumpensatz am KHD 4-2 selbst tauschen?
Kärcher schreibt auf seiner Ersatzteilseite, dass nur ausgebildetes Fachpersonal Ersatzteile tauschen darf. Der Pumpensatz enthält Motor, Getriebe mit Motoröl 10W-60, Zylinderkopf mit Ventilen und Kolbenführung. Diesen Teil überlässt du einer Kärcher-Fachwerkstatt. Schlauch, Pistole, Strahlrohre, O-Ringe, Sieb und Knopfzelle tauschst du selbst.
