Die Teileliste finden
Jeder Kärcher-Flächenreiniger hat eine eigene Teileliste im Ersatzteilshop auf karcher.com. Der Schlüssel ist die Bestellnummer, die Kärcher auf der Produktseite nennt und die auch Händler wie Amazon als Modellnummer führen. Der Shop nimmt sie mit Punkten und Strich oder als achtstellige Zahl an:
| Flächenreiniger | Bestellnummer | Eingabe im Shop |
|---|---|---|
| T 5 T-Racer | 2.644-084.0 | 26440840 |
| T 7 Plus T-Racer | 2.644-074.0 | 26440740 |
| PS 30 Powerschrubber | 2.644-123.0 | 26441230 |
| PS 30 Plus Powerschrubber | 2.644-212.0 | 26442120 |
| T 350 T-Racer | 2.643-252.0 | 26432520 |
| T 450 T-Racer | 2.643-214.0 | 26432140 |
Auf der Produktseite des Zubehörs führt außerdem der Bereich „Ersatzteile finden“ direkt zur Liste. Sie beginnt mit einer Explosionszeichnung, darunter stehen die Teile mit Positionsnummer, Name und Artikelnummer. Manche Einträge sind selbst Baugruppen mit weiteren Teilen darunter. Wie diese mehrstufigen Listen aufgebaut sind, erklärt der Ratgeber zu den Ersatzteilen des Kärcher K4 am Beispiel eines ganzen Geräts.
Bei Flächenreinigern aus einem Geräteset hilft die Nummer des Hochdruckreinigers weiter. Die Liste des K 2 Horizontal VPS Home etwa führt den beiliegenden Flächenreiniger als eigene Baugruppe. Kärcher bewirbt ihn als T 1, in der Teileliste heißt er T 2 mit der Nummer 2.644-086.0.

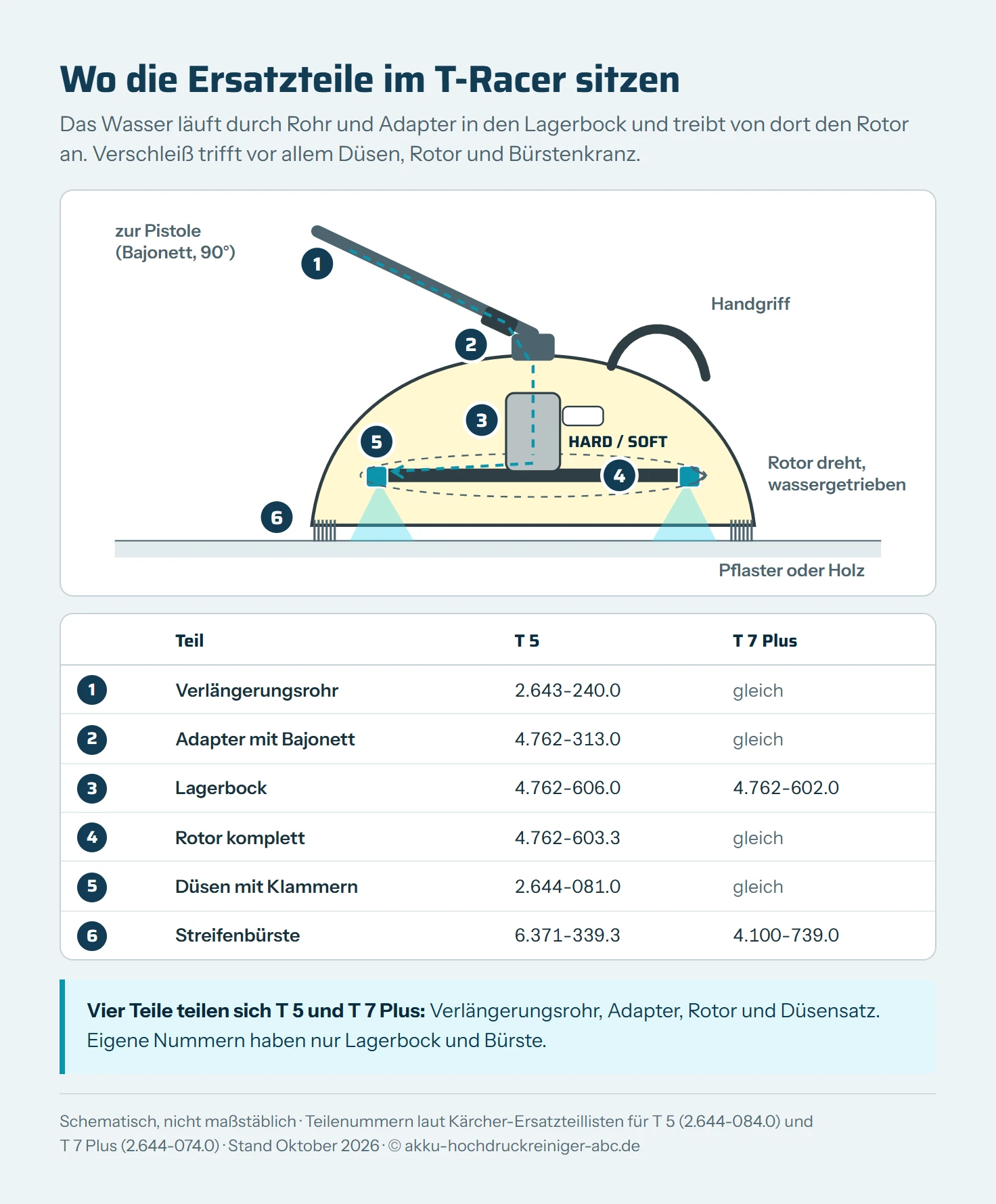

Wo welches Teil im T-Racer sitzt
Der Weg des Wassers erklärt, wo Verschleiß entsteht. Es kommt durch das Verlängerungsrohr und den Adapter mit Bajonettanschluss in den Lagerbock in der Mitte der Haube. Dort sitzt der Rotor, an dessen Enden die beiden Flachstrahldüsen mit je einer Klammer befestigt sind. Der Rand der Haube trägt die Streifenbürste, die das Spritzwasser zurückhält.
Teileliste T 5 T-Racer
Die Kärcher-Teileliste des T 5 (2.644-084.0) besteht aus zwei Baugruppen, dem Flächenreiniger selbst und dem Verlängerungsrohr.
| Pos. | Teil | Artikelnummer | Enthält |
|---|---|---|---|
| 0001 | T 5 komplett | 4.760-217.0 | Baugruppe mit allen Teilen darunter |
| 0001 | Rotor komplett | 4.762-603.3 | Rotorarm |
| 0002 | Lagerbock komplett | 4.762-606.0 | mit Adapter |
| 0001 | Adapter komplett | 4.762-313.0 | Mutter 5.310-160.0, O-Ring-Set 2.640-729.0 |
| 0006 | Scheibe | 5.115-971.0 | |
| 0034 | Streifenbürste | 6.371-339.3 | Bürste am Gehäuserand |
| 0901 | Ersatzteil-Set Düsen 017 | 2.885-477.0 | mit Klammer 5.037-151.0 |
| 0901 | Ersatzdüsen T-Racer | 2.644-081.0 | O-Ring 6.363-609.0, Klammer 5.037-151.0 |

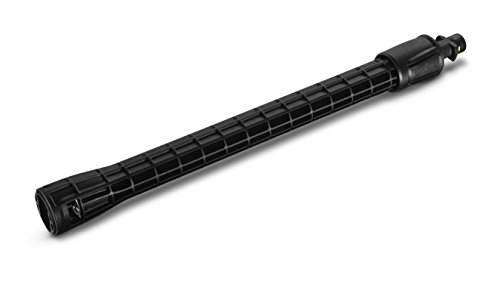

| 0002 | Einstufige Strahlrohrverlängerung | 2.643-240.0 | O-Ring-Set, Druckfeder 5.332-464.0, Mutter 5.310-160.0 |
Die doppelte Position 0901 bedeutet zwei Varianten für dieselbe Stelle. Das Set 2.644-081.0 ist die Variante, die Kärcher auch als Zubehör im Shop führt. Im O-Ring-Set 2.640-729.0 am Adapter steckt zusätzlich ein Verschlussstopfen mit O-Ring (4.101-395.0). Dasselbe Set sitzt am Verlängerungsrohr, Kärcher bietet es als Dichtungssatz für das Zubehör aller K-2- bis K-7-Geräte an.
Teileliste T 7 Plus T-Racer
Beim T 7 Plus (2.644-074.0) sind die meisten Nummern gleich. Abweichend sind der Lagerbock 4.762-602.0 und der Bürstensatz 4.100-739.0 mit der Bezeichnung „Streifenbürste ET-Satz plus“.
| Pos. | Teil | Artikelnummer | Unterschied zum T 5 |
|---|---|---|---|
| 0001 | T 7 Plus komplett | 4.760-204.0 | eigene Baugruppe |
| 0001 | Rotor komplett | 4.762-603.3 | gleich |
| 0002 | Lagerbock komplett | 4.762-602.0 | eigene Nummer, enthält Adapter und Düsensatz |
| 0007 | Scheibe | 5.115-971.0 | gleich |
| 0901 | Ersatzdüsen T-Racer | 2.644-081.0 | gleich |
| 0902 | Streifenbürste ET-Satz plus | 4.100-739.0 | eigener Satz |
| 0002 | Einstufige Strahlrohrverlängerung | 2.643-240.0 | gleich |
Die Liste kennt eine zweite Ausführung mit dem Namen „T 7 Gerätebeilage“ (4.760-209.0). Sie hat den Lagerbock 4.762-604.0 und den Bürstensatz 4.100-823.0, die übrigen Nummern stimmen überein. Wer seinen T 7 aus einem Geräteset hat, prüft deshalb zuerst, welche der beiden Baugruppen zu seinem Gerät gehört.
Die Gleitkufen des T 7 Plus lassen sich laut Anleitung austauschen. Dafür die Kufe an der Rastung mit einem Schraubendreher leicht nach oben drücken, herausziehen und die neue Kufe bis zum Einrasten in die Halterung drücken. Eine eigene Position für die Kufen zeigt die Teileliste nicht. Hier hilft der Kärcher-Kundendienst unter 07195 903-0 weiter.
Düsen: Set, Farben und Wechsel
Für die Düsen bietet Kärcher zwei Sätze an:

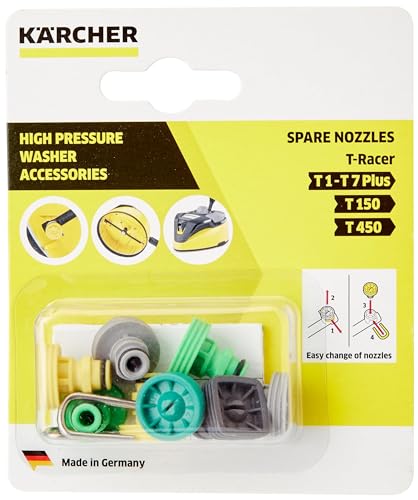

- Ersatzdüsen T-Racer 2.644-081.0 für T 5, T 7 Plus und T 450. Laut Kärcher enthält der Satz drei Düsenpaare für verschiedene Leistungsklassen und zwei Klammern. Für T 7 Plus und T 450 liegen eine Powerdüse für Ecken und Kanten und eine Spüldüse bei.

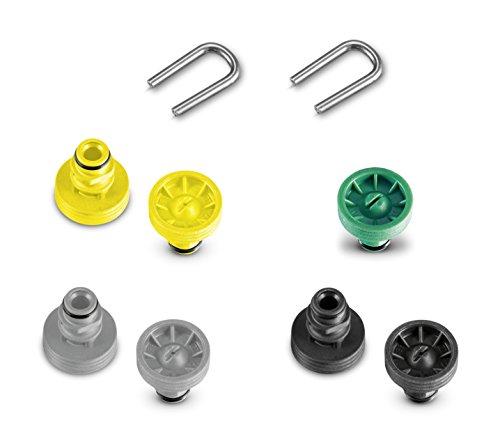

- Ersatzteile Düsen T-Racer 2.643-338.0 aus den Listen älterer T-Racer. Er steht beim T 450 und bei den Flächenreinigern, die Kärcher früher in Sets wie K 3.500 T 250 oder K 4.900 T 300 beigelegt hat. In der T-450-Liste sind zwei seiner vier Positionen als „Bevorratung eingestellt“ markiert. Ohne diesen Vermerk stehen dort die Düsen 4.764-181.0 und 4.764-190.0 und die Klammer.
Welches Paar in den Rotorarm gehört, richtet sich nach der Fördermenge des Hochdruckreinigers. Grün gilt unter 5,8, grau bis 7,5 und gelb über 7,5 Liter pro Minute, ab Werk ist gelb eingesetzt. Die ausführliche Zuordnung je Geräteklasse steht im Überblick zu den Kärcher-Flächenreinigern.
Ausbauen, reinigen und wechseln beschreibt die Anleitung für alle Düsen am Gerät gleich:
- Klammer entfernen und die Hochdruckdüse herausziehen.
- Die Düse mit klarem Wasser in beide Richtungen durchspülen.
- Ist sie beschädigt, eine neue Düse einsetzen.
- Düse einsetzen und die Klammer wieder montieren.
Baut der Hochdruckreiniger mit dem T-Racer keinen Druck auf oder pulsiert er, nennt die Störungstabelle zwei Ursachen. Entweder sind die Düsen verstopft oder beschädigt, dann zusätzlich den T-Racer ohne Düsen mit klarem Wasser durchspülen. Oder es steckt die falsche Farbe im Rotorarm.
Ersatzteile für die Powerschrubber PS 30 und PS 30 Plus
Die beiden Schrubber haben einfachere Listen. Beide verwenden die Düsensätze des älteren PS 20.
| Teil | PS 30 (2.644-123.0) | PS 30 Plus (2.644-212.0) |
|---|---|---|
| Ersatzteil-Set des Modells | 2.885-742.0 | |
| Grundgerät als Baugruppe | PS 30 Powerschrubber Plus 4.762-634.0 | |
| Adapter | Adapter komplett PS 20, 4.762-540.0 | |
| Düsenbalken | 4.762-635.0 mit beiden Düsensätzen | |
| Düsensatz mit Düse „natur“ | 2.885-314.0 (Düse 4.762-542.0) | 2.885-314.0 (Düse 4.762-542.0) |
| Düsensatz mit Düse „schwarz“ | 2.885-356.0 (Düse 4.762-566.0) | 2.885-356.0 (Düse 4.762-566.0) |
| Abziehlippe | ET-Satz Abziehlippe 4.100-795.0 | |
| Drehknopf der Seitendüse | ET-Satz Drehknopf 4.100-796.0 | |
| Klammer und Schraube | Klammer 5.037-151.0 im Düsensatz | Klammer 5.037-185.0, Schraube 5 x 20 6.303-510.0 |
| O-Ring-Set | 2.640-729.0 | 2.640-729.0 (am Adapter) |
| Verlängerungsrohr | 2.643-240.0 | 2.643-240.0 |
Die Abziehlippe des PS 30 Plus ist als Verschleißteil gedacht. Laut Anleitung tauschst du sie ohne Werkzeug: anheben, nach oben herausziehen, die neue Lippe in die Nut setzen und fest andrücken. Die Düsen des Schrubbers werden wie beim T-Racer über eine Klammer gehalten und genauso gereinigt.
Ältere T-Racer und die Flächenreiniger aus Sets
Für viele ältere Modelle führt Kärcher die Teilelisten weiter. Die wichtigsten Nummern aus den Listen:
| Modell | Rotor | Lagerbock | Düsen | Bürste und Gitter |
|---|---|---|---|---|
| T 350 (2.643-252.0) | Ersatzteilsatz Rotor 2.885-407.0 | 4.762-008.0 | 2.644-081.0 oder Satz Düsen 015 (2.885-105.0) | Bürste linear 9.002-592.3 |
| T 450 (2.643-214.0) | Ersatzteile Rotor 2.885-406.0, darin Rotor 4.762-448.0 | Lagerbock T 400, 4.762-476.0 | 2.643-338.0 | Bürsten T 400 2.885-097.0, Gitter T 400 Plus 5.394-873.0 |
| T 1 / T 2 aus K-2-Home-Sets (2.644-086.0) | Rotor grün T 150, 4.762-102.0; Rotorsatz 2.883-000.0 | Satz Düsen 0135 (2.885-491.0) | Streifenbürste 6.369-484.0 | |
| T 50 aus Sets wie K 2.120 T 50 | Rotorsatz T 50, 2.884-530.0 | 2.643-338.0 | ||
| T 250 Plus aus Sets wie K 5.200 T 400 oder K 4.900 M Plus T 300 | Rotorsatz T 250 plus, 2.885-182.0 | 2.643-338.0 | Gitter T 250 Plus 5.394-865.0 |
Das Rotorpaket des T 450 ist ein kompletter Satz. Neben dem Rotor 4.762-448.0 mit Klammer und zwei O-Ringen enthält es Scheibe, Dichtung (5.363-412.0), einen weiteren O-Ring und eine Hülse. Beim T 1 aus den Home-Sets heißt der Rotor in der Liste ausdrücklich „grün“. Das passt zur Düsentabelle, denn die K-2-Geräte, denen er beiliegt, fördern laut Anleitung unter 5,8 Liter pro Minute.
Für ältere T-Racer gibt es den passenden Düsensatz ebenfalls bei Amazon, allerdings nur über Marktplatzhändler.
Welches Teil zu welchem Verschleiß
| Beobachtung | Ursache | Teil |
|---|---|---|
| Hochdruckreiniger baut mit dem T-Racer keinen Druck auf oder pulsiert | Düsen verstopft, beschädigt oder falsche Farbe | Düsen reinigen, Set 2.644-081.0 |
| Rotorarm nach einem Schlag auf eine Kante verbogen oder gebrochen | Fahren über freistehende Ecken und Kanten beschädigt den Rotorarm | Rotor komplett 4.762-603.3 (T 5, T 7 Plus) |
| mehr Spritzwasser am Rand | abgenutzte Bürste am Gehäuserand, laut Kärcher der Spritzschutz zusammen mit der Haube | Streifenbürste 6.371-339.3 (T 5) oder 4.100-739.0 (T 7 Plus) |
| Tropfen am Anschluss von Rohr oder Adapter | Dichtungen am Bajonett, laut Teileliste das O-Ring-Set | O-Ring-Set 2.640-729.0 |
| T 7 Plus gleitet beim Spülen nicht mehr sauber | abgenutzte oder beschädigte Gleitkufen | über den Kärcher-Kundendienst |
| Schmutzwasser bleibt beim PS 30 Plus stehen | abgenutzte Abziehlippe | ET-Satz Abziehlippe 4.100-795.0 |
Vorbeugen lässt sich vor allem den Schäden am Rotor. Die Anleitung verlangt, die Fläche vorher abzukehren und nicht über freistehende Kanten zu fahren. Nach dem Einsatz den T-Racer mit der Pistole ohne weiteres Zubehör durchspülen und frostfrei lagern.
Original oder Nachbau?
Bei Amazon und in Ersatzteilshops finden sich Nachbauten, die die Kärcher-Nummer nur als Verweis im Titel tragen, etwa Sprüharme „passend für 4.762-603.3“. Kärcher selbst rät in der Anleitung, ausschließlich Original-Zubehör und Original-Ersatzteile zu verwenden, weil sie einen sicheren und störungsfreien Betrieb gewährleisten. Düsensatz und O-Ring-Set gibt es im Original bei Amazon, siehe oben. Vor dem Kauf eines kompletten Rotors lohnt der Blick auf den aktuellen Preis eines neuen T 5.
Fazit: Nummer eingeben, Variante prüfen
Die Ersatzteile für Kärcher-Flächenreiniger sind gut dokumentiert. Bestellnummer in den Ersatzteilshop eingeben, in der Explosionszeichnung die Position suchen und bei doppelten Positionsnummern die Variante prüfen. Für T 5 und T 7 Plus reicht in den meisten Fällen das Düsenset 2.644-081.0, bei einem Schlag gegen eine Kante der Rotor 4.762-603.3. Wer einen älteren T-Racer besitzt, findet die Teile über dieselbe Suche, sollte aber bei den Düsen auf eingestellte Positionen achten und das Set 2.644-081.0 als Alternative prüfen, wo Kärcher es freigibt.
Häufige Fragen
Welche Ersatzdüsen passen in den Kärcher T 5?
Das Set Ersatzdüsen T-Racer mit der Bestellnummer 2.644-081.0. Kärcher gibt es für T 5, T 7 Plus und T 450 frei, es steht auch in den Teilelisten von T 5 und T 7 Plus. Die T-5-Liste führt zusätzlich das Ersatzteil-Set Düsen 017 (2.885-477.0). Welche Farbe du einsetzt, hängt an der Fördermenge deines Hochdruckreinigers.
Was ist im Kärcher-Set 2.644-081.0 enthalten?
Laut Kärcher drei Düsenpaare für verschiedene Leistungsklassen und zwei Klammern zur Befestigung. Für T 7 Plus und T 450 liegen zusätzlich eine Powerdüse für die Ecken- und Kantenreinigung und eine Spüldüse bei. Die Teileliste nennt als Bestandteile außerdem den O-Ring 5 x 1,2 aus EPDM (6.363-609.0).
Passen Ersatzteile vom T 5 in den T 7 Plus?
Teilweise. Rotor komplett (4.762-603.3), Adapter mit Bajonett (4.762-313.0), Düsensatz (2.644-081.0), Scheibe (5.115-971.0) und Verlängerungsrohr (2.643-240.0) haben in beiden Teilelisten dieselbe Nummer. Lagerbock und Bürste unterscheiden sich. Der T 5 nutzt den Lagerbock 4.762-606.0 und die Streifenbürste 6.371-339.3, der T 7 Plus den Lagerbock 4.762-602.0 und den Bürstensatz 4.100-739.0.
Wo finde ich die Ersatzteilliste für den Kärcher T-Racer?
Im Ersatzteilshop auf karcher.com. Du gibst die Bestellnummer des Flächenreinigers ein, mit Punkten oder als achtstellige Zahl, also 2.644-084.0 oder 26440840 für den T 5. Die Seite zeigt eine Explosionszeichnung und darunter die Teile mit Positions- und Artikelnummer. Auf der Produktseite des T-Racers führt der Bereich „Ersatzteile finden“ ebenfalls dorthin.
Gibt es noch Ersatzteile für den Kärcher T 450 oder T 350?
Ja, beide Teilelisten sind im Kärcher-Ersatzteilshop abrufbar. Für den T 350 (2.643-252.0) stehen dort unter anderem der Rotorsatz 2.885-407.0 und die Bürste 9.002-592.3, für den T 450 (2.643-214.0) der Rotorsatz 2.885-406.0 und der Bürstensatz 2.885-097.0. Im Düsensatz 2.643-338.0 des T 450 tragen zwei von vier Positionen den Vermerk „Bevorratung eingestellt“.
Wie reinige ich die Düsen am Kärcher-Flächenreiniger?
Klammer abziehen und die Düse herausziehen. Dann die Düse mit klarem Wasser in beide Richtungen durchspülen, beschädigte Düsen ersetzen. Bei Druckproblemen rät die Anleitung zusätzlich, den T-Racer ohne Düsen mit klarem Wasser durchzuspülen, bevor die Düsen wieder eingesetzt und mit der Klammer gesichert werden.
Kann ich die Abziehlippe am PS 30 Plus selbst tauschen?
Ja, laut Anleitung ohne Werkzeug. Die alte Lippe anheben und nach oben herausziehen, die neue in die Nut setzen und fest andrücken. Das Ersatzteil heißt ET-Satz Abziehlippe PS30plus und trägt die Nummer 4.100-795.0.
