Ersatzteile über die Artikelnummer finden
Auf dem Typenschild des Dampfreinigers steht die Artikelnummer im Format 1.513-xxx.0. Mit ihr öffnet der Ersatzteilshop auf karcher.com die Teileliste deines Geräts, mit Explosionszeichnungen und Teilenummern. Das funktioniert auch für Modelle, die Kärcher nicht mehr verkauft, etwa den ersten SC 3 (1.513-000.0) oder den älteren SC 3 EasyFix (1.513-110.0).
Die Nummer ist wichtiger als der Name, weil unter „SC 3“ viele Ausführungen laufen. Allein im Nummernbereich 1.513 führt der Ersatzteilshop knapp 70 SC-3-Ausführungen, darunter Länder- und Sondervarianten. Nicht jede Nummer innerhalb der Spannen ist belegt:
| Baureihe | Artikelnummern im Ersatzteilshop | Bodendüse |
|---|---|---|
| SC 3 | 1.513-000.0 bis -008.0 | Bodendüse ohne EasyFix (4.130-018.3) |
| SC 3 Premium | 1.513-030.0 bis -034.0, -050.0 bis -060.0 | Bodendüse ohne EasyFix (4.130-018.3) |
| SC 3 EasyFix, ältere Generation | 1.513-110.0 bis -127.0, EasyFix Premium -140.0 | Bodendüsen-Set EasyFix 2.863-267.0 |
| SC 3 EasyFix, aktuelle Generation | 1.513-650.0 bis -668.0 (auch Plus, Extra, Essential, Select, Advanced, Go!Further) | Bodendüsen-Set EasyFix 2.863-337.0 oder 2.863-267.0 |
| SC 3 Deluxe | 1.513-430.0 bis -438.0 (auch Home, Textile und Anniversary Edition) | Bodendüsen-Set EasyFix 2.863-337.0 oder 2.863-267.0 |
| SC 3 Upright | 1.513-530.0 bis -532.0 | Bodendüse EasyFix Upright (4.130-034.0 oder 4.130-036.0) |
Von außen erkennst du die Baureihe auch an der Bodendüse. Die EasyFix-Düse hält ihr Tuch per Klett, du stellst sie einfach darauf. Beim ersten SC 3 und beim Premium gehört zur Bodendüse ein eigenes Tuchset. Daten und Einordnung des aktuellen Modells stehen in der Rezension zum Kärcher SC 3 EasyFix.

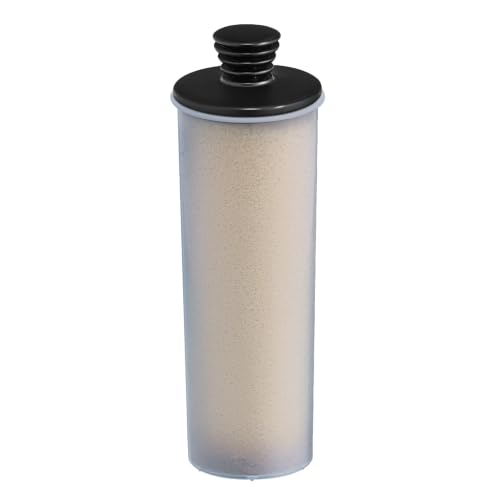

Entkalkungskartusche 2.863-018.0
Alle SC 3 arbeiten ohne Druckkessel. Das Wasser fließt über die Entkalkungskartusche zur Pumpe und wird im Durchlauferhitzer verdampft. Das Granulat in der Kartusche nimmt den Kalk auf, bevor er die Heizung erreicht. Eine Entkalkung mit Pulver oder Säure, wie sie Geräte mit Druckkessel brauchen, entfällt damit.
Die Kartusche ist damit das Teil, das jeder SC 3 regelmäßig braucht. Kärcher nennt dieselbe Nummer 2.863-018.0 für den ersten SC 3, den Premium, beide EasyFix-Generationen, den Deluxe und den Upright. Ihr Granulat kann sich nach Wasserkontakt verfärben. Laut Anleitung hängt das mit dem Mineralgehalt des Wassers zusammen und ist unbedenklich.
Beim aktuellen SC 3 EasyFix (1.513-650.0) steuert eine Anzeige den Wechsel:
| Anzeige der Kontrolllampe | Bedeutung |
|---|---|
| blinkt | noch rund 2 Stunden Laufzeit |
| blinkt schneller | noch rund 1 Stunde Laufzeit |
| leuchtet konstant, Gerät schaltet ab | Kartusche erschöpft |
Wie lange eine Kartusche hält, hängt von der Wasserhärte ab, die du über die RESET-Taste in vier Stufen einstellst. Ab Werk steht das Gerät auf der härtesten Stufe IV. Der Wechsel selbst geht so:
- Gerät ausschalten.
- Alte Kartusche herausziehen, neue einsetzen. Kärcher warnt davor, die verbrauchte Kartusche versehentlich wieder einzusetzen.
- Gerät einschalten und die RESET-Taste 4 Sekunden drücken. Die Lampe erlischt, die Laufzeit beginnt neu.
- Aufheizen lassen und den Dampfhebel rund 30 Sekunden gedrückt halten, damit sich die Kartusche entlüftet.
Was zu tun ist, wenn danach kein Dampf kommt oder die Lampe weiterblinkt, beschreibt der Ratgeber Kärcher Dampfreiniger dampft nicht mehr.
Düsen, Bürsten und Rohre
Das Zubehör wird auf die Dampfpistole oder die Verlängerungsrohre geschoben, bis die Entriegelungstaste einrastet. Diese Teile wechselst du ohne Werkzeug:
| Teil | Artikelnummer | Hinweis |
|---|---|---|

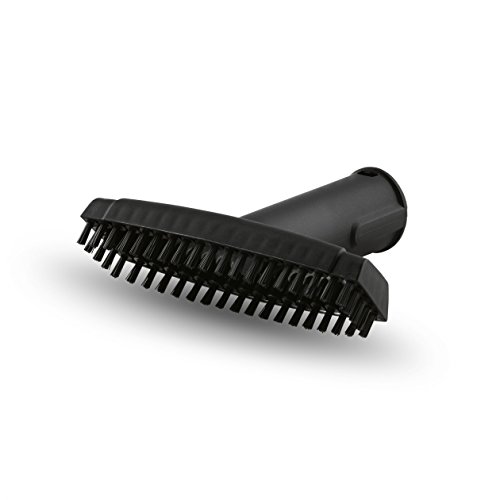

| Handdüse | 2.884-280.0 | mit zusätzlichen Borsten, mit oder ohne Überzug nutzbar |

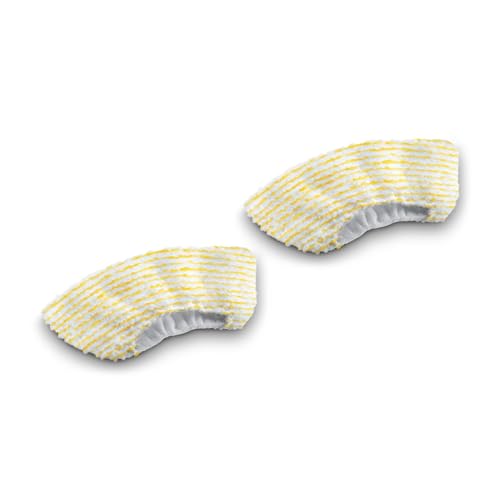

| Handdüse Überzugsset | 2.863-344.0 | 2 Überzüge, daneben Mikrofaser-Überzüge 2.863-270.0 |
| Punktstrahldüse kpl. | 4.130-021.0 | mit O-Ring 7,65 x 1,78 mm (6.362-186.0) |

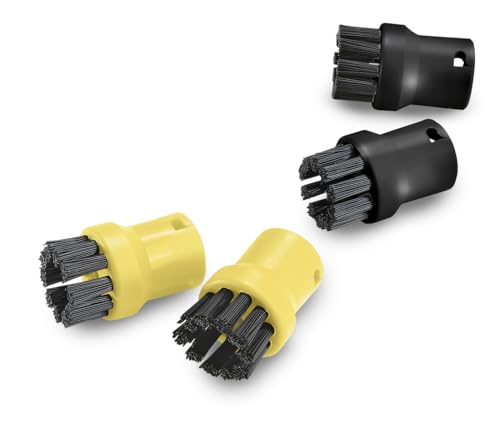

| Rundbürstenset | 2.863-264.0 | 2 schwarze und 2 gelbe Bürsten für die Punktstrahldüse |
| Powerdüsen-Set | 2.863-263.0 | mit O-Ring 6,02 x 2,62 mm (6.362-924.0) |
| Rundbürste groß | 2.863-022.0 | für größere Flächen |
| Fugenbürsten-Set | 2.863-324.0 | 4 schwarze Bürsten, beim Deluxe im Karton |
| Verlängerungsrohr | 4.127-027.3 | 0,5 m, beim älteren EasyFix 4.127-024.3 |
| O-Ring für Schlauch und Rohr | 6.362-922.0 | 8,73 x 1,78 mm |
Die O-Ringe sind die kleinsten Teile mit der größten Wirkung. Tritt an einer Steckverbindung Dampf aus, ist der Ring dort der erste Verdacht. Die Liste nennt die Maße, damit lässt sich auch ein passender Ring aus dem Fachhandel finden.
Die drei Teile, die bei regelmäßigem Gebrauch am ehesten nachgekauft werden, gibt es im Original bei Amazon:
Bodendüse und Bodentücher
Die Bodendüse EasyFix arbeitet laut Kärcher mit Lamellen-Technik und hält das Tuch per Klett. Du legst das Tuch mit den Klettbändern nach oben auf den Boden und stellst die Düse darauf. Zum Abnehmen setzt du einen Fuß auf die Lasche des Tuchs und hebst die Düse an, die Hände kommen nicht mit dem Schmutz in Berührung.
| Teil | Artikelnummer | passt an |
|---|---|---|

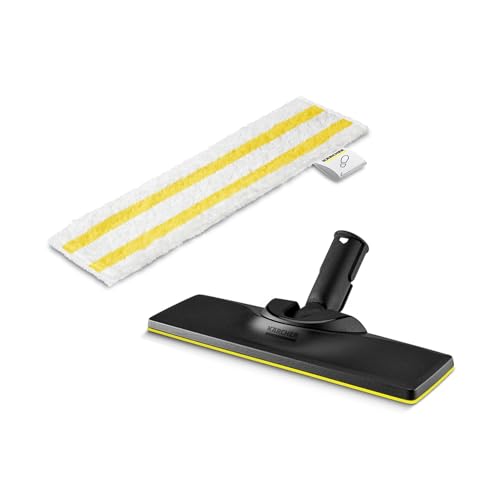

| Bodendüsen-Set EasyFix | 2.863-337.0 | aktueller EasyFix, Deluxe |
| Bodendüsen-Set EasyFix | 2.863-267.0 | älterer und aktueller EasyFix, Deluxe |

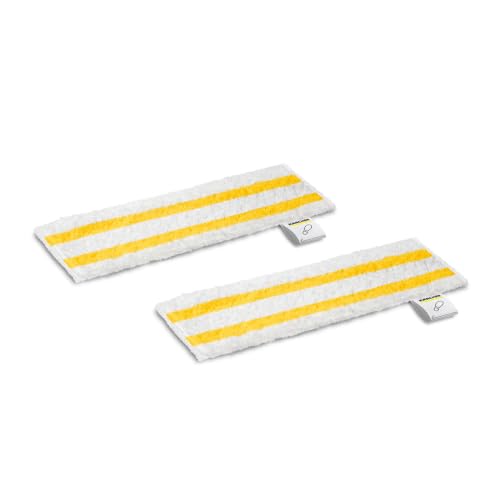

| Universal-Bodentuchset EasyFix | 2.863-339.0 | EasyFix-Bodendüsen von SC 3, Deluxe und Upright |
| Mikrofaser-Bodentücher EasyFix, 2 Stück | 2.863-259.0 | EasyFix-Bodendüsen |
| Bodendüse (ohne EasyFix) | 4.130-018.3 | erster SC 3, SC 3 Premium |
| Tuchset für die alte Bodendüse | 6.369-357.0 | erster SC 3, SC 3 Premium |
Für den Upright führt Kärcher neben dem Universaltuch weitere EasyFix-Tücher:
- Sensitiv (2.863-340.0) für empfindliche, versiegelte Böden
- Allrounder (2.863-341.0) für alle Böden, von versiegeltem Parkett bis zu Fliesen mit hartnäckigem Schmutz
- Power (2.863-342.0) für unempfindliche Hartböden mit mittlerer bis starker Verschmutzung
- Re!Fibe (2.863-379.0) aus recyceltem Polyester
Gepflegt werden Tücher und Überzüge in der Waschmaschine bei höchstens 60 °C, ohne Weichspüler und ohne Trockner. Kärcher empfiehlt, neue Tücher vor dem ersten Einsatz einmal zu waschen.

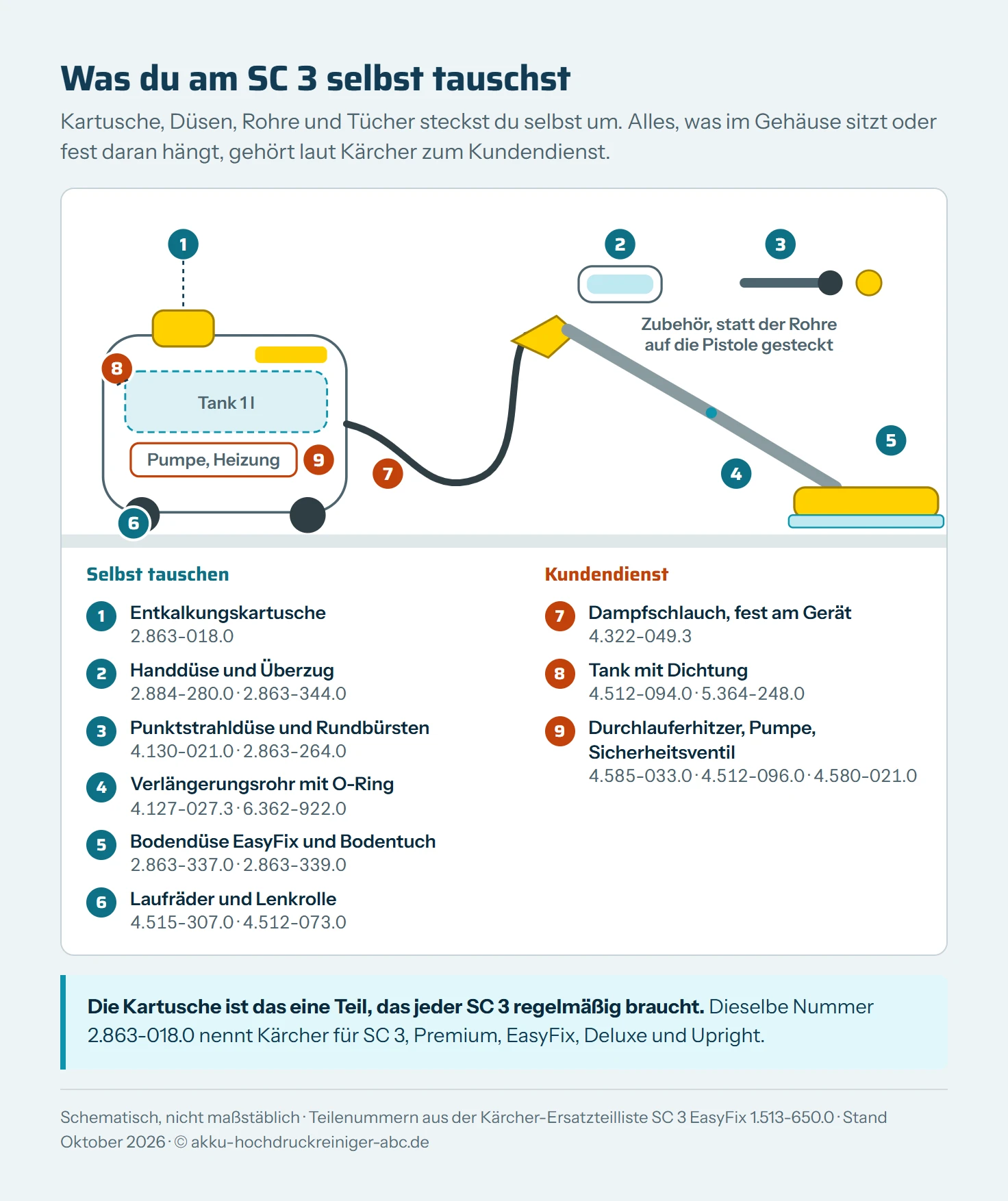

Was in die Werkstatt gehört
Im Gehäuse des SC 3 EasyFix (1.513-650.0) stecken die Teile, die Dampf und Druck erzeugen. Die Ersatzteilliste fasst Durchlauferhitzer, Pumpe und Sicherheitsventil in der Baugruppe „Dampferzeuger kpl. SC 3“ (4.585-030.0) zusammen, daneben stehen Tank, Elektronik und Dampfschlauch:
| Teil | Artikelnummer |
|---|---|
| Durchlauferhitzer kpl. | 4.585-033.0 |
| Pumpe kpl. | 4.512-096.0 |
| Sicherheitsventil kpl. | 4.580-021.0 |
| Druckregler 0,21 MPa | 4.413-000.0 |
| Elektronik kpl. | 4.512-110.0 |
| Netzanschlussleitung | 6.650-729.0 |
| Tank kpl. | 4.512-094.0 oder 4.512-216.0 |
| Dichtung Tank | 5.364-248.0 |
| Dampfschlauch ohne Stecker | 4.322-049.3, 4.322-048.0 oder 4.322-048.3 |
Dieselben Nummern für Durchlauferhitzer, Pumpe, Sicherheitsventil und Tank stehen in den Listen des ersten SC 3, des Premium und beider EasyFix-Generationen. Bei diesen Teilen hat sich über die Generationen nichts geändert.
Die Anleitung zieht die Grenze klar. Bei Störungen, die sie nicht selbst beschreibt, wendest du dich an den autorisierten Kundendienst. Hat die Schmelzsicherung das Gerät wegen Überhitzung vom Netz getrennt, gehört es vor dem nächsten Einsatz zum Kärcher-Kundendienst. Sicherheitseinrichtungen dürfen nie verändert oder umgangen werden. Selbst erledigst du laut Anleitung die Kartusche, das Zubehör und die Montage von Laufrädern und Lenkrolle (Radsatz 4.515-307.0, Lenkrolle 4.512-073.0).
SC 3 Deluxe und SC 3 Upright: was abweicht
Der SC 3 Deluxe (1.513-430.0) teilt sich mit dem EasyFix das Zubehör, also Handdüse, Punktstrahldüse, Rundbürsten, Bodendüse, Tücher und Verlängerungsrohre. Innen ist er anders aufgebaut. Die Liste nennt einen eigenen Dampferzeuger (9.754-752.0), eine eigene Pumpe (9.754-754.0), einen eigenen Behälter (9.754-895.0) und den Tank-Dichtring 9.769-155.0. Sicherheitsventil (4.580-021.0) und Druckregler (4.413-000.0) sind dieselben wie beim EasyFix. Im Karton liegt zusätzlich das Fugenbürsten-Set 2.863-324.0.
Der SC 3 Upright (1.513-530.0) ist ein Stiel-Dampfreiniger und hat eine eigene Teileliste. Er hat einen entnehmbaren Tank (Tank mit Filter 4.512-175.0, Tankdeckel 4.512-141.3), eine eigene Pumpe (4.512-158.3) und ein eigenes Sicherheitsventil (4.580-082.3). Als Bodendüse stehen 4.130-034.0 und 4.130-036.0 in der Liste. Die Kartusche 2.863-018.0 und das Universal-Bodentuchset 2.863-339.0 sind dieselben wie beim EasyFix. Für Teppiche führt Kärcher den Teppichgleiter 2.863-269.0. Daten und Bewertung des Geräts stehen in der Rezension zum Kärcher SC 3 Upright.
Teile anderer SC-Modelle
Viele Zubehörteile sind über die SC-Reihe hinweg gleich. In den Ersatzteillisten von SC 1 EasyFix (1.516-330.0) und SC 5 EasyFix Iron (1.512-533.0) stehen dieselben Nummern wie beim SC 3:
| Teil | SC 1 EasyFix | SC 3 EasyFix | SC 5 EasyFix Iron |
|---|---|---|---|
| Handdüse 2.884-280.0 | ja | ja | ja |
| Punktstrahldüse 4.130-021.0 | ja | ja | ja |
| Rundbürstenset 2.863-264.0 | ja | ja | ja |
| Bodendüsen-Set EasyFix 2.863-267.0 | ja | ja | ja |
| Verschluss | Sicherheitsverschluss 4.590-007.0 | keiner, Kartusche im Einfüllstutzen | Wartungsverschluss 4.580-760.0 |
Der SC 5 EasyFix Iron hat außerdem einen eigenen Dampfschlauch (4.322-047.0, 2 m). Beim älteren SC 1020 (1.512-221.0) steht der Sicherheitsverschluss 4.590-033.0 in der Liste. Das Prinzip ist bei allen dasselbe: Typenschild lesen, Nummer im Ersatzteilshop eingeben, Teil anhand der Positionsnummer in der Zeichnung finden.
Fazit: Kartusche bevorraten, Zubehör nach Bedarf
Für den Alltag mit dem SC 3 reicht ein kleiner Vorrat. Eine zweite Entkalkungskartusche 2.863-018.0 im Schrank verhindert, dass das Gerät mitten in der Arbeit wegen erschöpfter Laufzeit abschaltet. Bodentücher und Überzüge halten länger, wenn sie ohne Weichspüler und Trockner gepflegt werden. Düsen, Bürsten und O-Ringe bestellst du bei Bedarf über die Nummern oben. Bei allem, was im Gehäuse sitzt, ist der Kärcher-Kundendienst die richtige Adresse.
Häufige Fragen
Welche Entkalkungskartusche passt in den Kärcher SC 3?
Die Entkalkungskartusche mit der Nummer 2.863-018.0. Kärcher nennt sie für alle SC-3-Baureihen, vom ersten SC 3 über Premium und EasyFix bis zu Deluxe und Upright. Ein Granulat in der Kartusche nimmt den Kalk aus dem Wasser auf, eine zusätzliche Entkalkung ist laut Anleitung nicht nötig. Im Kärcher-Shop kostet sie 20,99 Euro.
Wie oft muss ich die Kartusche beim Kärcher SC 3 wechseln?
Das hängt von der Wasserhärte ab. Der aktuelle SC 3 EasyFix wird über die RESET-Taste auf eine von vier Härtestufen eingestellt und zählt die Betriebszeit mit. Zwei Stunden vor Ablauf blinkt die Kontrolllampe, eine Stunde vorher schneller. Ist die Laufzeit erschöpft, leuchtet sie dauerhaft und das Gerät schaltet sich ab. In Gebieten mit hartem Wasser ist der Wechsel früher fällig als bei weichem.
Welche Bodendüse passt an den Kärcher SC 3 EasyFix?
Das Bodendüsen-Set EasyFix. In den Listen der aktuellen EasyFix-Geräte stehen 2.863-337.0 und die frühere Ausführung 2.863-267.0, dazu das Universal-Bodentuchset 2.863-339.0 mit Klettbefestigung. Der erste SC 3 (1.513-000.0) hatte noch eine Bodendüse ohne EasyFix (4.130-018.3) mit eigenem Tuchset 6.369-357.0. Der SC 3 Upright nutzt eine eigene Bodendüse.
Kann ich den Dampfschlauch am SC 3 selbst wechseln?
Beim SC 3 ist der Dampfschlauch fest mit dem Gerät verbunden, die Anleitung kennt keinen Schritt zum Anschließen. Kärcher führt ihn in der Ersatzteilliste als „Dampfschlauch ohne Stecker“ (4.322-049.3 in Schwarz-Grau, 4.322-048.0 und 4.322-048.3 in Schwarz-Gelb). Für den Tausch muss das Gehäuse geöffnet werden, das ist laut Anleitung Sache des autorisierten Kundendiensts. Den O-Ring 8,73 x 1,78 mm (6.362-922.0) an der Kupplung zum Zubehör kannst du dagegen selbst erneuern.
Passen Düsen vom SC 3 auch an SC 1 und SC 5?
Viele Teile sind dieselben. Handdüse 2.884-280.0, Punktstrahldüse 4.130-021.0, Rundbürstenset 2.863-264.0 und das Bodendüsen-Set EasyFix 2.863-267.0 stehen auch in den Ersatzteillisten des SC 1 EasyFix (1.516-330.0) und des SC 5 EasyFix Iron (1.512-533.0). Verschlüsse und Dampfschläuche unterscheiden sich, der SC 1 hat etwa einen Sicherheitsverschluss 4.590-007.0, der SC 5 Iron einen Wartungsverschluss 4.580-760.0.
Wie pflege ich Bodentücher und Überzüge vom SC 3?
Laut Anleitung in der Waschmaschine bei höchstens 60 °C, ohne Weichspüler, damit die Fasern den Schmutz weiter aufnehmen. In den Trockner gehören die Mikrofasertücher nicht. Vor dem ersten Gebrauch empfiehlt Kärcher, die Tücher einmal maschinell zu waschen.
Gibt es noch Ersatzteile für den alten Kärcher SC 3 (1.513-000.0)?
Ja. Die vollständige Teileliste steht weiter im Ersatzteilshop, auch wenn Kärcher das Gerät nicht mehr verkauft. Viele Nummern sind dieselben wie beim aktuellen EasyFix, darunter Kartusche 2.863-018.0, Handdüse 2.884-280.0, Punktstrahldüse 4.130-021.0, Rundbürstenset 2.863-264.0, Durchlauferhitzer 4.585-033.0 und Pumpe 4.512-096.0. Eigene Teile hat er bei der Bodendüse (4.130-018.3) und dem Tuchset dazu (6.369-357.0).
